15.1
Digitaler Steuerausgang

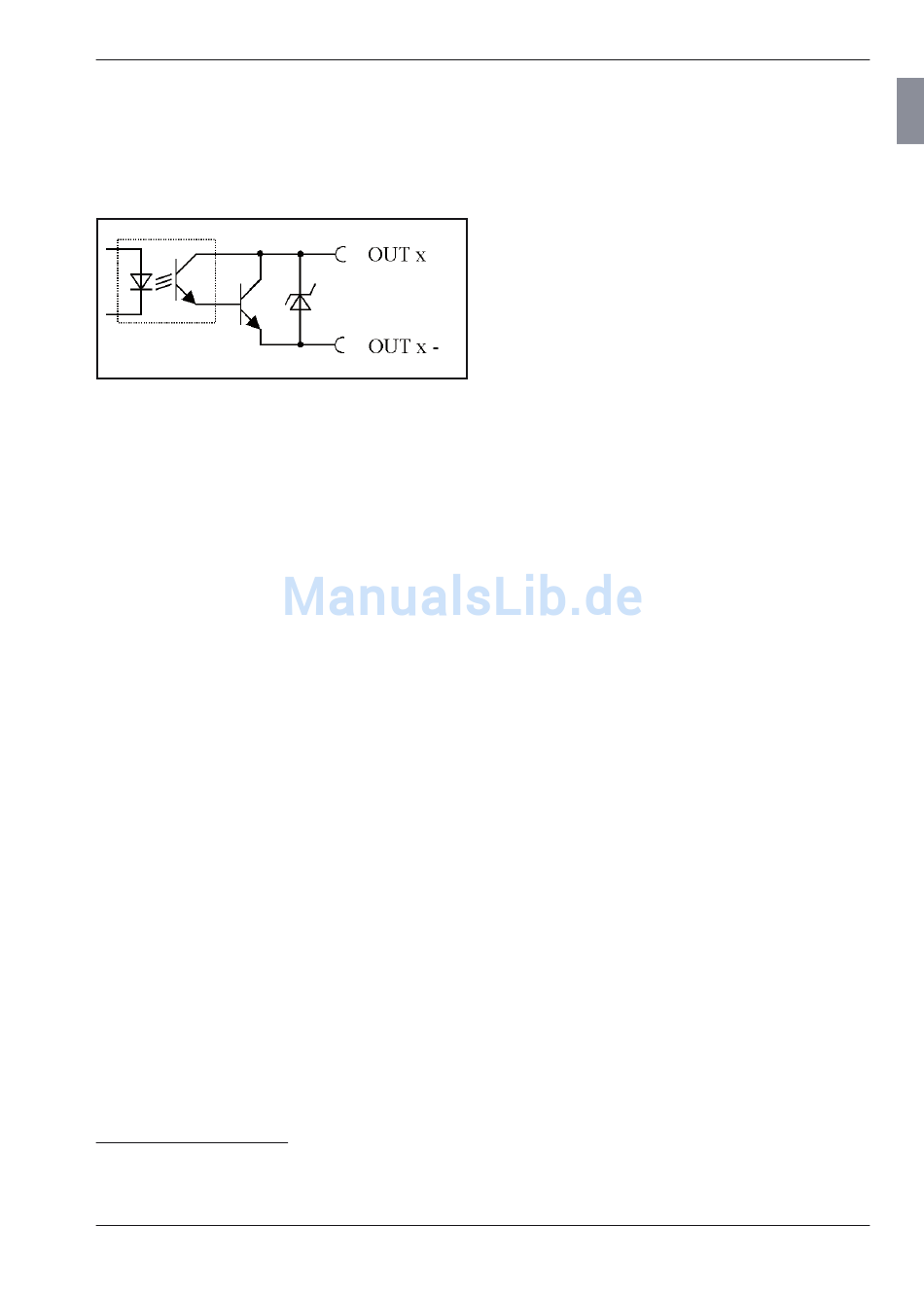

Prinzipschaltung eines Ausgangs:
Abb. 8
Prinzipschaltung eines Ausgangs der parallelen
(I/O) Schnittstelle
*
Wird für die Eingangssignale MODE 4 gewählt, wird auch
für die Ausgangssignale MODE 4 gesetzt und umge-
kehrt.
Mahr GmbH, Millimar C1208/C1216
Modi der digitalen Steuerausgänge:
MODE 0
Es werden keine Signale an die Ausgänge
weitergeleitet. Diese Einstellung immer dann
wählen, wenn die digitalen Steuerausgänge
nicht verwendet werden.
MODE 1
A1 = Signal „Messung läuft"
A2 = Signal „Messung fertig"
A3 = Signal „Messung gut"
MODE 2
A1 = Signal „Messung gut"
A2 = Signal „Messung außer Warngr."
A3 = Signal „Messung außer Toleranz"
MODE 3
A1 = Signal „Gut"
A2 = Signal „Nacharbeit"
A3 = Signal „Ausschuss"
MODE 4*
Ermöglicht den Anschluss des Steuergeräts
Millitron 1840/SG.
A1 = Signal „Gut"
A2 = Signal „Nacharbeit"
A3 = Signal „Ausschuss"
MODE 5
A1 = Signal Messung „gut"
A2 = Signal „Messwert < untere Warn gren-
ze"
A3 = Signal „Messwert > obere Warn gren-
ze"
73
