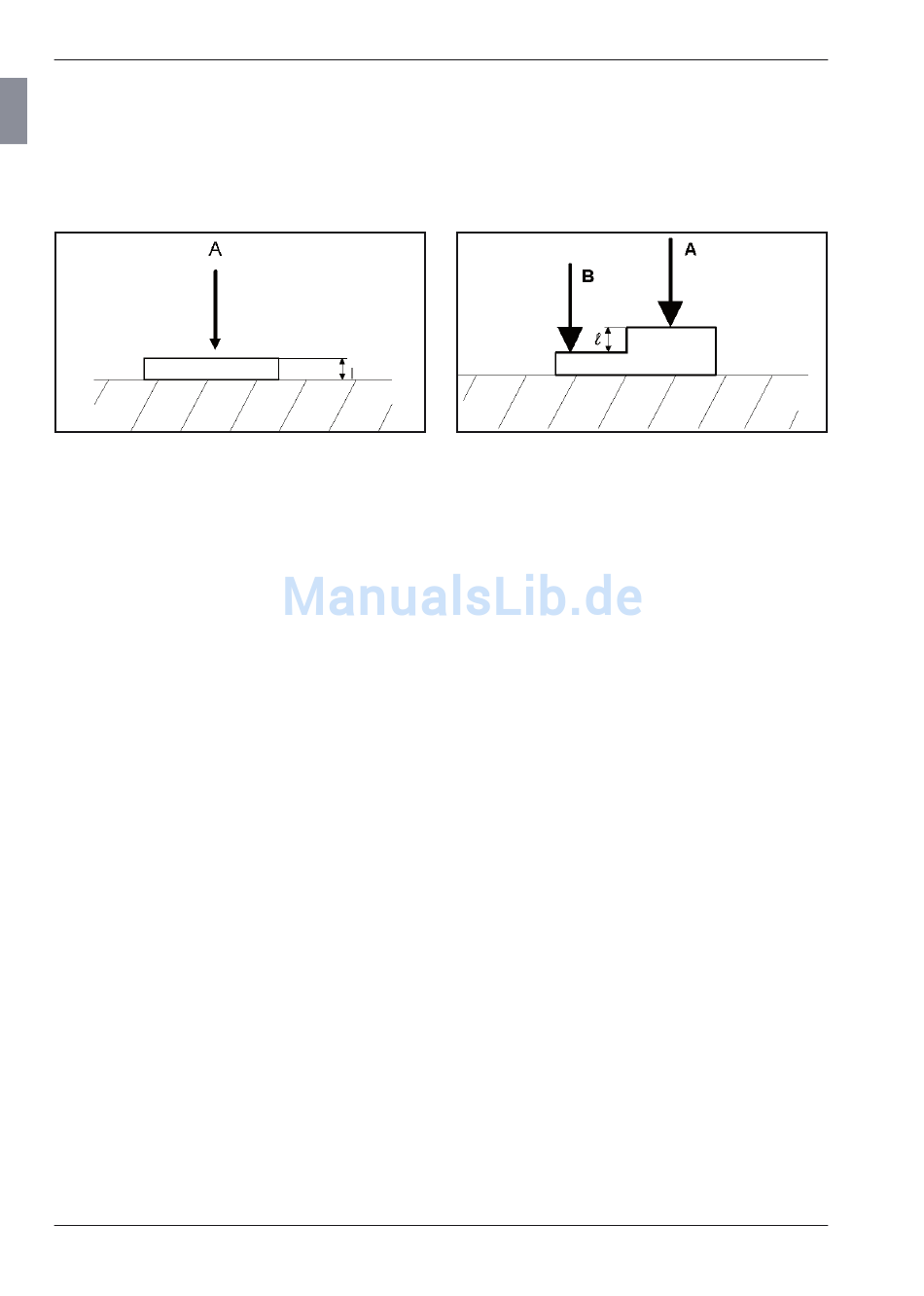

12.1 Summenmessung durchführen
Die Dicke eines Werkstücks soll gemessen wer-
den.
Vorgegebene Werte
Nennmaß:
Toleranz:
Einstellmaß (Meister): 11,998 mm
Einstellungen Millimar
MENU –> MERKMAL (1.) – ....
FUNKT. (1.2.) ->
FORMEL (1.3.) –>
TOLER. + (1.4.2.)–> +000.080
TOLER. – (1.4.3.)–> –000.080
NENMASS (1.5.)–> +012.0000
MEISTER
MSTR.MAX (1.8.)–> +011.9980
Messablauf
1. Die oben aufgelisteten Einstellungen am
Millimar vornehmen.
2. Einstellmaß (Meister) in die Messvorrichtung
legen.
3. Nacheinander MASTER und START drü-
cken, um Messgerät auf das Einstellmaß ein-
zustellen.
4. Einstellmaß entfernen und das Werkstück in
die Messvorrichtung einlegen.
5. START drücken.
Die Dicke des Werkstücks wird angezeigt.
56
12 mm
± 0,080 mm
NORMAL (1.2. 1 )
+ C1 (1.3. 1 )
12.2 Differenzmessung durchführen
Die Höhe einer Stufe am Werkstück soll gemes-
sen werden.
Vorgegebene Werte
Nennmaß:
Toleranz:
Einstellmaß (Meister): 16,002 mm
Einstellungen Millimar
MENU –> MERKMAL (1.) – ....
FUNKT. (1.2.) –>
FORMEL (1.3.) –>
TOLER. + (1.4.2.) –> +000.0120
TOLER. – (1.4.3.) –> –000.0080
NENMASS (1.5.) –> +016.0000
MEISTER
MSTR.MAX (1.8.) –> +016.0020
Messablauf
1. Die oben aufgelisteten Einstellungen am
Millimar vornehmen.
2. Einstellmaß (Meister) in die Messvorrichtung
legen.
3. Nacheinander MASTER und START drü-
cken, um Messgerät auf das Einstellmaß ein-
zustellen.
4. Einstellmaß entfernen und das Werkstück in
die Messvorrichtung einlegen.
5. START drücken.
Die Höhe der Stufe wird angezeigt.
Mahr GmbH, Millimar C1208/C1216
16 mm
+0,012/–0,008 mm
NORMAL (1.2. 1 )
C1 – C2 (1.3.6)
