Anzeigewert

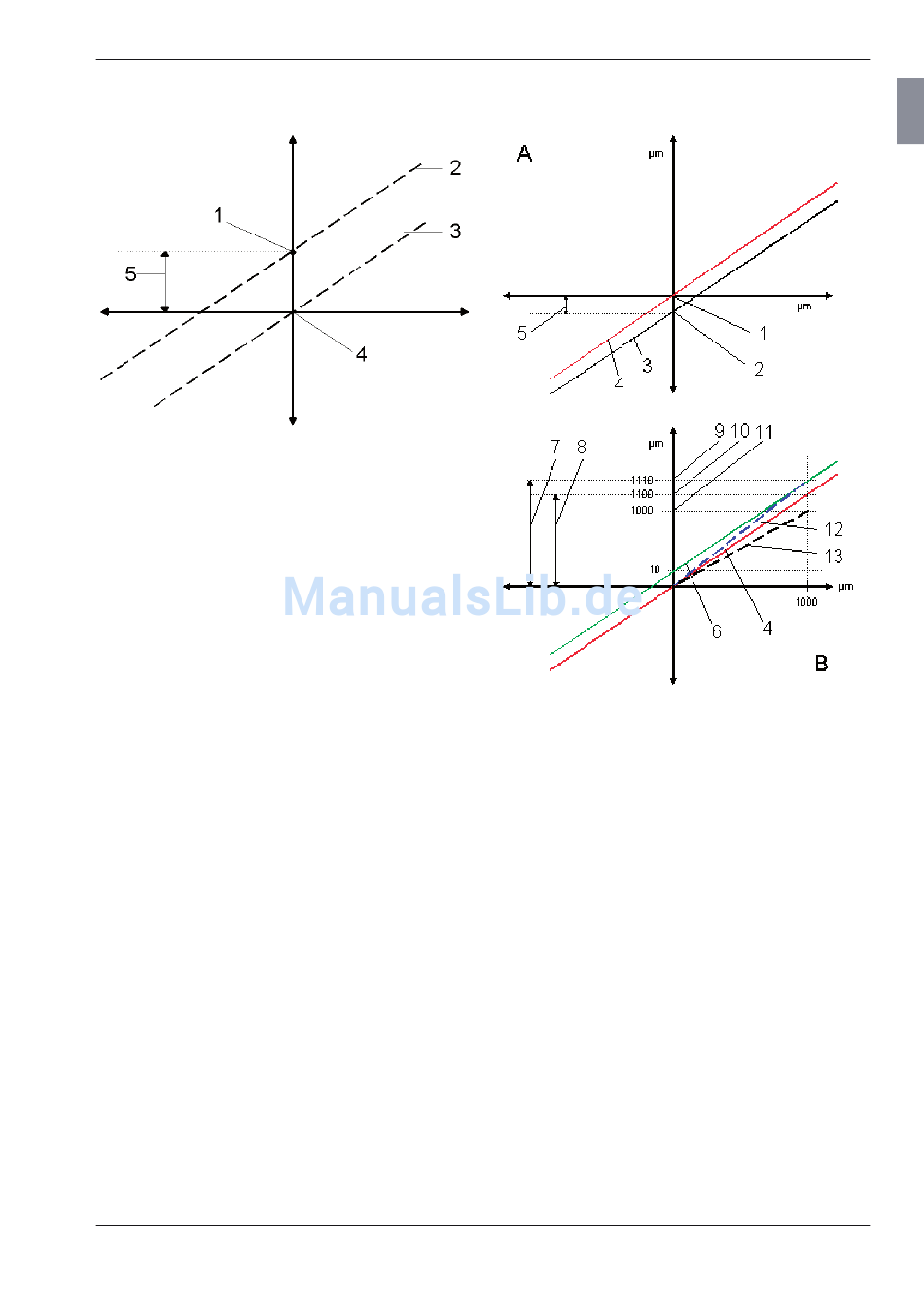

Abb. 3
Verschieben der Tasterkennlinie im Anzeige­
bereich
1 Gemessener Meister­Ist­Wert
2 Errechnete Lage der Tasterkennlinie
3 Korrigierte Lage der Tasterkennlinie nach
Einpunkt­Meistermessung
4 Meister­Soll­Wert
5 Abweichung zwischen Sollwert und Istwert
der Meistermessung
Mahr GmbH, Millimar C1208/C1216
Tasterwert
Abb. 4
Verschieben der Tasterkennlinie (A) und
Ändern der Steigung der Taster kennlinie (B)
1 Sollwert für MSTR.MIN
2 Gemessener Istwert des MSTR.MIN
3 Errechnete Lage der Tasterkennlinie
4 Korrigierte Lage der Tasterkennlinie nach
MIN­Meistermessung
5 Abweichung zwischen Sollwert und Istwert
der MIN­Meistermessung
6 Verlauf der Tasterkennlinie durch den Ist­
wert des MSTR.MAX
7 MSTR.MAX ­ MSTR.MIN absolut
8 MSTR.MAX ­ MSTR.MIN un ter Be rück sich­
tigung des Linearfehlers (relativ)
9 Gemessener Istwert des MSTR.MAX
10 Istwert des MSTR.MAX un ter Be rück sich­
tigung des Linearfehlers
11 Sollwert für MSTR.MAX
12 Tatsächliche Steigung der Tasterkennlinie
13 Erforderliche Steigung der Tasterkennlinie
zur Anzeige korrekter Werte
