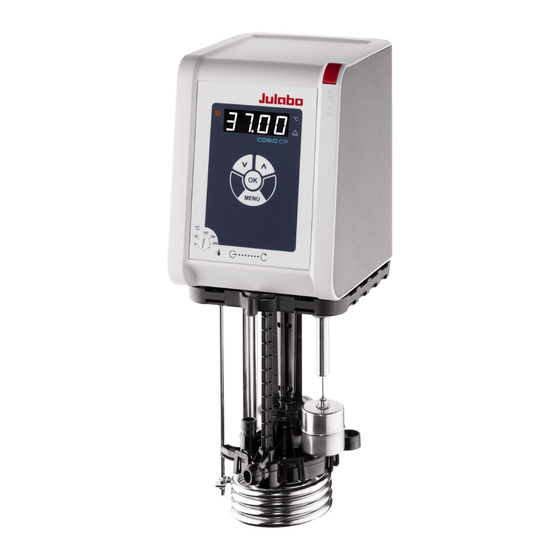

Julabo CORIO CP Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für CORIO CP:
- Bedienungsanleitung (68 Seiten) ,
- Originalbetriebsanleitung (72 Seiten) ,
- Originalbetriebsanleitung (80 Seiten)
Verwandte Anleitungen für Julabo CORIO CP
Inhaltszusammenfassung für Julabo CORIO CP

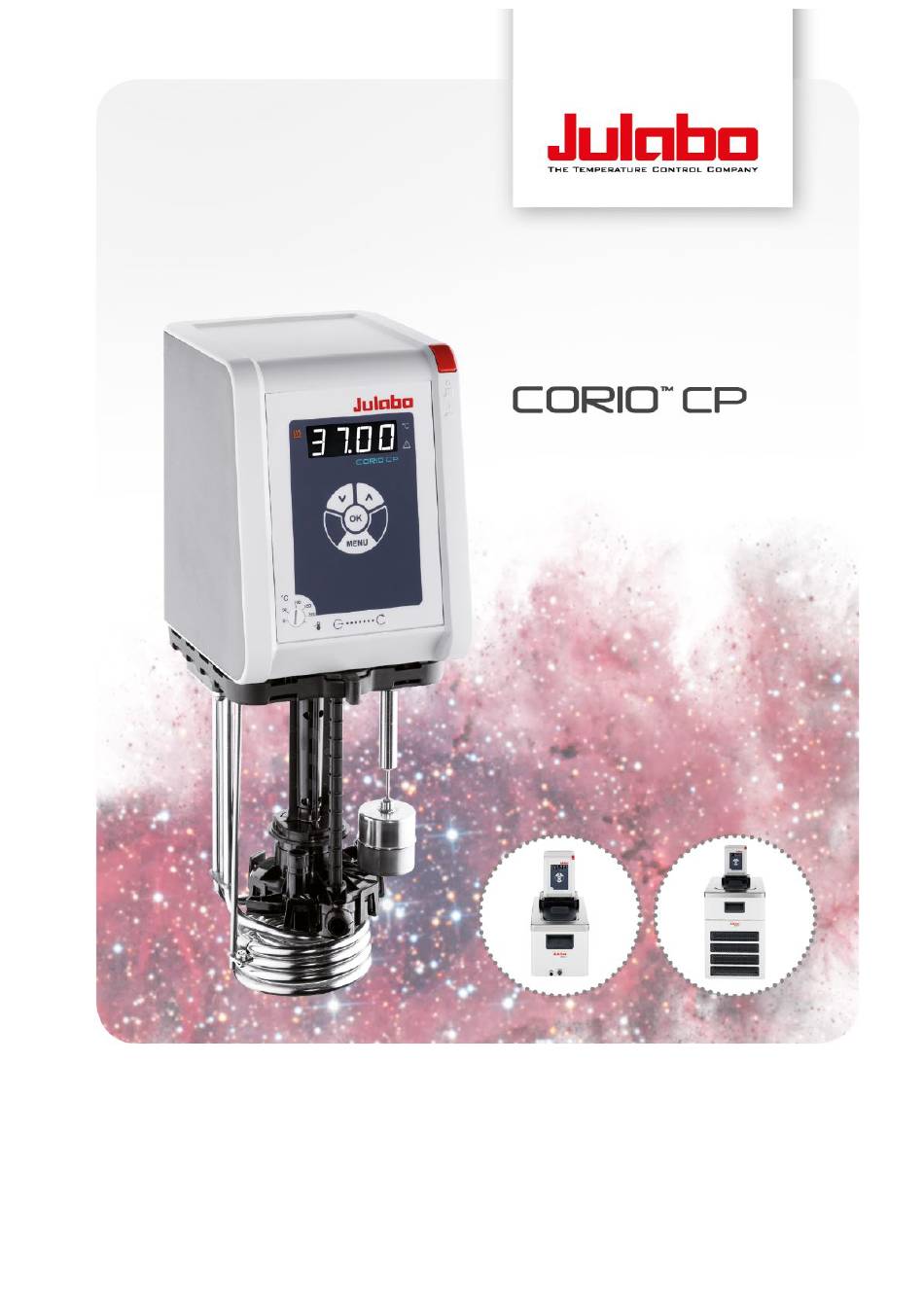

- Seite 1 Einhänge-, Bad-, Kältethermostat Originalbetriebsanleitung 1.950.0900.de.V07 02/2023...
- Seite 2 Impressum JULABO GmbH Gerhard-Juchheim-Strasse 1 77960 Seelbach/Germany Tel.: +49 7823 51-0 Fax: +49 7823 2491 Info.de@julabo.com www.julabo.com Der Inhalt dieser Betriebsanleitung ist urheberrechtlich geschützt. Informationen, einschließlich der Texte, Bilder und andere Inhalte dürfen nicht ohne vorherige ausdrückliche schriftliche Genehmigung vervielfältigt, vertrieben, übertragen, gespeichert, weitergegeben oder in sonstiger Form genutzt werden.
-
Seite 3: Inhaltsverzeichnis
Vorwort ....................6 Über dieses Handbuch ..............7 Original JULABO Ersatzteile ............7 Zubehör ................... 7 Warnhinweise .................. 8 Verwendete Symbole ..............9 Bestimmungsgemäße Verwendung ..........10 Sicherheit ..................11 Sicherheitshinweise ............... 11 Sicherheitskennzeichen ..............13 Schutzeinrichtungen ..............14 Produktbeschreibung ..............15 Produktübersicht ................ - Seite 4 Inbetriebnehmen ................36 Thermostat montieren ..............36 7.1.1 Umwälz- oder Kälte-Umwälzthermostat montieren ....36 Gerät an Spannungsversorgung anschließen ....... 37 7.2.1 Brücken- oder Umwälzthermostat anschließen ....... 37 7.2.2 Kälte-Umwälzthermostat anschließen ........38 Externes System anschließen ............39 7.3.1 Externes System mit Schraubanschlüssen anschließen ..40 7.3.2 Externes System mit Schlaucholiven anschließen ....
- Seite 5 Instandhalten ..................57 Sicherheitskennzeichen prüfen ............. 57 Übertemperaturschutz auf Funktion prüfen........57 Unterniveauschutz auf Funktion prüfen ........57 Abnehmbares Netzkabel ersetzen ..........58 Gerät entleeren ................58 Gerät reinigen ................59 Gerät außer Betrieb nehmen und lagern ........60 Technischer Service ..............60 Gewährleistung ................
-
Seite 6: Vorwort
Vorwort Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Geräte vertraut machen. Lesen Sie die Betriebsanleitung sorgfältig. Bewahren Sie die Betriebsanleitung jederzeit... -
Seite 7: Über Dieses Handbuch
Der zuverlässige Dauerbetrieb und die Sicherheit hängen auch von der Qualität der verwendeten Ersatzteile ab. Nur original JULABO Ersatzteile garantieren höchstmögliche Qualität und Sicherheit. Original JULABO Ersatzteile erhalten Sie direkt bei JULABO oder bei Ihrem Fachhändler. Beachten Sie, dass bei der Verwendung von nicht originalen JULABO Ersatzteilen eine Garantieleistung durch JULABO nicht möglich ist. -
Seite 8: Warnhinweise
Über dieses Handbuch Warnhinweise Das Handbuch enthält Warnhinweise, welche die Sicherheit beim Umgang mit dem Gerät erhöhen sollen. Warnhinweise sind immer zu befolgen. Ein in Signalfarbe dargestelltes Warnzeichen ist dem Signalwort vorangestellt. Das farbig hinterlegte Signalwort stuft die Schwere der Gefahr ein. GEFAHR Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzungen zur Folge... -
Seite 9: Verwendete Symbole
Über dieses Handbuch Verwendete Symbole In diesem Handbuch werden verschiedene Symbole eingesetzt, um das Leseverständnis zu erleichtern. Die Auflistung beschreibt die verwendeten Symbole. Benötigtes Werkzeug für eine nachfolgende Vorgehensweise Einzuhaltende Voraussetzung für die nachfolgende Vorgehensweise 1. Durchnummerierte Handlungsschritte ... -
Seite 10: Bestimmungsgemäße Verwendung
Der Abschnitt definiert den Einsatzzweck des Geräts, damit der Bediener das Gerät sicher bedienen und Fehlanwendungen vermeiden kann. JULABO Thermostate sind Laborgeräte, die für die Temperierung flüssiger Medien in einem Badgefäß oder mit einer Kältemaschine vorgesehen sind. An die Pumpenanschlüsse kann ein externer Temperierkreislauf angeschlossen werden, über den Medien konstant temperiert werden. -
Seite 11: Sicherheit
Kältemittel und deren Dämpfe sind gesundheitsschädigend. In geschlossenen Räumen besteht Erstickungsgefahr. • Berührung und Einatmen vermeiden. • Schäden am Kältekreislauf nur von JULABO Servicetechnikern oder qualifizierten Fachbetrieben beheben lassen. • Bei austretendem Kältemittel das Gerät sofort stillsetzen und den Raum gut durchlüften. -
Seite 12: Persönliche Schutzausrüstung
Keine potenziellen Zündquellen in der Nähe des Geräts aufbewahren. • Bei austretendem Kältemittel das Gerät sofort stillsetzen und den Raum gut durchlüften. • Schäden am Kältekreislauf nur von JULABO Servicetechnikern oder von qualifizierten Fachbetrieben beheben lassen. • Wartungsarbeiten nur von JULABO Servicetechnikern oder von qualifizierten Fachbetrieben durchführen lassen. -
Seite 13: Sicherheitskennzeichen
Ausschließlich die Arbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Vor allen Arbeiten Gerät ausschalten und vom Netz trennen. • Alle übrigen Instandhaltungs- und Reparaturarbeiten nur von JULABO Servicetechnikern oder von qualifizierter Fachwerkstatt durchführen lassen. Sicherheitskennzeichen Dem Gerät liegen Sicherheitskennzeichen bei, die vor der Inbetriebnahme am Gerät anzubringen sind. -
Seite 14: Schutzeinrichtungen
Sicherheit Schutzeinrichtungen Technische Schutzeinrichtungen sorgen für einen sicheren Betrieb. Wenn eine Schutzeinrichtung auslöst, dann wird der Bediener durch eine Meldung am Display und ein akustisches Signal gewarnt. Einstellbarer Übertemperaturschutz Der Übertemperaturschutz verhindert ein Überhitzen des Heizers. • Wenn die gemessene Temperatur die eingestellte Schutztemperatur überschreitet, dann erscheint am Display eine Fehlermeldung. -
Seite 15: Produktbeschreibung
Kälte-Umwälzthermostat CORIO CP Thermostat Thermostat mit Thermostat mit geschlossenem Edelstahl- Kältemaschine. Badgefäß. Beispiel: CORIO CP-300F für Beispiel: CORIO CP-BC4 für Standard-Temperieraufgaben die Temperierung im Bad oder einer externen Applikation Funktionsbeschreibung Der Abschnitt beschreibt die Funktion des Geräts. Der Thermostat kann an beliebigen Badgefäßen mit bis zu 50 Liter Volumen montiert werden. -
Seite 16: Bedien- Und Funktionselemente
Produktbeschreibung Bedien- und Funktionselemente Der Abschnitt beschreibt die Bedien- und Funktionselemente und zeigt ihre Position am Gerät. Abb. 1: Bedien- und Funktionselemente Netzschalter Kontroll-LED Heizung LED-Display Kontroll-LED Alarm Kontroll-LED Kühlung Folientastatur mit Anzeige Service-Taste (verdeckt) Einstellung Übertemperaturschutz Einstellung Strömungsrichtung intern/extern USB-Schnittstelle Typ B CAN-Buchse zur Verbindung mit Kältemaschine Netzsicherung, rücksetzbar... -
Seite 17: Tastenbeschreibung
Produktbeschreibung 5.3.1 Tastenbeschreibung Die Bedienung des Geräts erfolgt über das Tastenfeld. Alle Menüfunktionen und Eingaben werden hier gesteuert. Taste Funktion Mit der Taste [OK] wird eine Temperierung gestartet oder eine laufende Temperierung gestoppt. Mit der Taste [OK] wird eine ausgewählte Funktion aktiviert, ein Menüpunkt geöffnet oder ein eingestellter Wert bestätigt. -
Seite 18: Schnittstellen
Produktbeschreibung Schnittstellen Der Abschnitt beschreibt die am Gerät vorhandenen elektronischen Schnittstellen. Für einen sicheren Betrieb dürfen die Schnittstellen ausschließlich in ihrer jeweils zulässigen Spezifikation betrieben werden. 5.4.1 Isolationsanforderungen für den Anschluss von externen Equipment Externes Equipment welches an den Thermostat angeschlossen wird muss verstärkt oder doppelt vom Netz isoliert sein und die maximalen Spannungen müssen unter den Werten von 30 VAC / 60 VDC liegen. -
Seite 19: Usb A-Schnittstelle
Produktbeschreibung Werkseinstellung RS232-Schnittstelle Parität gerade Baudrate 4800 Baud Handshake Hardware Datenbit Stoppbit 5.4.3 USB A-Schnittstelle An die USB A-Schnittstelle kann ein USB-Stick angeschlossen werden. Das Gerät kann Daten von dem USB-Stick lesen und darauf speichern. Technische Daten USB A-Schnittstelle Ausgangsspannung 5 VDC Maximale Stromstärke 500 mA... -
Seite 20: Bedienoberfläche
Produktbeschreibung Bedienoberfläche Die Bedienung des Geräts erfolgt über die vier Navigationstasten. Die Abbildung zeigt die Menüstruktur der Bedienoberfläche. Menüstruktur... -
Seite 21: Alarm- Und Warnmeldungen
Produktbeschreibung Alarm- und Warnmeldungen Alarme und Warnungen werden am Display durch Fehlercodes ausgegeben. Wichtige Fehlercode-Beschreibungen finden Sie im Anhang. Wenn Sie einen Fehler nicht beheben können, dann kontaktieren Sie den Technischen Service. Alarm: Bei einem Alarm leuchtet die Kontroll-LED. Die Temperierung wird gestoppt. Zugleich ertönt ein anhaltender Signalton und am Display wird ein Fehlercode angezeigt. -
Seite 22: Hauptmenü
Produktbeschreibung Hauptmenü Mit der Taste [MENU] wird das Hauptmenü aufgerufen. Das Hauptmenü gliedert sich in Menüpunkte, die jeweils weitere Untermenüs enthalten oder in denen Einstellungen direkt vorgenommen werden können. Mit der Taste [ok] oder durch erneutes Drücken der Taste [MENU] wird das Hauptmenü verlassen. Das <Hauptmenü>... -
Seite 23: Technische Daten
Produktbeschreibung Technische Daten Leistungsangaben gemessen nach DIN12876. Kälteleistungen bis 20 °C gemessen mit Ethanol, über 20 °C gemessen mit Thermalöl, sofern nicht anders angegeben. Leistungsangaben gelten bei einer Umgebungstemperatur von 20 °C. Leistungswerte können mit anderen Temperierflüssigkeiten abweichen. Gruppeneinteilung des Geräts nach CISPR 11: •... -
Seite 24: Temperierung
Produktbeschreibung CORIO CP Temperierung Arbeitstemperaturbereich °C +20 … +200 Temperaturkonstanz °C ±0.03 Temperaturauflösung °C 0.01 Temperaturregelung PID1 Temperatureinstellung digital ATC Fühlerjustierung 3-Punkt-Justierung Pumpe Volumenstrom bei 0 bar l/min 8 … 27 Förderdruck bei 0 l 0.1 … 0.7 Viskosität max. -
Seite 25: Material Der Medium Berührenden Teile
Produktbeschreibung 5.8.1 Material der Medium berührenden Teile In der Tabelle sind die Teile aufgeführt, die mit der Temperierflüssigkeit in Berührung kommen können sowie der Werkstoff, aus dem die Teile bestehen. Die Daten können herangezogen werden, um die Verträglichkeit mit der eingesetzten Temperierflüssigkeit zu prüfen. -
Seite 26: Technische Daten Kälte-Umwälzthermostate
Produktbeschreibung 5.8.2 Technische Daten Kälte-Umwälzthermostate Der Abschnitt führt die technischen Daten der Kälte-Umwälzthermostate auf. Technische Daten CORIO CP-200F Arbeitstemperaturbereich °C -20 … +200 Kälteleistung °C 0.20 0.17 0.15 0.10 0.02 Kältemittel R134A Abmessungen Maße (B x T x H) 23 x 39 x 65 Nutzbare Badöffnung... -
Seite 27: Abmessungen
Produktbeschreibung Technische Daten CORIO CP-300F Arbeitstemperaturbereich °C -25 … +200 Kälteleistung °C 0.30 0.30 0.27 0.19 0.08 Kältemittel R134A Abmessungen Maße (B x T x H) 24 x 42 x 66 Nutzbare Badöffnung 13 x 15 Badtiefe Volumen min. … max. - Seite 28 Produktbeschreibung Technische Daten CORIO CP-449F Arbeitstemperaturbereich °C -30 … +200 Kälteleistung °C 0.44 0.35 0.27 0.20 0.06 Kältemittel R290 Abmessungen Maße (B x T x H) 37 x 59 x 69 Nutzbare Badöffnung 28 x 35 Badtiefe Volumen min. … max.
- Seite 29 Produktbeschreibung Technische Daten CORIO CP-600F Arbeitstemperaturbereich °C -35 … +200 Kälteleistung °C R452A 0.60 0.54 0.50 0.33 0.19 0.07 R449A 0.60 0.54 0.44 0.27 0.16 0.04 Kältemittel R449A, R452A* Abmessungen Maße (B x T x H) 33 x 47 x 69 Nutzbare Badöffnung...
- Seite 30 Produktbeschreibung Technische Daten CORIO CP-900F Arbeitstemperaturbereich °C -38 … +200 Kälteleistung °C 0.90 0.85 0.80 0.52 0.31 0.11 Kältemittel R449A Abmessungen Maße (B x T x H) 39 x 62 x 75 Nutzbare Badöffnung 26 x 35 Badtiefe Volumen min. … max.
- Seite 31 Produktbeschreibung Technische Daten CORIO CP-1001F Arbeitstemperaturbereich °C -38 … +100 Kälteleistung °C 1.00 0.95 0.85 0.60 0.32 0.12 Kältemittel R449A Abmessungen Maße (B x T x H) 45 x 64 x 95 Nutzbare Badöffnung 35 x 41 Badtiefe Volumen min. … max.
-
Seite 32: Temperierflüssigkeiten
Schild mit dem Zeichen auf dem Gerät angebracht werden. HINWEIS Keine Haftung bei Verwendung nicht geeigneter Temperierflüssigkeiten! Ungeeignete, von JULABO nicht zugelassene Temperierflüssigkeiten können das Gerät beschädigen. • Von JULABO empfohlene Temperierflüssigkeiten verwenden • Medium berührende Teile vor dem Befüllen auf Verträglichkeit mit der Temperierflüssigkeit prüfen... -
Seite 33: Temperierschläuche
Bei Verwendung von Reinstwasser oder destilliertem Wasser muss 0,1 g je Liter zugesetzt werden Empfohlene Temperierflüssigkeit • JULABO Thermal G 5.8.4 Temperierschläuche Temperierschläuche für den Anschluss eines externen Systems müssen zum Arbeitstemperaturbereich und zur jeweiligen Temperieranwendung passen. Temperierschläuche für jeden Anwendungsbereich finden Sie auf unserer Webseite. -
Seite 34: Transportieren Und Aufstellen
Transportieren und Aufstellen Transportieren und Aufstellen Der Abschnitt beschreibt, wie Sie das Gerät sicher transportieren und am Betriebsort aufstellen. Gerät transportieren Ein Thermostat kann in montiertem Zustand zusammen mit der Kältemaschine transportiert werden. VORSICHT Quetschgefahr durch herunterfallendes Gerät! Ein nicht gesichertes Gerät kann beim unsachgemäßen Transport herabfallen und Quetschungen verursachen. -
Seite 35: Gerät Am Betriebsort Aufstellen
Transportieren und Aufstellen Gerät am Betriebsort aufstellen Der Abschnitt beschreibt, wie das Gerät am Betriebsort aufgestellt wird. Das Gerät ist zum Betriebsort transportiert worden. Größe und Infrastruktur des Betriebsorts sind zum Betreiben des Geräts geeignet. 1. Positionieren Sie das Gerät möglichst unter einer Absauganlage. ... -
Seite 36: Inbetriebnehmen
Inbetriebnehmen Inbetriebnehmen Thermostat montieren 7.1.1 Umwälz- oder Kälte-Umwälzthermostat montieren Bei einem Umwälzthermostat oder einem Kälte-Umwälzthermostat ist der Thermostat auf dem geschlossenen Bad bzw. auf der Kältemaschine montiert. Wenn der Thermostat demontiert wird, z. B. wegen eines Gerätewechsels oder zu Service-Zwecken, kann er anschließend mit dem Anschlusskasten einfach wieder montiert werden. -
Seite 37: Gerät An Spannungsversorgung Anschließen
Der Thermostat ist als Brücken- oder Umwälzthermostat montiert. Das Netzkabel liegt bereit. Sofern die 200-230 V 50/60 Hz Variante in den Vereinigten Staaten oder Kanada verwendet wird, muss das JULABO Netzkabel USA 3x12AWG (Bestellnummer 7.901.2694) verwendet werden. Dieses Netzkabel ist nicht im Lieferumfang enthalten. -
Seite 38: Kälte-Umwälzthermostat Anschließen
Inbetriebnehmen 7.2.2 Kälte-Umwälzthermostat anschließen Der Abschnitt beschreibt, wie der Thermostat als Kälte-Umwälzthermostat angeschlossen wird. Der Thermostat ist auf einer Kältemaschine montiert. Verbindungskabel, Netzkabel und CAN-Bus-Kabel liegen bereit. 1. Verbinden Sie mit dem Verbindungskabel [1] den Thermostat mit der Kältemaschine. -
Seite 39: Externes System Anschließen
Inbetriebnehmen Externes System anschließen Das Gerät ist dafür vorgesehen, externe, geschlossene Systeme in einem Temperierkreislauf zu temperieren. Ein externes System wird an die Pumpenanschlüsse des Geräts angeschlossen. VORSICHT Verbrennungsgefahr durch beschädigte Temperierschläuche! Aus beschädigten Temperierschläuchen kann heiße Temperierflüssigkeit austreten und bei Kontakt mit der Haut starke Verbrennungen verursachen. •... -
Seite 40: Externes System Mit Schraubanschlüssen Anschließen
Inbetriebnehmen HINWEIS Überlaufende Temperierflüssigkeit durch extern angeschlossene Systeme! Steht das extern angeschlossene System höher als das Temperiersystem, dann kann in ausgeschaltetem Zustand Temperierflüssigkeit zurückfließen und überlaufen. • Das angeschlossene externe System auf gleiches Niveau oder tiefer stellen als das Temperiersystem •... - Seite 41 Inbetriebnehmen 1. Demontieren Sie die Überwurfmuttern an den Pumpenanschlüssen. 2. Entnehmen Sie die Verschlussstopfen. 3. Schrauben Sie die Schläuche von Hand auf die Pumpenanschlüsse. Auf Position Vorlauf und Rücklauf achten. 4. Ziehen Sie die Pumpenanschlüsse vorsichtig mit maximal 3 Nm Drehmoment fest.
-
Seite 42: Externes System Mit Schlaucholiven Anschließen
Inbetriebnehmen Das externe System ist angeschlossen. Wenn das externe System demontiert wird, müssen die Pumpenanschlüsse wieder mit den Verschlussstopfen verschlossen werden, damit im Betrieb keine Temperierflüssigkeit herausspritzen kann. 7.3.2 Externes System mit Schlaucholiven anschließen Der Abschnitt beschreibt, wie ein externes, geschlossenes System mit Schlaucholiven an das Gerät angeschlossen wird. -
Seite 43: Übertemperaturschutz Einstellen
Inbetriebnehmen 8. Stellen Sie den Hebel für die Einstellung der Strömungsrichtung auf externe Umwälzung. Das externe System ist angeschlossen. Wenn das externe System demontiert wird, müssen die Pumpenanschlüsse wieder mit den Verschlussstopfen verschlossen werden, damit im Betrieb keine Temperierflüssigkeit herausspritzen kann. Übertemperaturschutz einstellen Vor jeder neuen Temperieraufgabe muss die Temperatur für den Übertemperaturschutz eingestellt werden. -
Seite 44: Gerät Befüllen
Inbetriebnehmen 5. Stellen Sie mit dem Schraubendreher den Übertemperaturschutz ein. Im Display wird der eingestellte Wert angezeigt. 6. Stellen Sie einen Wert ein, der mindestens 25 K unter dem Flammpunkt der verwendeten Temperierflüssigkeit liegt und verlassen Sie das Menü mit [OK]. -
Seite 45: Stromversorgung Für Kälte-Umwälzthermostat Einrichten
Inbetriebnehmen Stromversorgung für Kälte-Umwälzthermostat einrichten Bei einem Kälte-Umwälzthermostat ist die Stromversorgung ab Werk konfiguriert. Der Thermostat wird von der Kältemaschine mit Strom versorgt. Alternativ können beide Geräte mit jeweils einem Netzkabel an getrennte Stromkreise angeschlossen werden. Die Art der Stromversorgung wird im Bedienmenü... -
Seite 46: Kältemodus Einstellen
Inbetriebnehmen Das Gerät ist ausgeschaltet. Temperierflüssigkeit ist eingefüllt. 1. Stellen Sie den Hebel auf eine niedrige Stufe für interne Umwälzung (z. B. Position 2 vom rechten Anschlag). 2. Schalten Sie das Gerät ein und prüfen Sie, ob die Strömung der Temperierflüssigkeit zu Ihrer Anwendung passt. -
Seite 47: Temperaturwarngrenzen Einstellen
Inbetriebnehmen Temperaturwarngrenzen einstellen Die Untertemperatur <tLo> und die Übertemperatur <tHi> sind einstellbare Temperaturgrenzen, die für das Gerät als Warngrenzen dienen. Wird im Verlauf einer Temperierung eine der Warngrenzen überschritten, dann warnt das Gerät durch einen Signalton und ein Fehlercode wird angezeigt. ... -
Seite 48: Bedienen
Bedienen Bedienen Gerät einschalten Der Abschnitt beschreibt, wie Sie das Gerät einschalten. Das Gerät ist angeschlossen und betriebsbereit. 1. Schalten Sie das Gerät am Netzschalter ein. Alle Anzeigeelemente leuchten kurz auf, die Software bootet und startet das Gerät. ... -
Seite 49: Temperierung Starten
Temperierung. Mit der Taste [OK] kann die Temperierung angehalten werden. Bei Wärmethermostaten beachten: Bei Temperieraufgaben nahe oder unterhalb der Umgebungstemperatur: Kühlschlange oder JULABO Eintauchkühler verwenden. Autostartfunktion aktivieren Die Autostartfunktion ermöglicht den Start einer Temperierung direkt mit dem Netzschalter oder über eine dazwischengeschaltete Zeitschaltuhr. -
Seite 50: Daten Aufzeichnen
Bedienen 4. Wählen Sie mit den Pfeiltasten <On> aus und bestätigen Sie mit [OK]. Die Anzeige blinkt kurz. Die Autostartfunktion ist aktiviert. Beim nächsten Einschalten startet die Temperierung sofort mit den voreingestellten Werten. Sie können auch eine Zeitschaltuhr dazwischenschalten und programmieren. Dann muss der Netzschalter des Geräts eingeschaltet bleiben. -
Seite 51: Pumpe Einstellen
Bedienen 3. Wählen Sie mit den Pfeiltasten den Menüpunkt <dATA> aus und bestätigen Sie mit [OK]. 4. Wählen Sie mit den Pfeiltasten den Menüpunkt <bb> aus und bestätigen Sie mit [OK]. 5. Wählen Sie mit den Pfeiltasten <YES> aus und bestätigen Sie mit [OK]. ... -
Seite 52: Schnittstellenparameter Rs232 Einstellen
Bedienen 1. Verbinden Sie Thermostat (USB-Buchse Typ B) und Computer mit einem handelsüblichen USB-Kabel. 2. Laden Sie von der Webseite www.julabo.com im Downloadbereich den passenden USB-Treiber herunter. Je nach Betriebssystem des angeschlossenen Computers kann es erforderlich sein, den USB-Treiber zu installieren. -
Seite 53: Gerät Über Rs232-Schnittstelle Fernsteuern
Bedienen 9. Wählen Sie mit den Pfeiltasten <nonE> (keine Parität), <odd> (ungerade) oder <EvEn> (gerade) aus und bestätigen Sie mit [OK]. Bei Parität <nonE> wird die Anzahl der Daten-Bits auf 8 gesetzt. Die Anzeige blinkt kurz. Die Schnittstellenparameter sind eingestellt. 8.8.3 Gerät über RS232-Schnittstelle fernsteuern Das Gerät kann über die RS232-Schnittstelle ferngesteuert werden. -
Seite 54: Timer Einstellen
Bedienen Timer einstellen Mit dem Timer kann die Dauer einer Temperierung von 0 bis 999 Minuten programmiert werden. Die Sollwerttemperatur wird über den programmierten Zeitraum gehalten. Nach Ablauf der eingestellten Dauer wechselt das Gerät in den Standby-Modus. Das Gerät ist eingeschaltet. 1. -
Seite 55: Temperaturfühler Justieren (Atc)
Bedienen 8.10 Temperaturfühler justieren (ATC) Im Badgefäß kann sich physikalisch bedingt eine Temperaturdifferenz zwischen dem Temperaturfühler und einer definierten, entfernteren Stelle innerhalb des Temperierflüssigkeitsvolumens bilden. Dadurch weicht die gemessene Temperatur von der tatsächlichen Temperatur im Bad in geringem Maße ab. Eine Justierung des Temperaturfühlers kann die Genauigkeit der Temperierung steigern. -
Seite 56: Atc-Funktion Aktivieren
Bedienen 8. Tragen Sie die abgelesene Referenztemperatur ein und bestätigen Sie mit [OK]. Die Anzeige blinkt kurz. Der Korrekturwert <Ct1> wird zum aktuellen internen Temperaturwert <tt1> gespeichert. 9. Wiederholen Sie ggf. die Schritte 6 bis 8 für eine 2-Punkt-Justierung oder eine 3-Punkt-Justierung. -
Seite 57: Instandhalten
1. Prüfen Sie die Sicherheitskennzeichen am Gerät auf Lesbarkeit und Vollständigkeit. 2. Erneuern Sie defekte oder fehlende Sicherheitskennzeichen. Sicherheitskennzeichen können bei JULABO nachbestellt werden. Die Sicherheitskennzeichen am Gerät sind geprüft. Übertemperaturschutz auf Funktion prüfen Der Abschnitt beschreibt, wie Sie die Übertemperatur-Schutzeinrichtung auf ihre Funktion prüfen. -
Seite 58: Abnehmbares Netzkabel Ersetzen
Geräteleistung entsprechend dimensioniert ist. Zu schwach dimensionierte Netzkabel dürfen nicht verwendet werden. Angaben zu Netzspannung und Stromwert siehe Typenschild. Wir empfehlen nur original JULABO Ersatzteile zu verwenden. Gerät entleeren Wenn das Gerät zum Technischen Service eingeschickt oder fachgerecht entsorgt werden soll, dann muss es vollständig entleert sein. -
Seite 59: Gerät Reinigen
Instandhalten Die Temperierflüssigkeit fließt aus dem Badgefäß in das bereitgestellte Auffanggefäß. 4. Wenn das Badgefäß vollständig entleert ist, dann schließen Sie die Badöffnung. 5. Schließen Sie das Ablassventil. Das Gerät ist entleert. Falls ein externes System angeschlossen ist, kann es jetzt vom Gerät getrennt und ebenfalls entleert werden. -
Seite 60: Gerät Außer Betrieb Nehmen Und Lagern
Das Gerät wird geschützt und sicher gelagert. Es kann bei Bedarf wieder in Betrieb genommen werden. Technischer Service Falls an dem Gerät Störungen auftreten, die Sie nicht beheben können, dann wenden Sie sich an unseren Technischen Service. JULABO GmbH Technischer Service Gerhard-Juchheim-Strasse 1 77960 Seelbach/Germany Tel.:... -
Seite 61: Gewährleistung
Entsorgen Gewährleistung Für die einwandfreie Funktion dieses Geräts übernimmt JULABO die Gewährleistung, sofern es sachgemäß und wie in der Betriebsanleitung vorgegeben angeschlossen und eingesetzt wird. Die Gewährleistung beträgt ein Jahr ab Rechnungsdatum. Mit der 1PLUS-Garantie kann die Gewährleistung kostenlos auf zwei Jahre verlängert werden. -
Seite 62: Eg-Konformität
EG-Konformität 11 EG-Konformität... -
Seite 63: Anhang
Anhang 12 Anhang 12.1 Schnittstellenbefehle Mit Schnittstellenbefehlen lässt sich das Gerät fernsteuern. Parameter können abgerufen und der aktuelle Status abgefragt werden. Dazu muss das Gerät über eine digitale Schnittstelle mit dem Leitrechner verbunden sein. Schnittstellenbefehle werden über ein Terminalprogramm eingegeben. Schnittstellenbefehle sind in IN-Befehle und OUT-Befehle unterteilt. -
Seite 64: In-Befehle
Anhang 12.1.1 IN-Befehle Mit IN-Befehlen werden Parameter vom Gerät abgerufen. Prozesswerte Antwort des Systems in_pv_00 Istwert in_pv_01 Aktuelle Stellgröße (%) in_pv_03 Aktuelle Temperatur des Temperatursicherheitsfühlers in_pv_04 Aktueller Einstellwert der Übertemperatur-Schutzeinrichtung Sollwerte und Antwort des Systems Warngrenzen in_sp_00 Eingestellte Sollwerttemperatur in_sp_03 Eingestellte Übertemperatur-Warngrenze in_sp_04 Eingestellte Untertemperatur-Warngrenze... -
Seite 65: Out-Befehle
Anhang 12.1.2 OUT-Befehle Mit OUT-Befehlen werden Parameter am Gerät eingestellt. Fernsteuerbetrieb muss dazu aktiv sein. Parameter- Parameter Einstellung einstellungen out_sp_00 xxx.xx Einstellung der Sollwerttemperatur out_sp_03 xxx.xx Einstellung der Übertemperatur out_sp_04 xxx.xx Einstellung der Untertemperatur out_sp_07* Pumpe auf voreingestellte Stufen 1 … 5 einstellen out_sp_27 Pumpenleistung in % * Nicht für Neuprogrammierungen verwenden, stattdessen out_sp_27 verwenden. -
Seite 66: Statusmeldungen
Anhang 12.1.4 Statusmeldungen Mögliche Statusmeldungen des Geräts auf eine Statusabfrage. Statusmeldung Erläuterung 00 MANUAL STOP Gerät in Standby-Modus manueller Betrieb 01 MANUAL START Gerät in manuellem Betrieb 02 REMOTE STOP Gerät in Standby-Modus Fernsteuerbetrieb 03 REMOTE START Gerät in Fernsteuerbetrieb -08 INVALID Gerät hat zuletzt empfangenen Befehl nicht erkannt COMMAND... -
Seite 67: Alarm- Und Warnmeldungen
Anhang 12.2 Alarm- und Warnmeldungen Wenn das Gerät in ein Netzwerk eingebunden ist und ferngesteuert wird, dann werden bei einer Statusabfrage per Schnittstellenbefehl anstehende Alarme oder Warnungen als Text ausgegeben. Alarm- und Warnmeldungen werden in der Tabelle beschrieben. Wenn ein angezeigter Fehlercode nicht in der Tabelle beschrieben ist oder der Fehler nach dem Ausschalten und wieder Einschalten immer noch ansteht, dann wenden Sie sich bitte an den Technischen Service. - Seite 68 Anhang • CAN-Bus-Fehler CAN-Bus-Kabel auf Beschädigungen prüfen und ggf. austauschen. Gerät wieder einschalten. Wenn der Fehler nicht behoben ist, dann Technischen Service kontaktieren. • Alternativ: Kältemaschine deaktivieren. Der Thermostat arbeitet als Heizthermostat. CAN-Bus-Fehler • Gerät am Netzschalter ausschalten, 4 Sekunden warten und dann das Gerät wieder einschalten.
- Seite 69 Anhang Drucksensor erkennt zu hohen • -427 Umgebungstemperatur prüfen und ggf. Kondensationsdruck. absenken. • Verflüssiger auf Verschmutzung prüfen und ggf. reinigen. • Gerät am Netzschalter ausschalten, 4 Sekunden warten und dann das Gerät wieder einschalten. • Bei wassergekühlten Geräten: Kühlwassertemperatur und -zufuhr prüfen.
-
Seite 70: Fehlermeldungen Im Konfigurationsprozess
Anhang Die minimal zulässige • -1431 Netzspannung auf Nennspannung Stromaufnahme am Verdichter wurde prüfen. Die angegebene unterschritten. Spannungstoleranz des Geräts darf nicht überschritten werden. • Netzkabel der Kältemaschine auf Beschädigung prüfen und ggf. austauschen. • Umgebungstemperatur prüfen und ggf. absenken. •...
