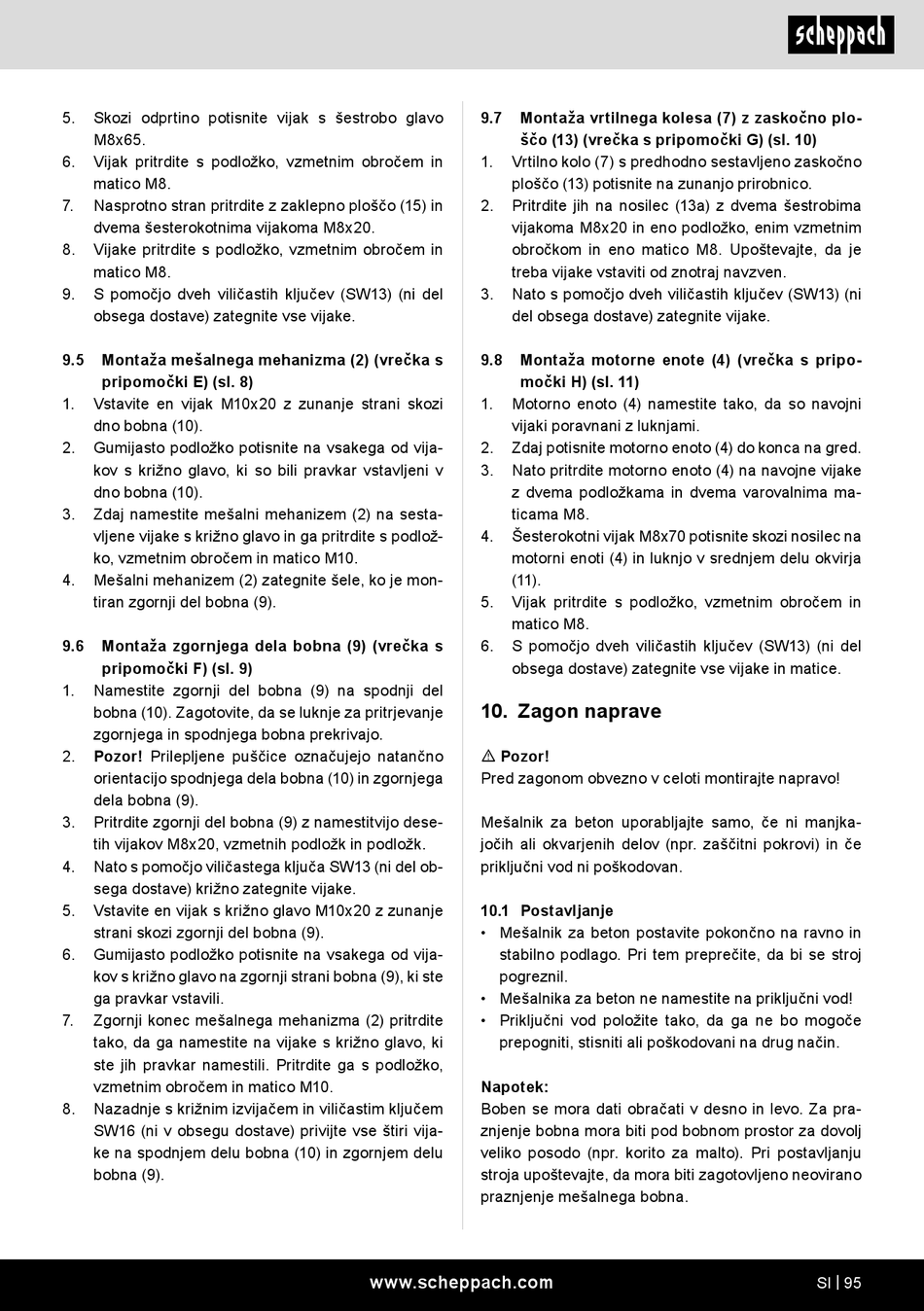

5. Skozi odprtino potisnite vijak s šestrobo glavo
M8x65.
6. Vijak pritrdite s podložko, vzmetnim obročem in
matico M8.
7. Nasprotno stran pritrdite z zaklepno ploščo (15) in
dvema šesterokotnima vijakoma M8x20.
8. Vijake pritrdite s podložko, vzmetnim obročem in
matico M8.
9. S pomočjo dveh viličastih ključev (SW13) (ni del
obsega dostave) zategnite vse vijake.
9.5 Montaža mešalnega mehanizma (2) (vrečka s
pripomočki E) (sl. 8)
1. Vstavite en vijak M10x20 z zunanje strani skozi
dno bobna (10).
2. Gumijasto podložko potisnite na vsakega od vija-
kov s križno glavo, ki so bili pravkar vstavljeni v
dno bobna (10).
3. Zdaj namestite mešalni mehanizem (2) na sesta-
vljene vijake s križno glavo in ga pritrdite s podlož-
ko, vzmetnim obročem in matico M10.
4. Mešalni mehanizem (2) zategnite šele, ko je mon-
tiran zgornji del bobna (9).
9.6 Montaža zgornjega dela bobna (9) (vrečka s
pripomočki F) (sl. 9)
1. Namestite zgornji del bobna (9) na spodnji del
bobna (10). Zagotovite, da se luknje za pritrjevanje
zgornjega in spodnjega bobna prekrivajo.
Pozor! Prilepljene puščice označujejo natančno
2.
orientacijo spodnjega dela bobna (10) in zgornjega
dela bobna (9).
3. Pritrdite zgornji del bobna (9) z namestitvijo dese-
tih vijakov M8x20, vzmetnih podložk in podložk.
4. Nato s pomočjo viličastega ključa SW13 (ni del ob-
sega dostave) križno zategnite vijake.
5. Vstavite en vijak s križno glavo M10x20 z zunanje
strani skozi zgornji del bobna (9).
6. Gumijasto podložko potisnite na vsakega od vija-
kov s križno glavo na zgornji strani bobna (9), ki ste
ga pravkar vstavili.
7. Zgornji konec mešalnega mehanizma (2) pritrdite
tako, da ga namestite na vijake s križno glavo, ki
ste jih pravkar namestili. Pritrdite ga s podložko,
vzmetnim obročem in matico M10.
8. Nazadnje s križnim izvijačem in viličastim ključem
SW16 (ni v obsegu dostave) privijte vse štiri vija-
ke na spodnjem delu bobna (10) in zgornjem delu
bobna (9).
9.7 Montaža vrtilnega kolesa (7) z zaskočno plo-
ščo (13) (vrečka s pripomočki G) (sl. 10)
1. Vrtilno kolo (7) s predhodno sestavljeno zaskočno
ploščo (13) potisnite na zunanjo prirobnico.
2. Pritrdite jih na nosilec (13a) z dvema šestrobima
vijakoma M8x20 in eno podložko, enim vzmetnim
obročkom in eno matico M8. Upoštevajte, da je
treba vijake vstaviti od znotraj navzven.
3. Nato s pomočjo dveh viličastih ključev (SW13) (ni
del obsega dostave) zategnite vijake.
9.8 Montaža motorne enote (4) (vrečka s pripo-
močki H) (sl. 11)
1. Motorno enoto (4) namestite tako, da so navojni
vijaki poravnani z luknjami.
2. Zdaj potisnite motorno enoto (4) do konca na gred.
3. Nato pritrdite motorno enoto (4) na navojne vijake
z dvema podložkama in dvema varovalnima ma-
ticama M8.
4. Šesterokotni vijak M8x70 potisnite skozi nosilec na
motorni enoti (4) in luknjo v srednjem delu okvirja
(11).
5. Vijak pritrdite s podložko, vzmetnim obročem in
matico M8.
6. S pomočjo dveh viličastih ključev (SW13) (ni del
obsega dostave) zategnite vse vijake in matice.

10. Zagon naprave

m Pozor!
Pred zagonom obvezno v celoti montirajte napravo!
Mešalnik za beton uporabljajte samo, če ni manjka-
jočih ali okvarjenih delov (npr. zaščitni pokrovi) in če
priključni vod ni poškodovan.
10.1 Postavljanje
• Mešalnik za beton postavite pokončno na ravno in
stabilno podlago. Pri tem preprečite, da bi se stroj
pogreznil.
• Mešalnika za beton ne namestite na priključni vod!
• Priključni vod položite tako, da ga ne bo mogoče
prepogniti, stisniti ali poškodovani na drug način.
Napotek:
Boben se mora dati obračati v desno in levo. Za pra-
znjenje bobna mora biti pod bobnom prostor za dovolj
veliko posodo (npr. korito za malto). Pri postavljanju
stroja upoštevajte, da mora biti zagotovljeno neovirano
praznjenje mešalnega bobna.
