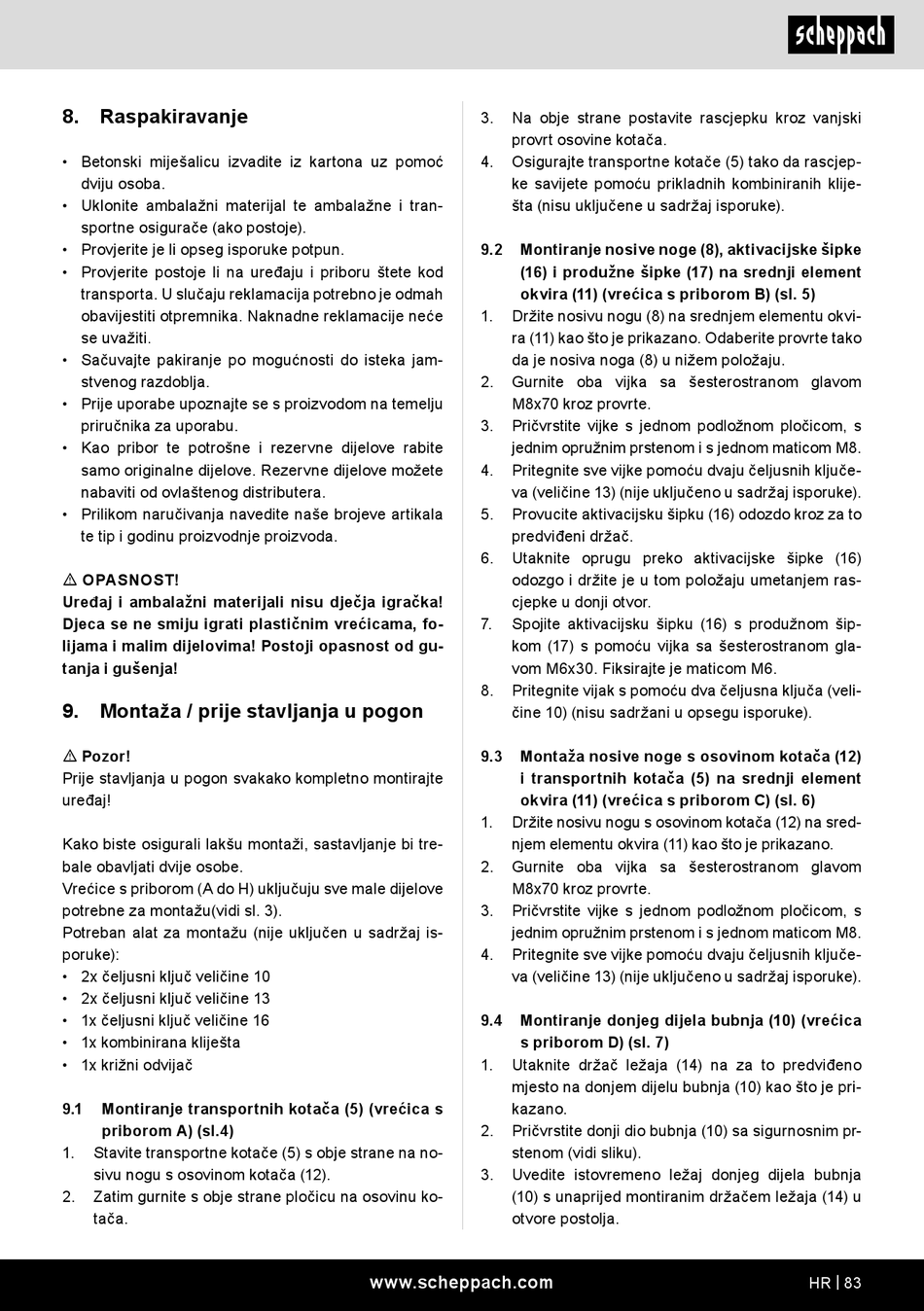

Scheppach MIX160 Originalbetriebsanleitung Seite 83

8. Raspakiravanje
• Betonski miješalicu izvadite iz kartona uz pomoć
dviju osoba.
• Uklonite ambalažni materijal te ambalažne i tran-
sportne osigurače (ako postoje).
• Provjerite je li opseg isporuke potpun.
• Provjerite postoje li na uređaju i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s proizvodom na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje proizvoda.
m OPASNOST!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
9. Montaža / prije stavljanja u pogon
m Pozor!
Prije stavljanja u pogon svakako kompletno montirajte
uređaj!
Kako biste osigurali lakšu montaži, sastavljanje bi tre-
bale obavljati dvije osobe.
Vrećice s priborom (A do H) uključuju sve male dijelove
potrebne za montažu(vidi sl. 3).
Potreban alat za montažu (nije uključen u sadržaj is-
poruke):
• 2x čeljusni ključ veličine 10
• 2x čeljusni ključ veličine 13
• 1x čeljusni ključ veličine 16
• 1x kombinirana kliješta
• 1x križni odvijač
9.1 Montiranje transportnih kotača (5) (vrećica s
priborom A) (sl.4)
1. Stavite transportne kotače (5) s obje strane na no-
sivu nogu s osovinom kotača (12).
2. Zatim gurnite s obje strane pločicu na osovinu ko-
tača.
3. Na obje strane postavite rascjepku kroz vanjski
provrt osovine kotača.
4. Osigurajte transportne kotače (5) tako da rascjep-
ke savijete pomoću prikladnih kombiniranih klije-
šta (nisu uključene u sadržaj isporuke).
9.2 Montiranje nosive noge (8), aktivacijske šipke
(16) i produžne šipke (17) na srednji element
okvira (11) (vrećica s priborom B) (sl. 5)
1. Držite nosivu nogu (8) na srednjem elementu okvi-
ra (11) kao što je prikazano. Odaberite provrte tako
da je nosiva noga (8) u nižem položaju.
2. Gurnite oba vijka sa šesterostranom glavom
M8x70 kroz provrte.
3. Pričvrstite vijke s jednom podložnom pločicom, s
jednim opružnim prstenom i s jednom maticom M8.
4. Pritegnite sve vijke pomoću dvaju čeljusnih ključe-
va (veličine 13) (nije uključeno u sadržaj isporuke).
5. Provucite aktivacijsku šipku (16) odozdo kroz za to
predviđeni držač.
6. Utaknite oprugu preko aktivacijske šipke (16)
odozgo i držite je u tom položaju umetanjem ras-
cjepke u donji otvor.
7. Spojite aktivacijsku šipku (16) s produžnom šip-
kom (17) s pomoću vijka sa šesterostranom gla-
vom M6x30. Fiksirajte je maticom M6.
8. Pritegnite vijak s pomoću dva čeljusna ključa (veli-
čine 10) (nisu sadržani u opsegu isporuke).
9.3 Montaža nosive noge s osovinom kotača (12)
i transportnih kotača (5) na srednji element
okvira (11) (vrećica s priborom C) (sl. 6)
1. Držite nosivu nogu s osovinom kotača (12) na sred-
njem elementu okvira (11) kao što je prikazano.
2. Gurnite oba vijka sa šesterostranom glavom
M8x70 kroz provrte.
3. Pričvrstite vijke s jednom podložnom pločicom, s
jednim opružnim prstenom i s jednom maticom M8.
4. Pritegnite sve vijke pomoću dvaju čeljusnih ključe-
va (veličine 13) (nije uključeno u sadržaj isporuke).
9.4 Montiranje donjeg dijela bubnja (10) (vrećica
s priborom D) (sl. 7)
1. Utaknite držač ležaja (14) na za to predviđeno
mjesto na donjem dijelu bubnja (10) kao što je pri-
kazano.
2. Pričvrstite donji dio bubnja (10) sa sigurnosnim pr-
stenom (vidi sliku).
3. Uvedite istovremeno ležaj donjeg dijela bubnja
(10) s unaprijed montiranim držačem ležaja (14) u
otvore postolja.
