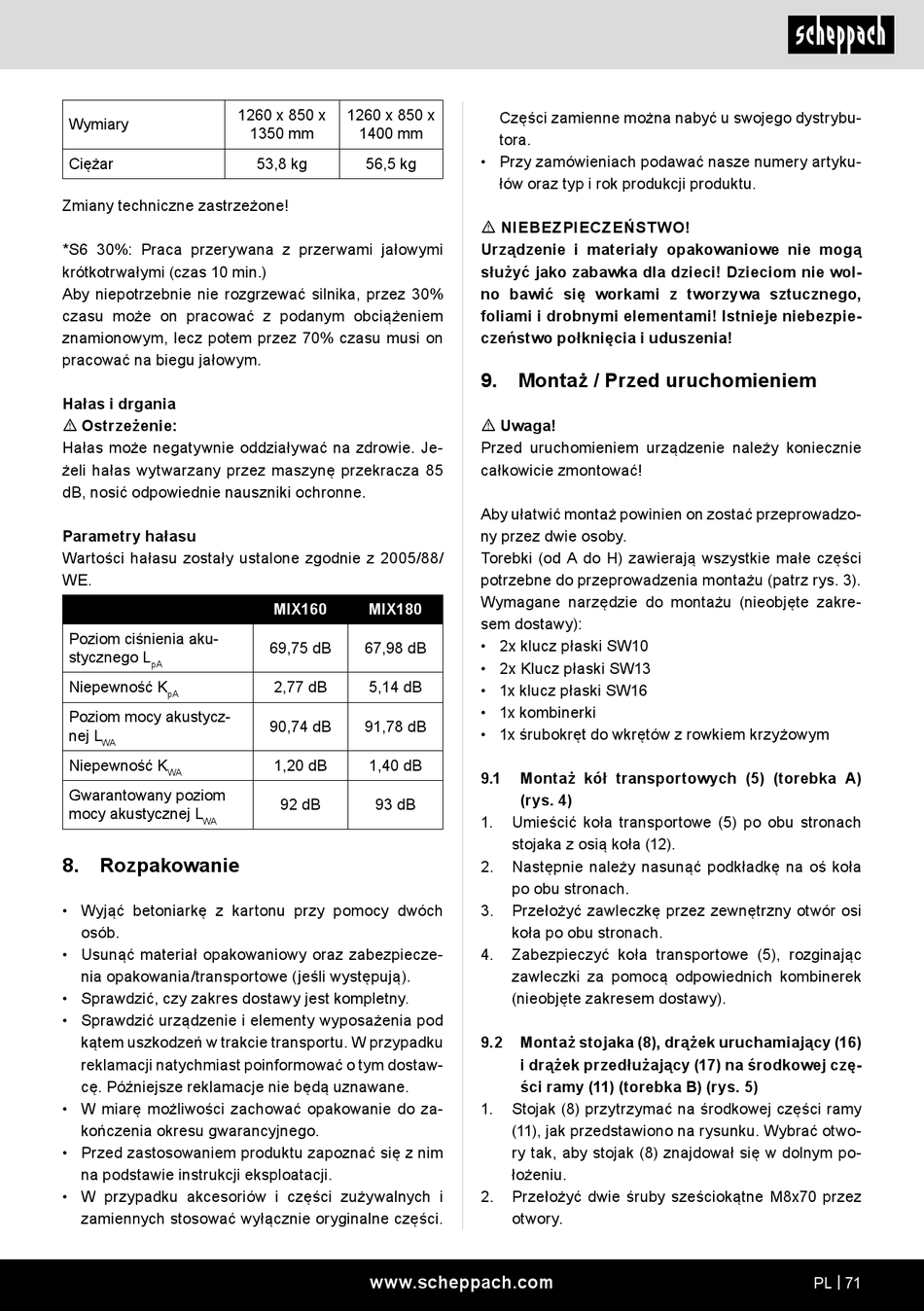

Scheppach MIX160 Originalbetriebsanleitung Seite 71

Wymiary
Ciężar
Zmiany techniczne zastrzeżone!
*S6 30%: Praca przerywana z przerwami jałowymi
krótkotrwałymi (czas 10 min.)
Aby niepotrzebnie nie rozgrzewać silnika, przez 30%
czasu może on pracować z podanym obciążeniem
znamionowym, lecz potem przez 70% czasu musi on
pracować na biegu jałowym.
Hałas i drgania
m Ostrzeżenie:
Hałas może negatywnie oddziaływać na zdrowie. Je-
żeli hałas wytwarzany przez maszynę przekracza 85
dB, nosić odpowiednie nauszniki ochronne.
Parametry hałasu
Wartości hałasu zostały ustalone zgodnie z 2005/88/
WE.
Poziom ciśnienia aku-
stycznego L
pA
Niepewność K
pA
Poziom mocy akustycz-
nej L
WA
Niepewność K
WA
Gwarantowany poziom
mocy akustycznej L
WA
8. Rozpakowanie
• Wyjąć betoniarkę z kartonu przy pomocy dwóch
osób.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem produktu zapoznać się z nim
na podstawie instrukcji eksploatacji.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
1260 x 850 x 1260 x 850 x
1350 mm 1400 mm
53,8 kg 56,5 kg
MIX160 MIX180
69,75 dB 67,98 dB
2,77 dB 5,14 dB
90,74 dB 91,78 dB
1,20 dB 1,40 dB
92 dB 93 dB
www.scheppach.com
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji produktu.
m NIEBEZPIECZEŃSTWO!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego,
foliami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
9. Montaż / Przed uruchomieniem
m Uwaga!
Przed uruchomieniem urządzenie należy koniecznie
całkowicie zmontować!
Aby ułatwić montaż powinien on zostać przeprowadzo-
ny przez dwie osoby.
Torebki (od A do H) zawierają wszystkie małe części
potrzebne do przeprowadzenia montażu (patrz rys. 3).
Wymagane narzędzie do montażu (nieobjęte zakre-
sem dostawy):
• 2x klucz płaski SW10
• 2x Klucz płaski SW13
• 1x klucz płaski SW16
• 1x kombinerki
• 1x śrubokręt do wkrętów z rowkiem krzyżowym
9.1 Montaż kół transportowych (5) (torebka A)
(rys. 4)
1. Umieścić koła transportowe (5) po obu stronach
stojaka z osią koła (12).
2. Następnie należy nasunąć podkładkę na oś koła
po obu stronach.
3. Przełożyć zawleczkę przez zewnętrzny otwór osi
koła po obu stronach.
4. Zabezpieczyć koła transportowe (5), rozginając
zawleczki za pomocą odpowiednich kombinerek
(nieobjęte zakresem dostawy).
9.2 Montaż stojaka (8), drążek uruchamiający (16)
i drążek przedłużający (17) na środkowej czę-
ści ramy (11) (torebka B) (rys. 5)
1. Stojak (8) przytrzymać na środkowej części ramy
(11), jak przedstawiono na rysunku. Wybrać otwo-
ry tak, aby stojak (8) znajdował się w dolnym po-
łożeniu.
2. Przełożyć dwie śruby sześciokątne M8x70 przez
otwory.
