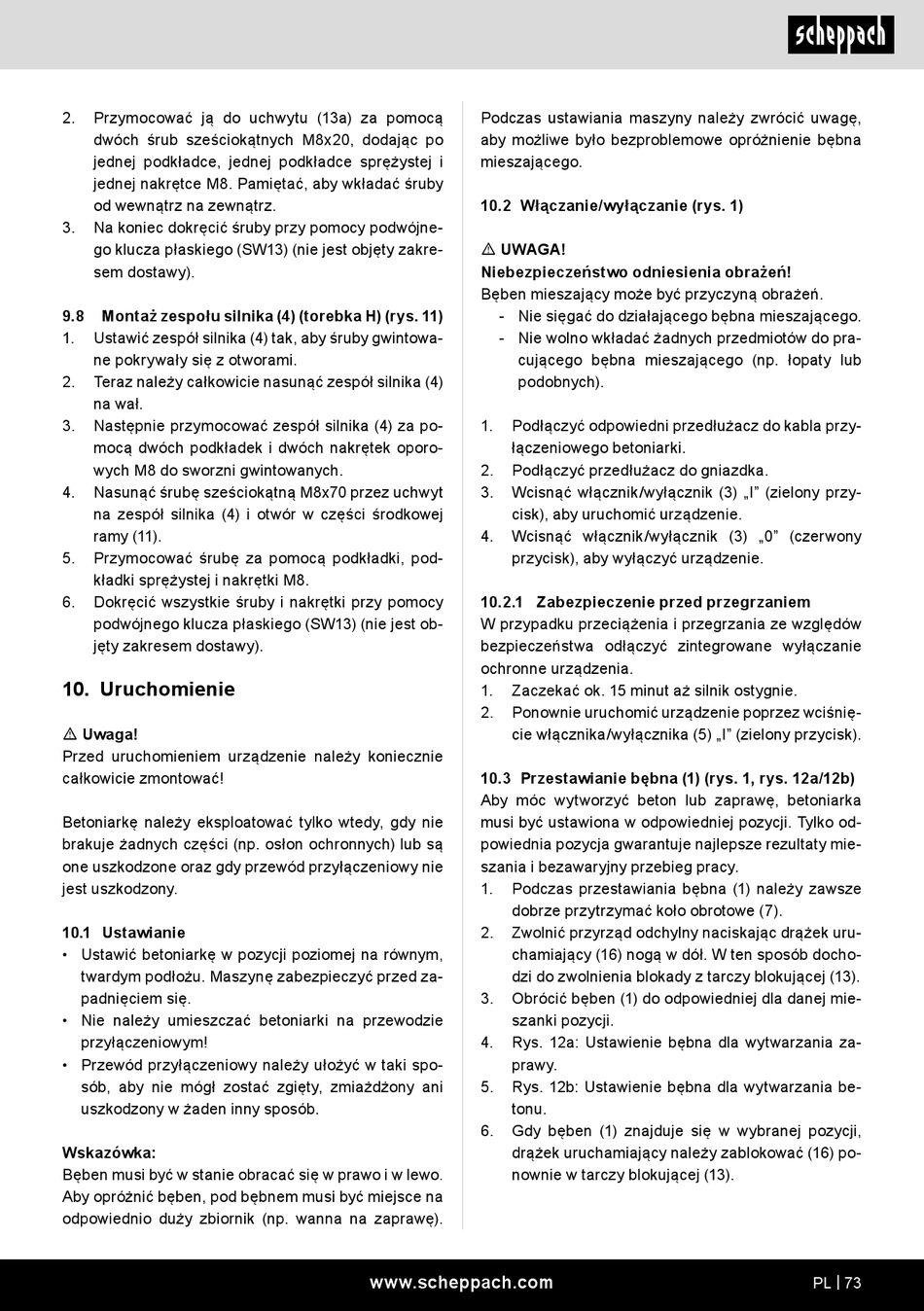

2.
Przymocować ją do uchwytu (13a) za pomocą
dwóch śrub sześciokątnych M8x20, dodając po
jednej podkładce, jednej podkładce sprężystej i
jednej nakrętce M8. Pamiętać, aby wkładać śruby
od wewnątrz na zewnątrz.
3.
Na koniec dokręcić śruby przy pomocy podwójne-
go klucza płaskiego (SW13) (nie jest objęty zakre-
sem dostawy).
9.8
Montaż zespołu silnika (4) (torebka H) (rys. 11)
1.
Ustawić zespół silnika (4) tak, aby śruby gwintowa-
ne pokrywały się z otworami.
2.
Teraz należy całkowicie nasunąć zespół silnika (4)
na wał.
3.
Następnie przymocować zespół silnika (4) za po-
mocą dwóch podkładek i dwóch nakrętek oporo-
wych M8 do sworzni gwintowanych.
4.
Nasunąć śrubę sześciokątną M8x70 przez uchwyt
na zespół silnika (4) i otwór w części środkowej
ramy (11).
5.
Przymocować śrubę za pomocą podkładki, pod-
kładki sprężystej i nakrętki M8.
6.
Dokręcić wszystkie śruby i nakrętki przy pomocy
podwójnego klucza płaskiego (SW13) (nie jest ob-
jęty zakresem dostawy).
10. Uruchomienie
m Uwaga!
Przed uruchomieniem urządzenie należy koniecznie
całkowicie zmontować!
Betoniarkę należy eksploatować tylko wtedy, gdy nie
brakuje żadnych części (np. osłon ochronnych) lub są
one uszkodzone oraz gdy przewód przyłączeniowy nie
jest uszkodzony.
10.1 Ustawianie
• Ustawić betoniarkę w pozycji poziomej na równym,
twardym podłożu. Maszynę zabezpieczyć przed za-
padnięciem się.
• Nie należy umieszczać betoniarki na przewodzie
przyłączeniowym!
• Przewód przyłączeniowy należy ułożyć w taki spo-
sób, aby nie mógł zostać zgięty, zmiażdżony ani
uszkodzony w żaden inny sposób.
Wskazówka:
Bęben musi być w stanie obracać się w prawo i w lewo.
Aby opróżnić bęben, pod bębnem musi być miejsce na
odpowiednio duży zbiornik (np. wanna na zaprawę).
Podczas ustawiania maszyny należy zwrócić uwagę,
aby możliwe było bezproblemowe opróżnienie bębna
mieszającego.
10.2 Włączanie/wyłączanie (rys. 1)
m UWAGA!
Niebezpieczeństwo odniesienia obrażeń!
Bęben mieszający może być przyczyną obrażeń.
- Nie sięgać do działającego bębna mieszającego.
- Nie wolno wkładać żadnych przedmiotów do pra-
cującego bębna mieszającego (np. łopaty lub
podobnych).
1.
Podłączyć odpowiedni przedłużacz do kabla przy-
łączeniowego betoniarki.
2.
Podłączyć przedłużacz do gniazdka.
3.
Wcisnąć włącznik/wyłącznik (3) „I" (zielony przy-
cisk), aby uruchomić urządzenie.
4.
Wcisnąć włącznik/wyłącznik (3) „0" (czerwony
przycisk), aby wyłączyć urządzenie.
10.2.1 Zabezpieczenie przed przegrzaniem
W przypadku przeciążenia i przegrzania ze względów
bezpieczeństwa odłączyć zintegrowane wyłączanie
ochronne urządzenia.
1.
Zaczekać ok. 15 minut aż silnik ostygnie.
2.
Ponownie uruchomić urządzenie poprzez wciśnię-
cie włącznika/wyłącznika (5) „I" (zielony przycisk).
10.3 Przestawianie bębna (1) (rys. 1, rys. 12a/12b)
Aby móc wytworzyć beton lub zaprawę, betoniarka
musi być ustawiona w odpowiedniej pozycji. Tylko od-
powiednia pozycja gwarantuje najlepsze rezultaty mie-
szania i bezawaryjny przebieg pracy.
1.
Podczas przestawiania bębna (1) należy zawsze
dobrze przytrzymać koło obrotowe (7).
2.
Zwolnić przyrząd odchylny naciskając drążek uru-
chamiający (16) nogą w dół. W ten sposób docho-
dzi do zwolnienia blokady z tarczy blokującej (13).
3.
Obrócić bęben (1) do odpowiedniej dla danej mie-
szanki pozycji.
4.
Rys. 12a: Ustawienie bębna dla wytwarzania za-
prawy.
5.
Rys. 12b: Ustawienie bębna dla wytwarzania be-
tonu.
6.
Gdy bęben (1) znajduje się w wybranej pozycji,
drążek uruchamiający należy zablokować (16) po-
nownie w tarczy blokującej (13).
www.scheppach.com
PL | 73
