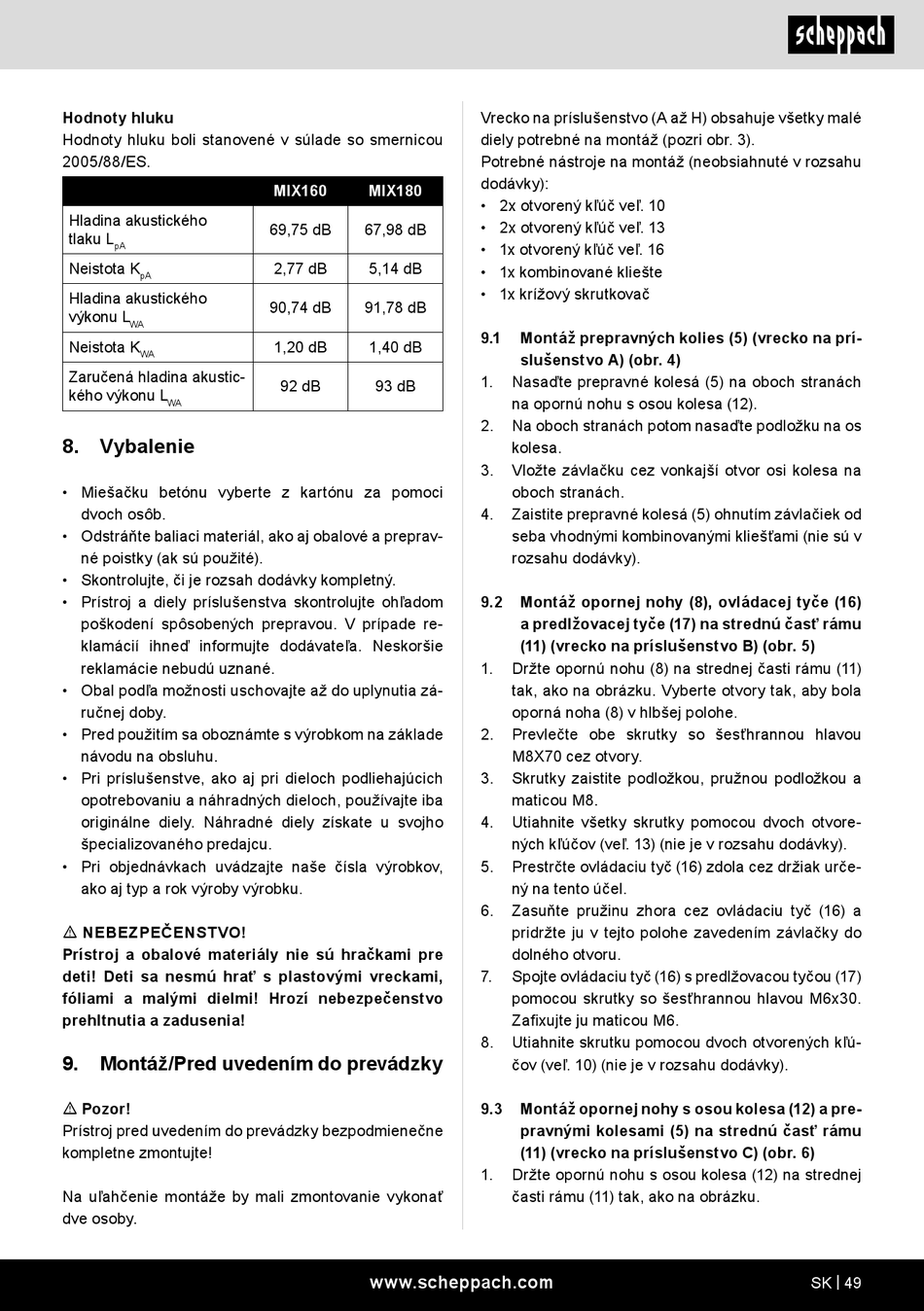

Scheppach MIX160 Originalbetriebsanleitung Seite 49

Hodnoty hluku
Hodnoty hluku boli stanovené v súlade so smernicou
2005/88/ES.
Hladina akustického
tlaku L
pA
Neistota K
pA
Hladina akustického
výkonu L
WA
Neistota K
WA
Zaručená hladina akustic-
kého výkonu L
WA
8. Vybalenie
• Miešačku betónu vyberte z kartónu za pomoci
dvoch osôb.
• Odstráňte baliaci materiál, ako aj obalové a preprav-
né poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou. V prípade re-
klamácií ihneď informujte dodávateľa. Neskoršie
reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby.
• Pred použitím sa oboznámte s výrobkom na základe
návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch, používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby výrobku.
m NEBEZPEČENSTVO!
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami a malými dielmi! Hrozí nebezpečenstvo
prehltnutia a zadusenia!
9. Montáž/Pred uvedením do prevádzky
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmienečne
kompletne zmontujte!
Na uľahčenie montáže by mali zmontovanie vykonať
dve osoby.
MIX160 MIX180
69,75 dB 67,98 dB
2,77 dB 5,14 dB
90,74 dB 91,78 dB
1,20 dB 1,40 dB
92 dB 93 dB
www.scheppach.com
Vrecko na príslušenstvo (A až H) obsahuje všetky malé
diely potrebné na montáž (pozri obr. 3).
Potrebné nástroje na montáž (neobsiahnuté v rozsahu
dodávky):
• 2x otvorený kľúč veľ. 10
• 2x otvorený kľúč veľ. 13
• 1x otvorený kľúč veľ. 16
• 1x kombinované kliešte
• 1x krížový skrutkovač
9.1 Montáž prepravných kolies (5) (vrecko na prí-
slušenstvo A) (obr. 4)
1. Nasaďte prepravné kolesá (5) na oboch stranách
na opornú nohu s osou kolesa (12).
2. Na oboch stranách potom nasaďte podložku na os
kolesa.
3. Vložte závlačku cez vonkajší otvor osi kolesa na
oboch stranách.
4. Zaistite prepravné kolesá (5) ohnutím závlačiek od
seba vhodnými kombinovanými kliešťami (nie sú v
rozsahu dodávky).
9.2 Montáž opornej nohy (8), ovládacej tyče (16)
a predlžovacej tyče (17) na strednú časť rámu
(11) (vrecko na príslušenstvo B) (obr. 5)
1. Držte opornú nohu (8) na strednej časti rámu (11)
tak, ako na obrázku. Vyberte otvory tak, aby bola
oporná noha (8) v hlbšej polohe.
2. Prevlečte obe skrutky so šesťhrannou hlavou
M8X70 cez otvory.
3. Skrutky zaistite podložkou, pružnou podložkou a
maticou M8.
4. Utiahnite všetky skrutky pomocou dvoch otvore-
ných kľúčov (veľ. 13) (nie je v rozsahu dodávky).
5. Prestrčte ovládaciu tyč (16) zdola cez držiak urče-
ný na tento účel.
6. Zasuňte pružinu zhora cez ovládaciu tyč (16) a
pridržte ju v tejto polohe zavedením závlačky do
dolného otvoru.
7. Spojte ovládaciu tyč (16) s predlžovacou tyčou (17)
pomocou skrutky so šesťhrannou hlavou M6x30.
Zafixujte ju maticou M6.
8. Utiahnite skrutku pomocou dvoch otvorených kľú-
čov (veľ. 10) (nie je v rozsahu dodávky).
9.3 Montáž opornej nohy s osou kolesa (12) a pre-
pravnými kolesami (5) na strednú časť rámu
(11) (vrecko na príslušenstvo C) (obr. 6)
1. Držte opornú nohu s osou kolesa (12) na strednej
časti rámu (11) tak, ako na obrázku.
