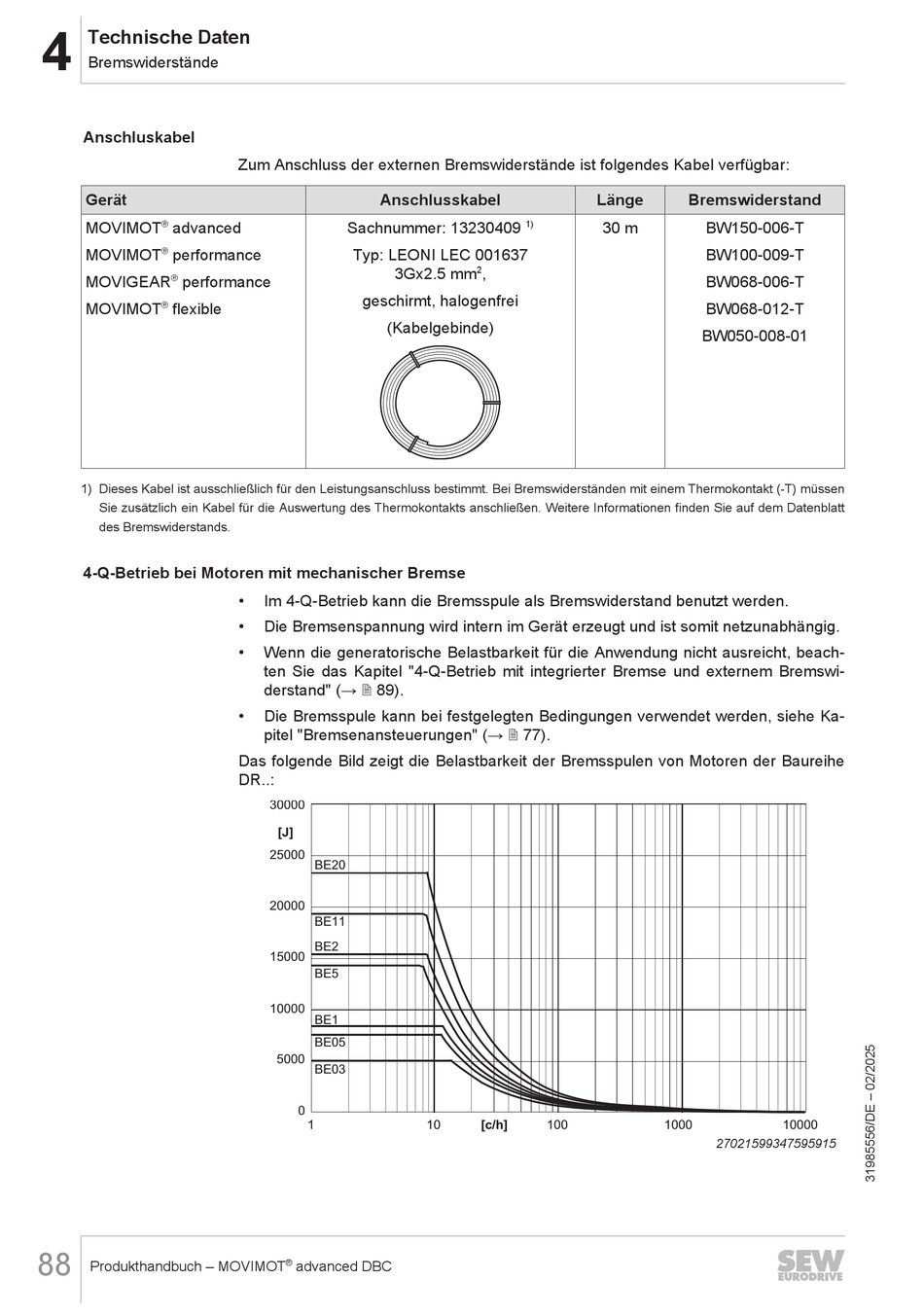

Technische Daten
4
Bremswiderstände
Anschluskabel
Gerät
®
MOVIMOT
advanced
®
MOVIMOT
performance
®
MOVIGEAR
performance
®
MOVIMOT
flexible
1) Dieses Kabel ist ausschließlich für den Leistungsanschluss bestimmt. Bei Bremswiderständen mit einem Thermokontakt (-T) müssen
Sie zusätzlich ein Kabel für die Auswertung des Thermokontakts anschließen. Weitere Informationen finden Sie auf dem Datenblatt
des Bremswiderstands.
4-Q-Betrieb bei Motoren mit mechanischer Bremse
88
Produkthandbuch – MOVIMOT
Zum Anschluss der externen Bremswiderstände ist folgendes Kabel verfügbar:
Anschlusskabel
Sachnummer: 13230409
Typ: LEONI LEC 001637
3Gx2.5 mm
geschirmt, halogenfrei
(Kabelgebinde)
•
Im 4-Q-Betrieb kann die Bremsspule als Bremswiderstand benutzt werden.
•
Die Bremsenspannung wird intern im Gerät erzeugt und ist somit netzunabhängig.
•
Wenn die generatorische Belastbarkeit für die Anwendung nicht ausreicht, beach-
ten Sie das Kapitel "4-Q-Betrieb mit integrierter Bremse und externem Bremswi-
derstand" (→ 2 89).
•
Die Bremsspule kann bei festgelegten Bedingungen verwendet werden, siehe Ka-
pitel "Bremsenansteuerungen" (→ 2 77).
Das folgende Bild zeigt die Belastbarkeit der Bremsspulen von Motoren der Baureihe
DR..:
30000
[J]
25000
BE20
20000
BE11
BE2
15000
BE5
10000
BE1
BE05
5000
BE03
0
1
®
advanced DBC
Länge
1)
2
,
10
[c/h]
100
Bremswiderstand
30 m
BW150-006-T
BW100-009-T
BW068-006-T
BW068-012-T
BW050-008-01
1000
27021599347595915
10000
