10.10 Inbetriebnahme mit Bediengerät CBG21A
Die Inbetriebnahme mit dem Bediengerät CBG21A können Sie mithilfe der Symbolik
und den Funktionen am Farbdisplay intuitiv durchführen.
Weitere Informationen finden Sie im Produkthandbuch > Kapitel "Inbetriebnahme" >
"Inbetriebnahme mit Bediengerät CBG21A" inklusive der Unterkapitel.
HINWEIS
Mit dem Bediengerät können Sie in Verbindung mit dieser Antriebseinheit keinen An-
triebsstrang in Betrieb nehmen. Eine Anpassung des Antriebsstrangs können Sie mit
der Engineering-Software MOVISUITE
10.10.1 Bediengerät CBG21A

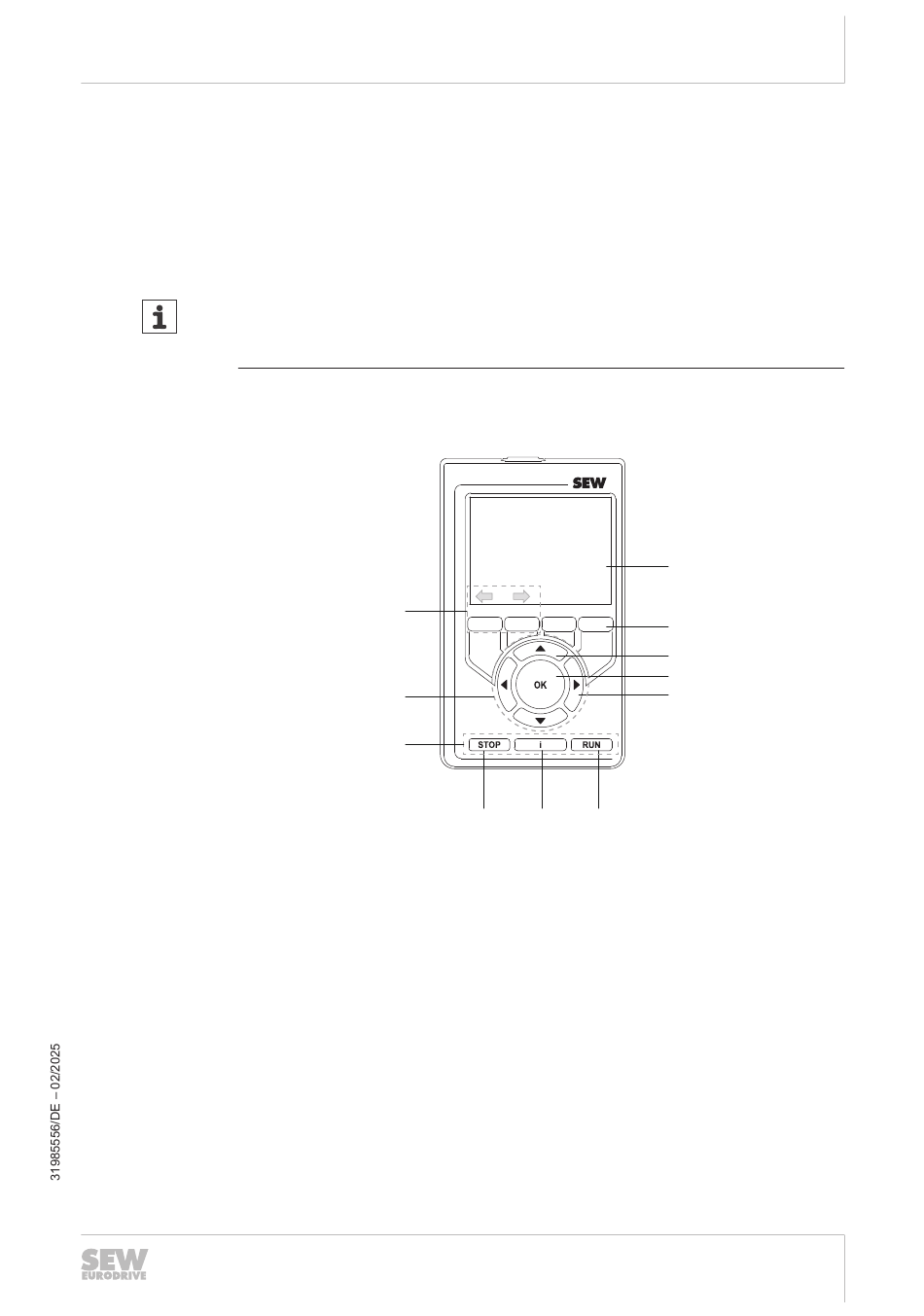

Das folgende Bild zeigt das Bediengerät CBG21A:
[1]
[2]
a = Fest belegt mit Zurück/Weiter
b = Navigieren im Menü
[3]
[4]
[5]
Bei dem Bediengerät CBG21A ist die Benutzerführung mehrsprachig ausgeführt.
Feld aktivieren
Gehen Sie folgendermaßen vor:
1. Wählen Sie ein Feld mit den Pfeiltasten <aufwärts/abwärts>.
2. Aktivieren Sie das Feld mit der Taste <OK>.
a
b
c
Farbdisplay
4 Funktionstasten, die kontextabhängig belegt werden. Die zugewiesenen
Funktionen werden über den Tasten im Farbdisplay angezeigt.
Pfeiltasten <aufwärts/abwärts>
Taste <OK>
Pfeiltasten <links/rechts>
Inbetriebnahme mit Bediengerät CBG21A
®
durchführen.
[6]
[7]
[8]
c = Bedienbereich Handbetrieb
[6]
Taste <STOP>
[7]
Informationstaste <I>
[8]
Taste <RUN>
Produkthandbuch – MOVIMOT
Inbetriebnahme
[1]
[2]
[3]
[4]
[5]
9007225148764555
®
