Geräteaufbau
7
Elektronik
7.6.4

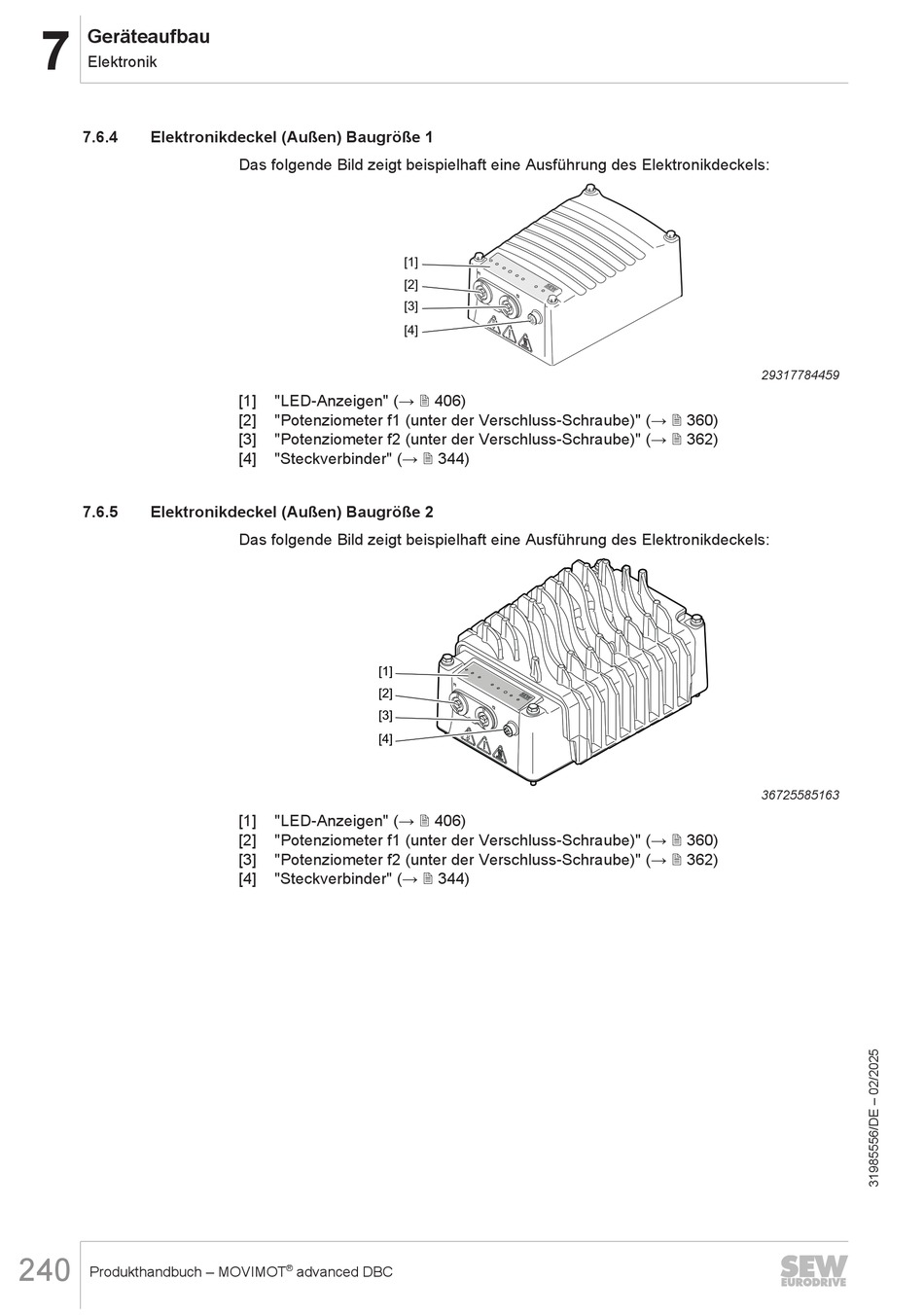

Elektronikdeckel (Außen) Baugröße 1
7.6.5
Elektronikdeckel (Außen) Baugröße 2
240
Produkthandbuch – MOVIMOT
Das folgende Bild zeigt beispielhaft eine Ausführung des Elektronikdeckels:
[1]
[2]
[3]
[4]
[1]
"LED-Anzeigen" (→ 2 406)
[2]
"Potenziometer f1 (unter der Verschluss-Schraube)" (→ 2 360)
[3]
"Potenziometer f2 (unter der Verschluss-Schraube)" (→ 2 362)
[4]
"Steckverbinder" (→ 2 344)
Das folgende Bild zeigt beispielhaft eine Ausführung des Elektronikdeckels:
[1]
[2]
[3]
[4]
[1]
"LED-Anzeigen" (→ 2 406)
[2]
"Potenziometer f1 (unter der Verschluss-Schraube)" (→ 2 360)
[3]
"Potenziometer f2 (unter der Verschluss-Schraube)" (→ 2 362)
[4]
"Steckverbinder" (→ 2 344)
®
advanced DBC
29317784459
36725585163
