11
Betrieb
11.1
Wartungsschalter
11.1.1
Lasttrennschalter /D11
Stromschlag durch gefährliche Spannungen an den Netzklemmen.
Der Lasttrennschalter trennt den Elektronikdeckel von der Spannungsversorgung.
Die Klemmen des Geräts stehen weiterhin unter Spannung.
•
•
•
ACHTUNG
Vorzeitige Alterung der Schaltkontakte.
•
Der Lasttrennschalter des Geräts dient dazu, die Spannungsversorgung zum Elektro-
nikdeckel zu unterbrechen. Die Versorgung der Steuereinheit des dezentralen Umrich-
ters bleibt nach dem Öffnen des Lasttrennschalters nur erhalten, wenn die optionale
externe DC-24-V-Stützspannung anliegt.
Der Rückmeldekontakt (Öffner) des Lasttrennschalters wirkt auf den Digitaleingang
DI08. Wenn die DC-24-V-Stützspannung am Gerät anliegt, können Sie den Status des
Lasttrennschalters am Digitaleingang DI08 abfragen.

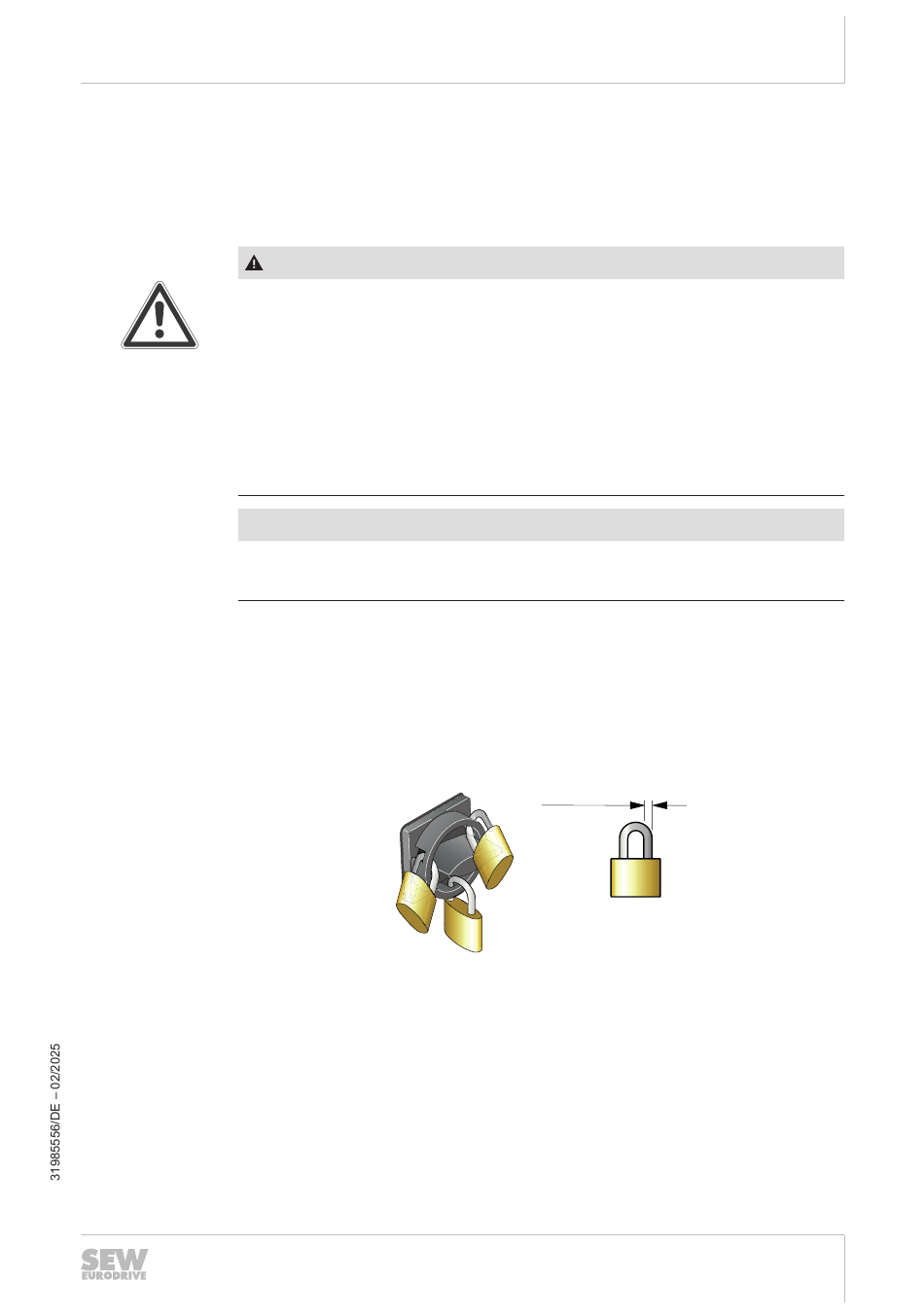

Der Lasttrennschalter ist 3-fach abschließbar.
11.2
Binärsteuerung
Das Verhalten der Antriebseinheit hängt von folgenden Faktoren ab:
•
•
Die folgende Tabelle beschreibt die Steuerfunktionen in Verbindung mit den vordefi-
nierten Konfigurationen der digitalen Eingänge.
WARNUNG
Bei vorschriftsmäßiger Installation sind die Klemmen des Geräts berührsicher
ausgeführt.
Sichern Sie das Gerät gegen unbeabsichtigtes Zuschalten der Spannungsversor-
gung.
Warten Sie mindestens folgende Zeit, bevor Sie den Elektronikdeckel abnehmen:
5 Minuten
Vermeiden Sie das Schalten des Lasttrennschalters unter Last.
Gewählte Konfiguration der digitalen Eingänge.
Status der digitalen Eingänge.
Ø 5 – Ø 8 mm
Produkthandbuch – MOVIMOT
Betrieb
11
Wartungsschalter
26585544715
381
®
advanced DBC
