Wandbefestigung CBM22A/K-2.0
Beschreibung
Die Wandbefestigung CBM22A/K-2.0 dient zur Montage der Bediengeräte CBG11A,
CBG21A oder CBG22A.
Mit dem integrierten Schlüsselschalter können Sie die Funktionen in Verbindung mit
dem Vorortbediengerät CBG22A (z. B. Handbetrieb) aktivieren.
Zum Anschluss an die Engineering-Schnittstelle X4142 des Geräts verfügt die Wand-
befestigung CBM22A/K-2.0 über ein Anschlusskabel mit einem M12-Steckverbinder

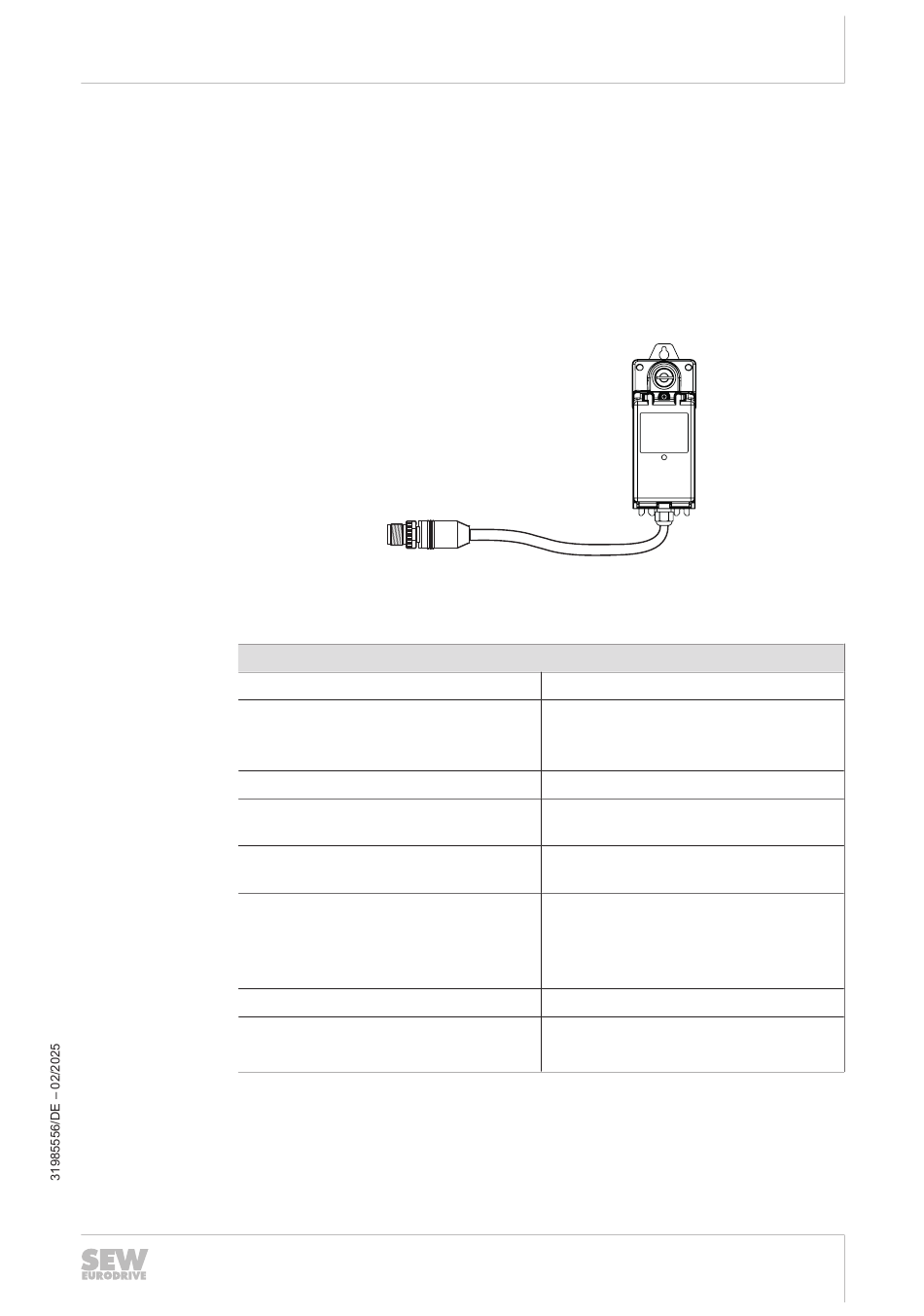

(siehe folgendes Bild).
Technische Daten
Sachnummer
Lieferumfang
Biegeradius Anschlusskabel
Anschluss
Schutzklasse
Abmessungen in mm (H × B × T)
Einbauabstand Frontklappe
mechanische Festigkeit
Wandbefestigung CBM22A/K-2.0
28282892
•
CBM22A/K‑2.0
•
Anschlusskabel 2 m, Typ: LEO-
NI L TRAILING CABLE 4X1X0.15
min. 20 mm (4 × Kabeldurchmesser)
Steckverbinder M12, 5‑polig, male, B-
codiert
IP65 bei Anzugsdrehmoment der Deckel-
verschluss-Schraube 1.2 – 1.4 Nm
•
geschlossen: 230 × 81 × 71
•
geöffnet: 350 × 81 × 71
•
mit gestecktem Schlüssel:
230 × 81 × 85
min. 200 mm
3M5 gemäß DIN EN 60721-3-3: 1995
5M1 gemäß DIN EN 60721-3-5: 1997
Produkthandbuch – MOVIMOT
Technische Daten
Bediengeräte CBG.. und Zubehör
9007244991903243
®
