7.6.6

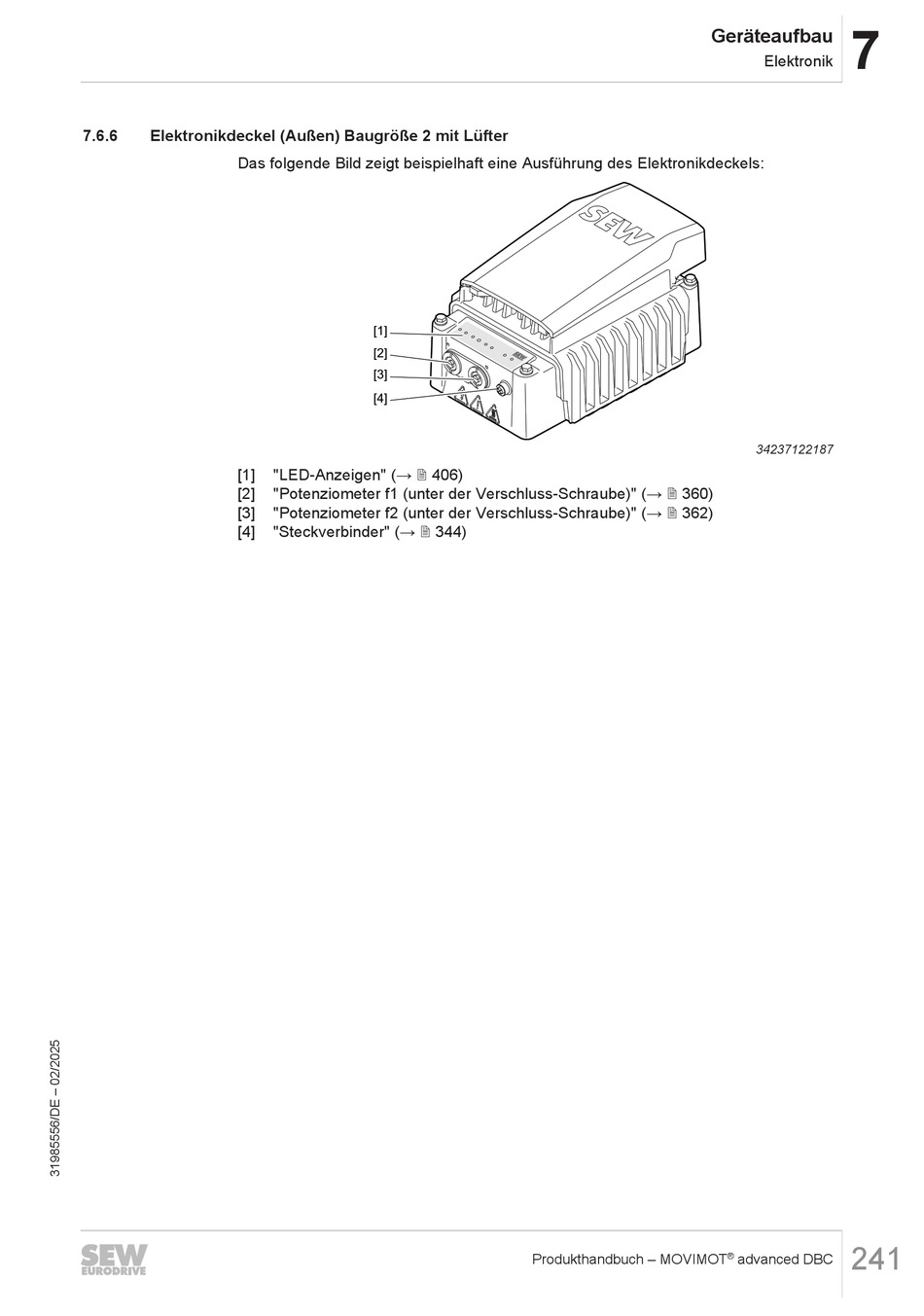

Elektronikdeckel (Außen) Baugröße 2 mit Lüfter
Das folgende Bild zeigt beispielhaft eine Ausführung des Elektronikdeckels:
[1]
[2]
[3]
[4]
[1]
[2]
[3]
[4]
"LED-Anzeigen" (→ 2 406)
"Potenziometer f1 (unter der Verschluss-Schraube)" (→ 2 360)
"Potenziometer f2 (unter der Verschluss-Schraube)" (→ 2 362)
"Steckverbinder" (→ 2 344)
Produkthandbuch – MOVIMOT
Geräteaufbau
7
Elektronik
34237122187
241
®
advanced DBC
