Mechanische Installation
8
Anziehdrehmomente
8.7
Anziehdrehmomente
8.7.1
Beispiel MOVIMOT
254
Produkthandbuch – MOVIMOT
®
advanced

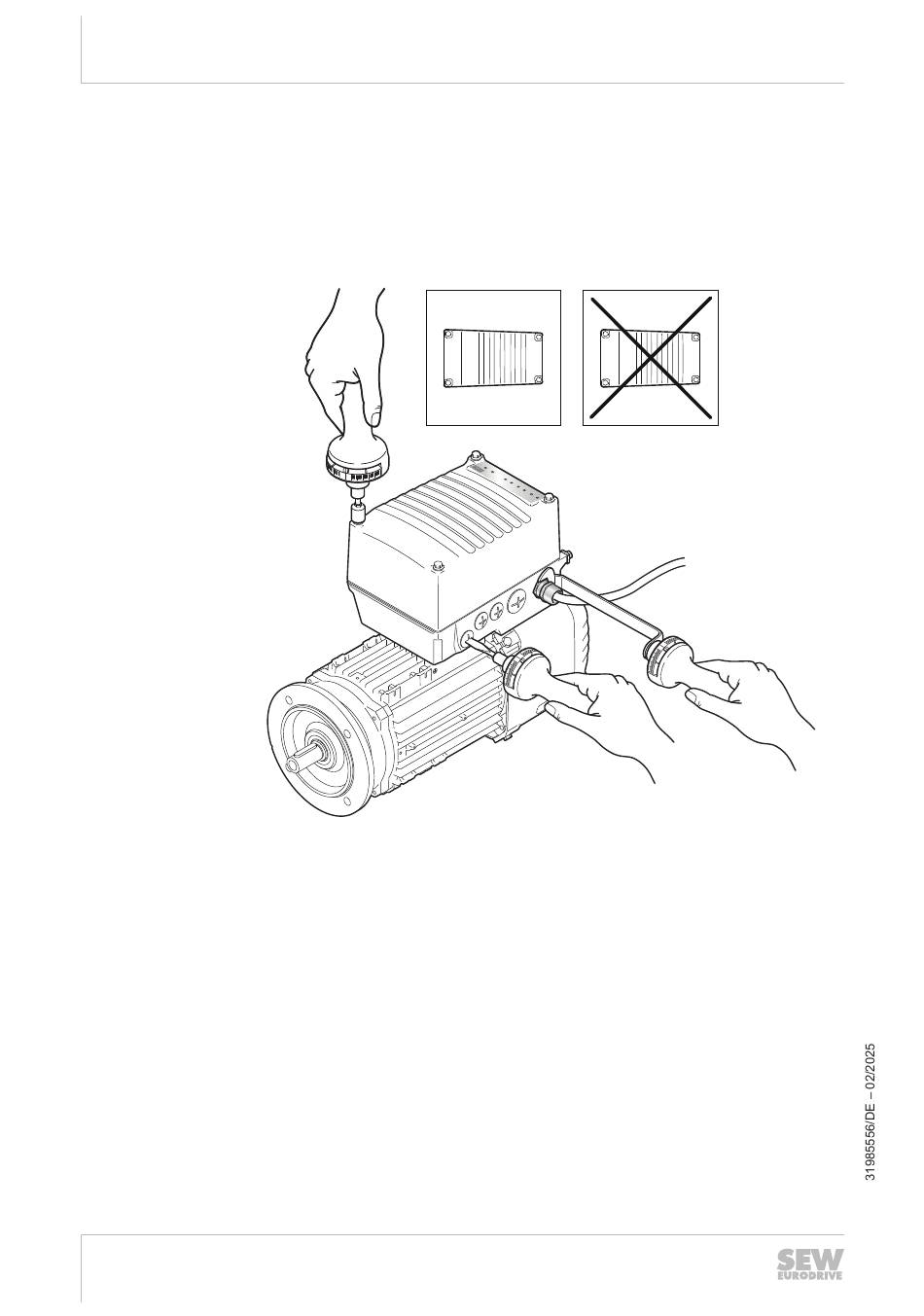

Das folgende Bild zeigt ein Beispiel zur Montage der Blindverschluss-Schrauben, der
Kabelverschraubungen und des Elektronikdeckels. Die Anzahl und Position der Blind-
verschluss-Verschraubungen und der Kabeleinführungen ist von der bestellten Varian-
te abhängig.
[1]
[1]
Ziehen Sie die Schrauben schrittweise über Kreuz mit einem Anziehdrehmo-
ment von 6.0 Nm (bei Baugröße 1) oder 9.5 Nm (bei Baugröße 2) fest.
[2]
Ziehen Sie die Kabelverschraubung mit einem Anziehdrehmoment gemäß
dem Kapitel "Anziehdrehmomente Kabelverschraubungen" fest.
[3]
Ziehen Sie die von SEW‑EURODRIVE mitgelieferten Blindverschluss-Schrau-
ben aus Kunststoff mit einem Anziehdrehmoment von 2.5 Nm fest.
®
advanced DBC
3
1
4
3
2
4
1
2
[2]
[3]
38411578379
