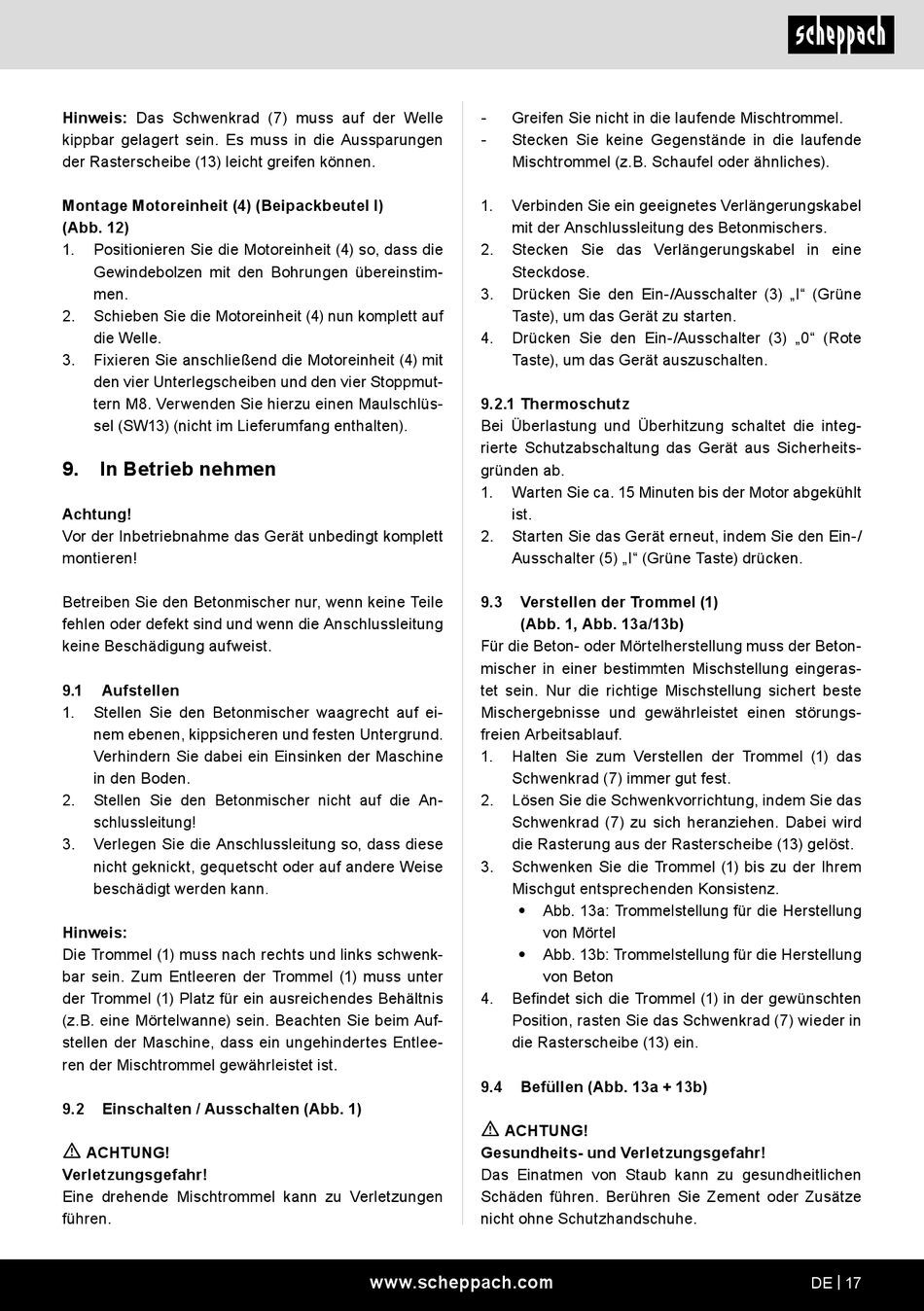

Scheppach MIX125 Originalbetriebsanleitung Seite 17

Hinweis: Das Schwenkrad (7) muss auf der Welle
kippbar gelagert sein. Es muss in die Aussparungen
der Rasterscheibe (13) leicht greifen können.
Montage Motoreinheit (4) (Beipackbeutel I)
(Abb. 12)
1. Positionieren Sie die Motoreinheit (4) so, dass die
Gewindebolzen mit den Bohrungen übereinstim-
men.
2. Schieben Sie die Motoreinheit (4) nun komplett auf
die Welle.
3. Fixieren Sie anschließend die Motoreinheit (4) mit
den vier Unterlegscheiben und den vier Stoppmut-
tern M8. Verwenden Sie hierzu einen Maulschlüs-
sel (SW13) (nicht im Lieferumfang enthalten).
9. In Betrieb nehmen
Achtung!
Vor der Inbetriebnahme das Gerät unbedingt komplett
montieren!
Betreiben Sie den Betonmischer nur, wenn keine Teile
fehlen oder defekt sind und wenn die Anschlussleitung
keine Beschädigung aufweist.
9.1 Aufstellen
1. Stellen Sie den Betonmischer waagrecht auf ei-
nem ebenen, kippsicheren und festen Untergrund.
Verhindern Sie dabei ein Einsinken der Maschine
in den Boden.
2. Stellen Sie den Betonmischer nicht auf die An-
schlussleitung!
3. Verlegen Sie die Anschlussleitung so, dass diese
nicht geknickt, gequetscht oder auf andere Weise
beschädigt werden kann.
Hinweis:
Die Trommel (1) muss nach rechts und links schwenk-
bar sein. Zum Entleeren der Trommel (1) muss unter
der Trommel (1) Platz für ein ausreichendes Behältnis
(z.B. eine Mörtelwanne) sein. Beachten Sie beim Auf-
stellen der Maschine, dass ein ungehindertes Entlee-
ren der Mischtrommel gewährleistet ist.
9.2 Einschalten / Ausschalten (Abb. 1)
m
ACHTUNG!
Verletzungsgefahr!
Eine drehende Mischtrommel kann zu Verletzungen
führen.
-
Greifen Sie nicht in die laufende Mischtrommel.
-
Stecken Sie keine Gegenstände in die laufende
Mischtrommel (z.B. Schaufel oder ähnliches).
1. Verbinden Sie ein geeignetes Verlängerungskabel
mit der Anschlussleitung des Betonmischers.
2. Stecken Sie das Verlängerungskabel in eine
Steckdose.
3. Drücken Sie den Ein-/Ausschalter (3) „I" (Grüne
Taste), um das Gerät zu starten.
4. Drücken Sie den Ein-/Ausschalter (3) „0" (Rote
Taste), um das Gerät auszuschalten.
9.2.1 Thermoschutz
Bei Überlastung und Überhitzung schaltet die integ-
rierte Schutzabschaltung das Gerät aus Sicherheits-
gründen ab.
1. Warten Sie ca. 15 Minuten bis der Motor abgekühlt
ist.
2. Starten Sie das Gerät erneut, indem Sie den Ein-/
Ausschalter (5) „I" (Grüne Taste) drücken.
9.3 Verstellen der Trommel (1)
(Abb. 1, Abb. 13a/13b)
Für die Beton- oder Mörtelherstellung muss der Beton-
mischer in einer bestimmten Mischstellung eingeras-
tet sein. Nur die richtige Mischstellung sichert beste
Mischergebnisse und gewährleistet einen störungs-
freien Arbeitsablauf.
1. Halten Sie zum Verstellen der Trommel (1) das
Schwenkrad (7) immer gut fest.
2. Lösen Sie die Schwenkvorrichtung, indem Sie das
Schwenkrad (7) zu sich heranziehen. Dabei wird
die Rasterung aus der Rasterscheibe (13) gelöst.
3. Schwenken Sie die Trommel (1) bis zu der Ihrem
Mischgut entsprechenden Konsistenz.
•
Abb. 13a: Trommelstellung für die Herstellung
von Mörtel
•
Abb. 13b: Trommelstellung für die Herstellung
von Beton
4. Befindet sich die Trommel (1) in der gewünschten
Position, rasten Sie das Schwenkrad (7) wieder in
die Rasterscheibe (13) ein.
9.4 Befüllen (Abb. 13a + 13b)
m
ACHTUNG!
Gesundheits- und Verletzungsgefahr!
Das Einatmen von Staub kann zu gesundheitlichen
Schäden führen. Berühren Sie Zement oder Zusätze
nicht ohne Schutzhandschuhe.
