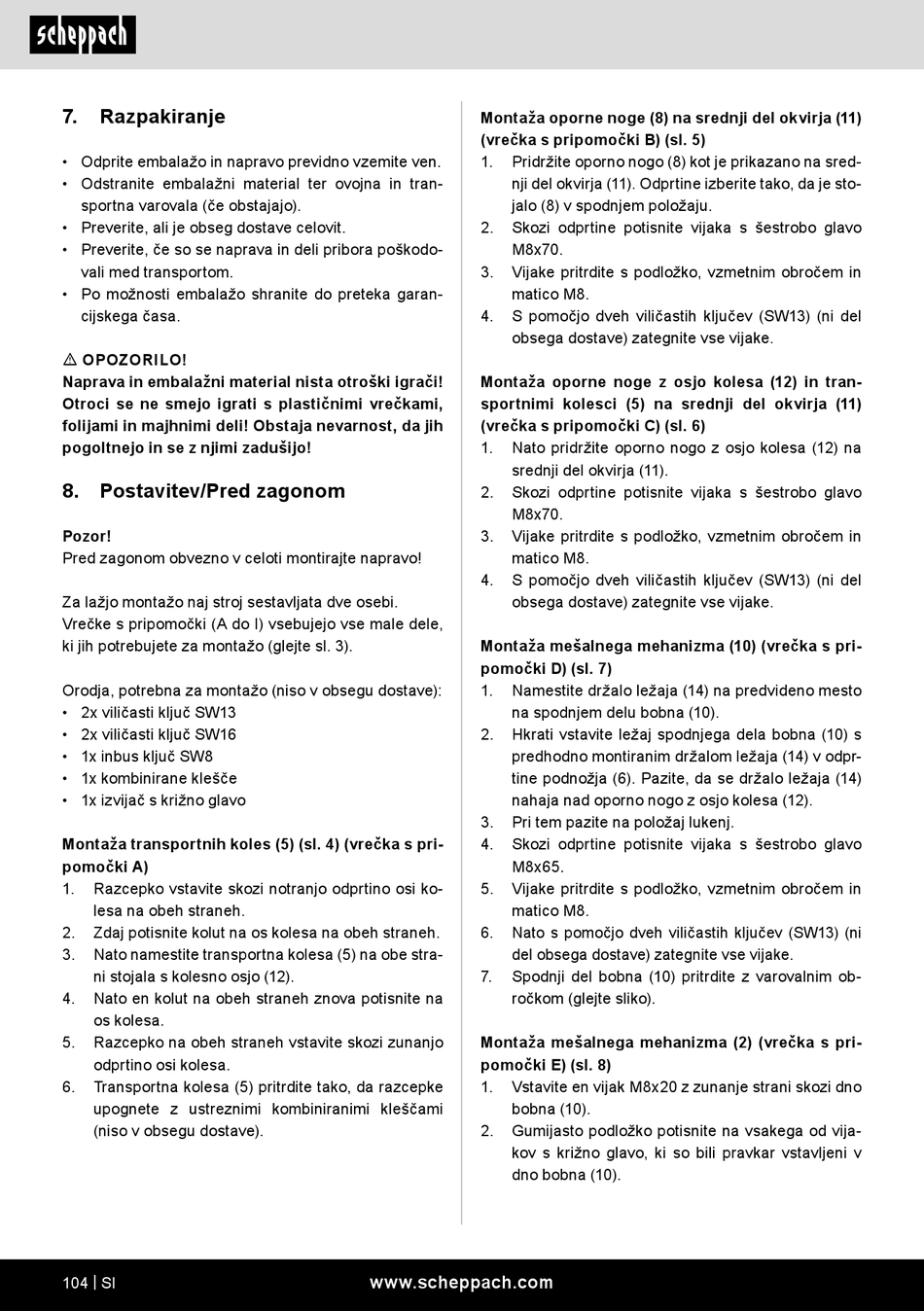

7. Razpakiranje
• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in tran-
sportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, če so se naprava in deli pribora poškodo-
vali med transportom.
• Po možnosti embalažo shranite do preteka garan-
cijskega časa.
m OPOZORILO!
Naprava in embalažni material nista otroški igrači!
Otroci se ne smejo igrati s plastičnimi vrečkami,
folijami in majhnimi deli! Obstaja nevarnost, da jih
pogoltnejo in se z njimi zadušijo!
8. Postavitev/Pred zagonom
Pozor!
Pred zagonom obvezno v celoti montirajte napravo!
Za lažjo montažo naj stroj sestavljata dve osebi.
Vrečke s pripomočki (A do I) vsebujejo vse male dele,
ki jih potrebujete za montažo (glejte sl. 3).
Orodja, potrebna za montažo (niso v obsegu dostave):
• 2x viličasti ključ SW13
• 2x viličasti ključ SW16
• 1x inbus ključ SW8
• 1x kombinirane klešče
• 1x izvijač s križno glavo
Montaža transportnih koles (5) (sl. 4) (vrečka s pri-
pomočki A)
1. Razcepko vstavite skozi notranjo odprtino osi ko-
lesa na obeh straneh.
2. Zdaj potisnite kolut na os kolesa na obeh straneh.
3. Nato namestite transportna kolesa (5) na obe stra-
ni stojala s kolesno osjo (12).
4. Nato en kolut na obeh straneh znova potisnite na
os kolesa.
5. Razcepko na obeh straneh vstavite skozi zunanjo
odprtino osi kolesa.
6. Transportna kolesa (5) pritrdite tako, da razcepke
upognete z ustreznimi kombiniranimi kleščami
(niso v obsegu dostave).
104 | SI
Montaža oporne noge (8) na srednji del okvirja (11)
(vrečka s pripomočki B) (sl. 5)
1. Pridržite oporno nogo (8) kot je prikazano na sred-
nji del okvirja (11). Odprtine izberite tako, da je sto-
jalo (8) v spodnjem položaju.
2. Skozi odprtine potisnite vijaka s šestrobo glavo
M8x70.
3. Vijake pritrdite s podložko, vzmetnim obročem in
matico M8.
4. S pomočjo dveh viličastih ključev (SW13) (ni del
obsega dostave) zategnite vse vijake.
Montaža oporne noge z osjo kolesa (12) in tran-
sportnimi kolesci (5) na srednji del okvirja (11)
(vrečka s pripomočki C) (sl. 6)
1. Nato pridržite oporno nogo z osjo kolesa (12) na
srednji del okvirja (11).
2. Skozi odprtine potisnite vijaka s šestrobo glavo
M8x70.
3. Vijake pritrdite s podložko, vzmetnim obročem in
matico M8.
4. S pomočjo dveh viličastih ključev (SW13) (ni del
obsega dostave) zategnite vse vijake.
Montaža mešalnega mehanizma (10) (vrečka s pri-
pomočki D) (sl. 7)
1. Namestite držalo ležaja (14) na predvideno mesto
na spodnjem delu bobna (10).
2. Hkrati vstavite ležaj spodnjega dela bobna (10) s
predhodno montiranim držalom ležaja (14) v odpr-
tine podnožja (6). Pazite, da se držalo ležaja (14)
nahaja nad oporno nogo z osjo kolesa (12).
3. Pri tem pazite na položaj lukenj.
4. Skozi odprtine potisnite vijaka s šestrobo glavo
M8x65.
5. Vijake pritrdite s podložko, vzmetnim obročem in
matico M8.
6. Nato s pomočjo dveh viličastih ključev (SW13) (ni
del obsega dostave) zategnite vse vijake.
7. Spodnji del bobna (10) pritrdite z varovalnim ob-
ročkom (glejte sliko).
Montaža mešalnega mehanizma (2) (vrečka s pri-
pomočki E) (sl. 8)
1. Vstavite en vijak M8x20 z zunanje strani skozi dno
bobna (10).
2. Gumijasto podložko potisnite na vsakega od vija-
kov s križno glavo, ki so bili pravkar vstavljeni v
dno bobna (10).
