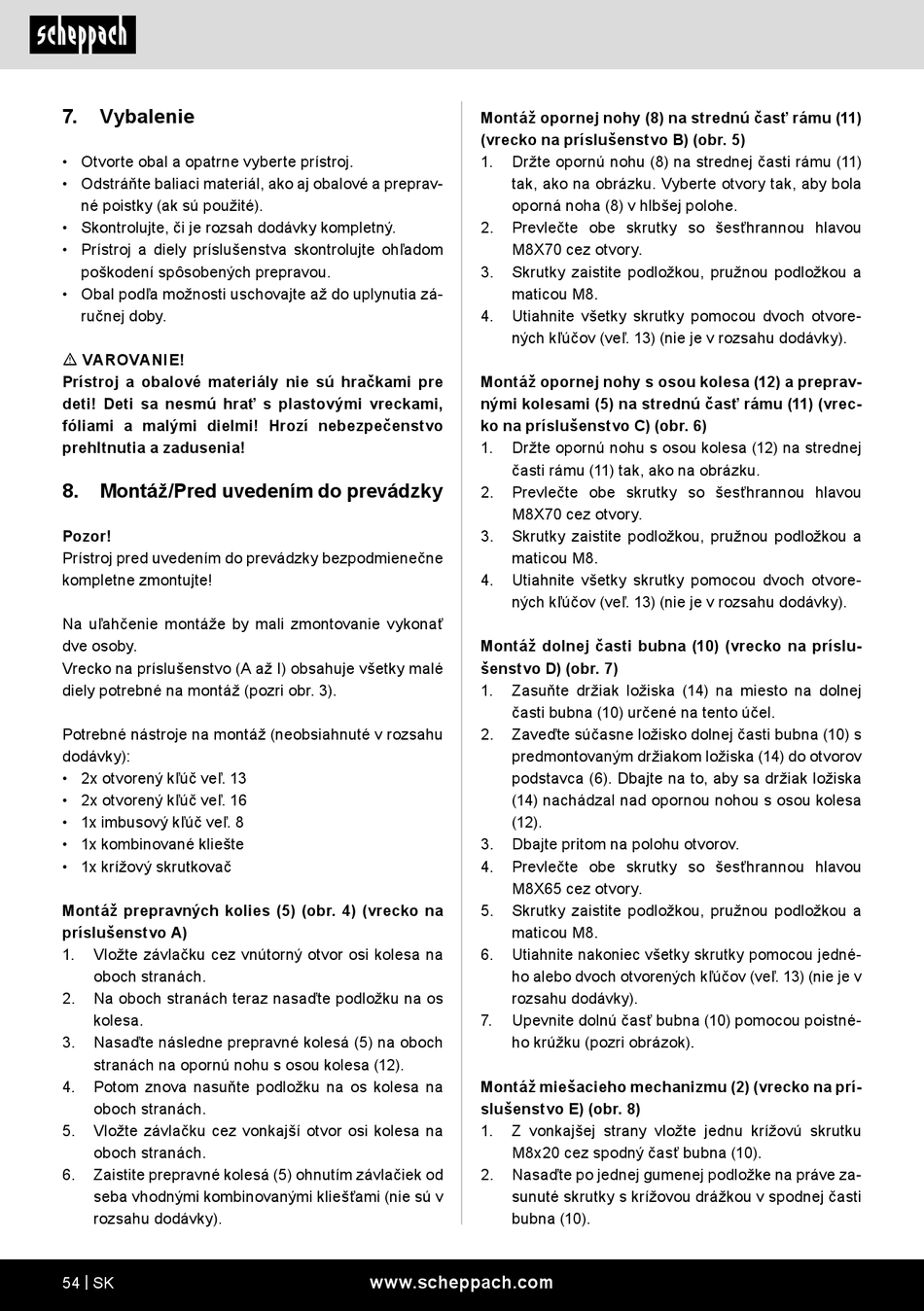

7. Vybalenie
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a preprav-
né poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby.
m VAROVANIE!
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami a malými dielmi! Hrozí nebezpečenstvo
prehltnutia a zadusenia!
8. Montáž/Pred uvedením do prevádzky
Pozor!
Prístroj pred uvedením do prevádzky bezpodmienečne
kompletne zmontujte!
Na uľahčenie montáže by mali zmontovanie vykonať
dve osoby.
Vrecko na príslušenstvo (A až I) obsahuje všetky malé
diely potrebné na montáž (pozri obr. 3).
Potrebné nástroje na montáž (neobsiahnuté v rozsahu
dodávky):
• 2x otvorený kľúč veľ. 13
• 2x otvorený kľúč veľ. 16
• 1x imbusový kľúč veľ. 8
• 1x kombinované kliešte
• 1x krížový skrutkovač
Montáž prepravných kolies (5) (obr. 4) (vrecko na
príslušenstvo A)
1. Vložte závlačku cez vnútorný otvor osi kolesa na
oboch stranách.
2. Na oboch stranách teraz nasaďte podložku na os
kolesa.
3. Nasaďte následne prepravné kolesá (5) na oboch
stranách na opornú nohu s osou kolesa (12).
4. Potom znova nasuňte podložku na os kolesa na
oboch stranách.
5. Vložte závlačku cez vonkajší otvor osi kolesa na
oboch stranách.
6. Zaistite prepravné kolesá (5) ohnutím závlačiek od
seba vhodnými kombinovanými kliešťami (nie sú v
rozsahu dodávky).
54 | SK
Montáž opornej nohy (8) na strednú časť rámu (11)
(vrecko na príslušenstvo B) (obr. 5)
1. Držte opornú nohu (8) na strednej časti rámu (11)
tak, ako na obrázku. Vyberte otvory tak, aby bola
oporná noha (8) v hlbšej polohe.
2. Prevlečte obe skrutky so šesťhrannou hlavou
M8X70 cez otvory.
3. Skrutky zaistite podložkou, pružnou podložkou a
maticou M8.
4. Utiahnite všetky skrutky pomocou dvoch otvore-
ných kľúčov (veľ. 13) (nie je v rozsahu dodávky).
Montáž opornej nohy s osou kolesa (12) a preprav-
nými kolesami (5) na strednú časť rámu (11) (vrec-
ko na príslušenstvo C) (obr. 6)
1. Držte opornú nohu s osou kolesa (12) na strednej
časti rámu (11) tak, ako na obrázku.
2. Prevlečte obe skrutky so šesťhrannou hlavou
M8X70 cez otvory.
3. Skrutky zaistite podložkou, pružnou podložkou a
maticou M8.
4. Utiahnite všetky skrutky pomocou dvoch otvore-
ných kľúčov (veľ. 13) (nie je v rozsahu dodávky).
Montáž dolnej časti bubna (10) (vrecko na príslu-
šenstvo D) (obr. 7)
1. Zasuňte držiak ložiska (14) na miesto na dolnej
časti bubna (10) určené na tento účel.
2. Zaveďte súčasne ložisko dolnej časti bubna (10) s
predmontovaným držiakom ložiska (14) do otvorov
podstavca (6). Dbajte na to, aby sa držiak ložiska
(14) nachádzal nad opornou nohou s osou kolesa
(12).
3. Dbajte pritom na polohu otvorov.
4. Prevlečte obe skrutky so šesťhrannou hlavou
M8X65 cez otvory.
5. Skrutky zaistite podložkou, pružnou podložkou a
maticou M8.
6. Utiahnite nakoniec všetky skrutky pomocou jedné-
ho alebo dvoch otvorených kľúčov (veľ. 13) (nie je v
rozsahu dodávky).
7. Upevnite dolnú časť bubna (10) pomocou poistné-
ho krúžku (pozri obrázok).
Montáž miešacieho mechanizmu (2) (vrecko na prí-
slušenstvo E) (obr. 8)
1. Z vonkajšej strany vložte jednu krížovú skrutku
M8x20 cez spodný časť bubna (10).
2. Nasaďte po jednej gumenej podložke na práve za-
sunuté skrutky s krížovou drážkou v spodnej časti
bubna (10).
