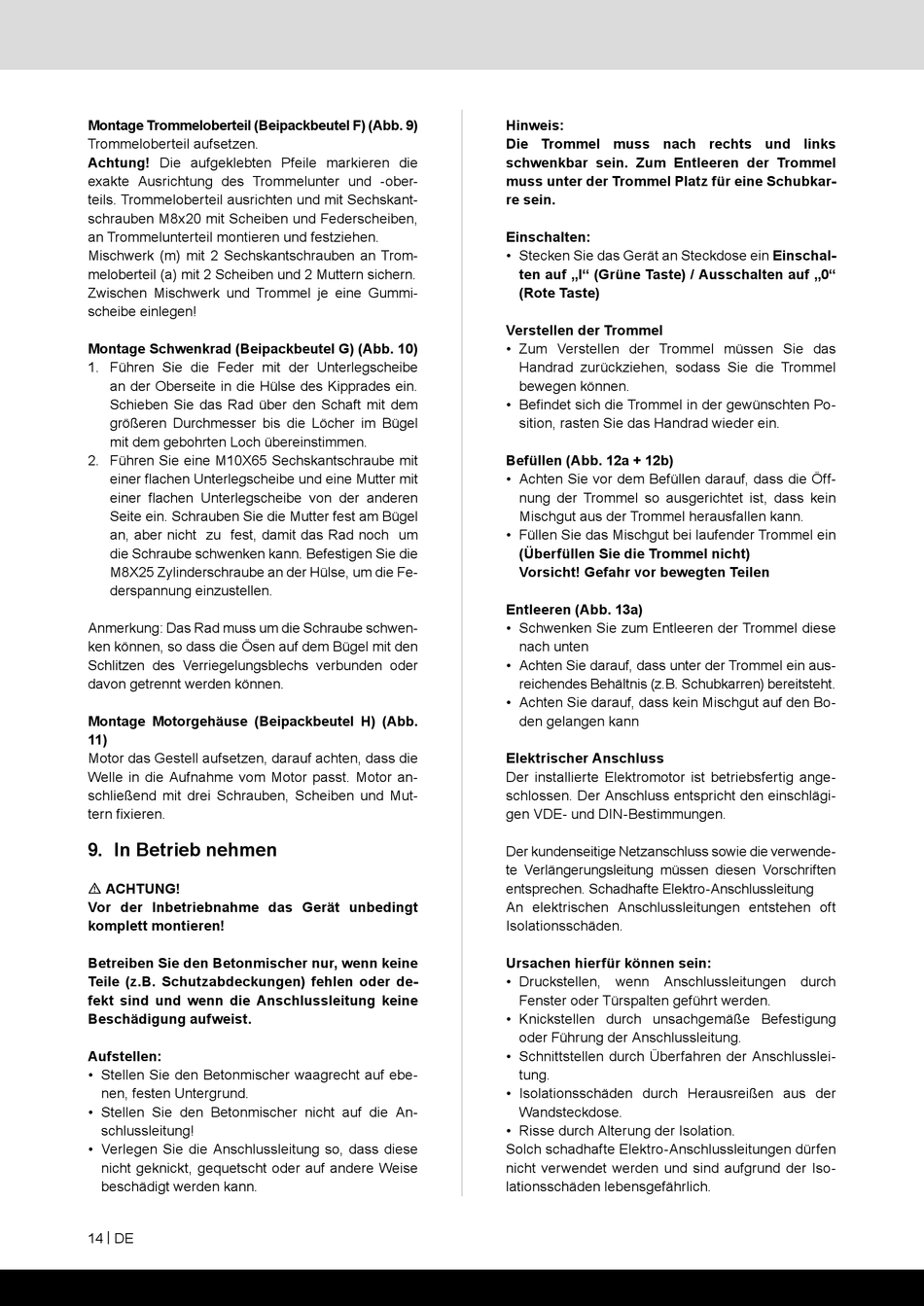

Montage Trommeloberteil (Beipackbeutel F) (Abb. 9)
Trommeloberteil aufsetzen.
Achtung! Die aufgeklebten Pfeile markieren die
exakte Ausrichtung des Trommelunter und -ober-
teils. Trommeloberteil ausrichten und mit Sechskant-
schrauben M8x20 mit Scheiben und Federscheiben,
an Trommelunterteil montieren und festziehen.
Mischwerk (m) mit 2 Sechskantschrauben an Trom-
meloberteil (a) mit 2 Scheiben und 2 Muttern sichern.
Zwischen Mischwerk und Trommel je eine Gummi-
scheibe einlegen!
Montage Schwenkrad (Beipackbeutel G) (Abb. 10)
1. Führen Sie die Feder mit der Unterlegscheibe
an der Oberseite in die Hülse des Kipprades ein.
Schieben Sie das Rad über den Schaft mit dem
größeren Durchmesser bis die Löcher im Bügel
mit dem gebohrten Loch übereinstimmen.
2. Führen Sie eine M10X65 Sechskantschraube mit
einer flachen Unterlegscheibe und eine Mutter mit
einer flachen Unterlegscheibe von der anderen
Seite ein. Schrauben Sie die Mutter fest am Bügel
an, aber nicht zu fest, damit das Rad noch um
die Schraube schwenken kann. Befestigen Sie die
M8X25 Zylinderschraube an der Hülse, um die Fe-
derspannung einzustellen.
Anmerkung: Das Rad muss um die Schraube schwen-
ken können, so dass die Ösen auf dem Bügel mit den
Schlitzen des Verriegelungsblechs verbunden oder
davon getrennt werden können.
Montage Motorgehäuse (Beipackbeutel H) (Abb.
11)
Motor das Gestell aufsetzen, darauf achten, dass die
Welle in die Aufnahme vom Motor passt. Motor an-
schließend mit drei Schrauben, Scheiben und Mut-
tern fixieren.
9. In Betrieb nehmen
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Betreiben Sie den Betonmischer nur, wenn keine
Teile (z.B. Schutzabdeckungen) fehlen oder de-
fekt sind und wenn die Anschlussleitung keine
Beschädigung aufweist.
Aufstellen:
• Stellen Sie den Betonmischer waagrecht auf ebe-
nen, festen Untergrund.
• Stellen Sie den Betonmischer nicht auf die An-
schlussleitung!
• Verlegen Sie die Anschlussleitung so, dass diese
nicht geknickt, gequetscht oder auf andere Weise
beschädigt werden kann.
14 | DE
Hinweis:
Die Trommel muss nach rechts und links
schwenkbar sein. Zum Entleeren der Trommel
muss unter der Trommel Platz für eine Schubkar-
re sein.
Einschalten:
• Stecken Sie das Gerät an Steckdose ein Einschal-
ten auf „I" (Grüne Taste) / Ausschalten auf „0"
(Rote Taste)
Verstellen der Trommel
• Zum Verstellen der Trommel müssen Sie das
Handrad zurückziehen, sodass Sie die Trommel
bewegen können.
• Befindet sich die Trommel in der gewünschten Po-
sition, rasten Sie das Handrad wieder ein.
Befüllen (Abb. 12a + 12b)
• Achten Sie vor dem Befüllen darauf, dass die Öff-
nung der Trommel so ausgerichtet ist, dass kein
Mischgut aus der Trommel herausfallen kann.
• Füllen Sie das Mischgut bei laufender Trommel ein
(Überfüllen Sie die Trommel nicht)
Vorsicht! Gefahr vor bewegten Teilen
Entleeren (Abb. 13a)
• Schwenken Sie zum Entleeren der Trommel diese
nach unten
• Achten Sie darauf, dass unter der Trommel ein aus-
reichendes Behältnis (z.B. Schubkarren) bereitsteht.
• Achten Sie darauf, dass kein Mischgut auf den Bo-
den gelangen kann
Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwende-
te Verlängerungsleitung müssen diesen Vorschriften
entsprechen. Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Iso-
lationsschäden lebensgefährlich.
