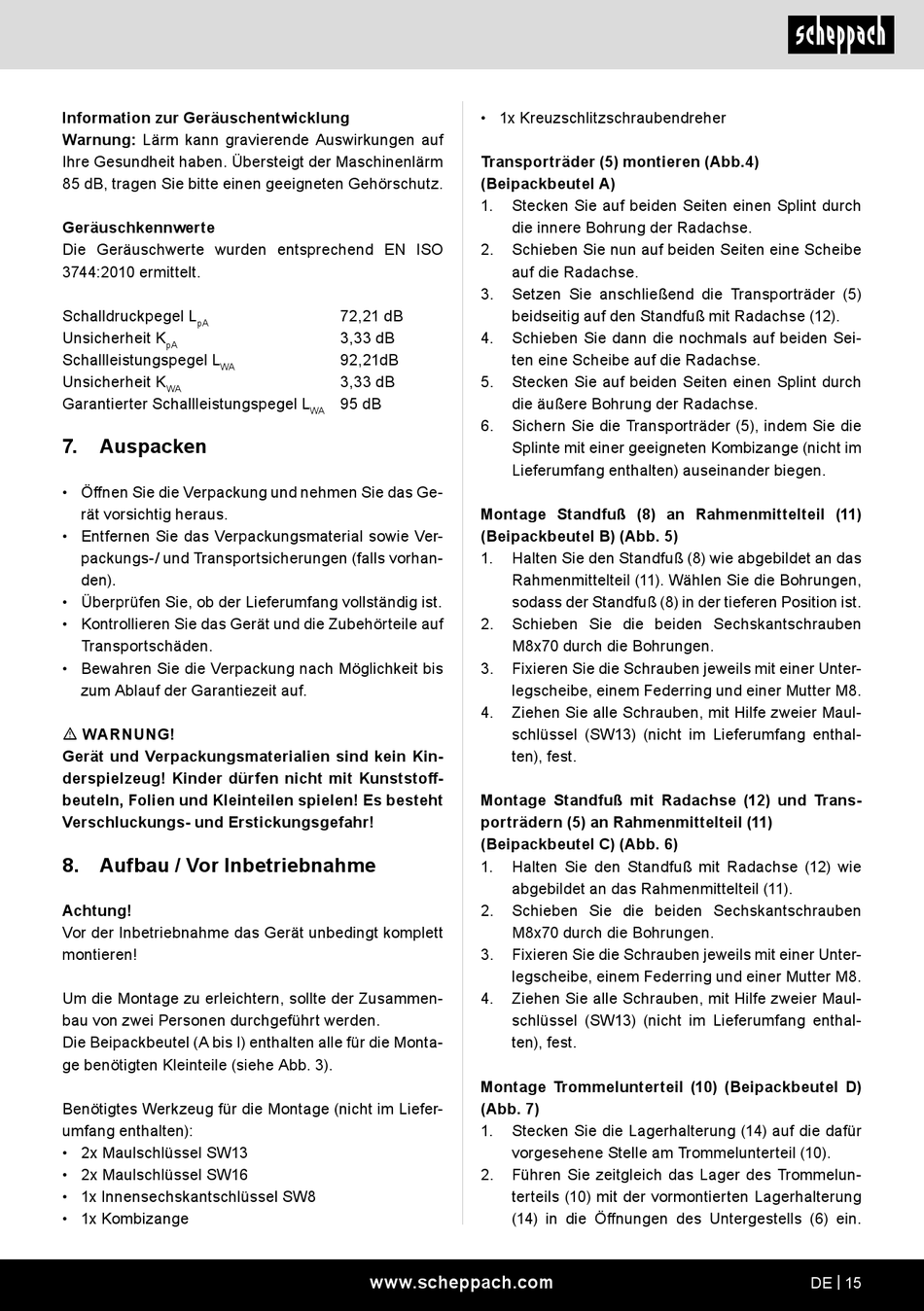

Scheppach MIX125 Originalbetriebsanleitung Seite 15

Information zur Geräuschentwicklung
Warnung: Lärm kann gravierende Auswirkungen auf
Ihre Gesundheit haben. Übersteigt der Maschinenlärm
85 dB, tragen Sie bitte einen geeigneten Gehörschutz.
Geräuschkennwerte
Die Geräuschwerte wurden entsprechend EN ISO
3744:2010 ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Garantierter Schallleistungspegel L
7. Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf
Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
m WARNUNG!
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
8. Aufbau / Vor Inbetriebnahme
Achtung!
Vor der Inbetriebnahme das Gerät unbedingt komplett
montieren!
Um die Montage zu erleichtern, sollte der Zusammen-
bau von zwei Personen durchgeführt werden.
Die Beipackbeutel (A bis I) enthalten alle für die Monta-
ge benötigten Kleinteile (siehe Abb. 3).
Benötigtes Werkzeug für die Montage (nicht im Liefer-
umfang enthalten):
• 2x Maulschlüssel SW13
• 2x Maulschlüssel SW16
• 1x Innensechskantschlüssel SW8
• 1x Kombizange
• 1x Kreuzschlitzschraubendreher
Transporträder (5) montieren (Abb.4)
(Beipackbeutel A)
1.
2.
3.
72,21 dB
3,33 dB 4.
92,21dB
3,33 dB 5.
95 dB
WA
6.
Montage Standfuß (8) an Rahmenmittelteil (11)
(Beipackbeutel B) (Abb. 5)
1.
2.
3.
4.
Montage Standfuß mit Radachse (12) und Trans-
porträdern (5) an Rahmenmittelteil (11)
(Beipackbeutel C) (Abb. 6)
1.
2.
3.
4.
Montage Trommelunterteil (10) (Beipackbeutel D)
(Abb. 7)
1.
2.
www.scheppach.com
Stecken Sie auf beiden Seiten einen Splint durch
die innere Bohrung der Radachse.
Schieben Sie nun auf beiden Seiten eine Scheibe
auf die Radachse.
Setzen Sie anschließend die Transporträder (5)
beidseitig auf den Standfuß mit Radachse (12).
Schieben Sie dann die nochmals auf beiden Sei-
ten eine Scheibe auf die Radachse.
Stecken Sie auf beiden Seiten einen Splint durch
die äußere Bohrung der Radachse.
Sichern Sie die Transporträder (5), indem Sie die
Splinte mit einer geeigneten Kombizange (nicht im
Lieferumfang enthalten) auseinander biegen.
Halten Sie den Standfuß (8) wie abgebildet an das
Rahmenmittelteil (11). Wählen Sie die Bohrungen,
sodass der Standfuß (8) in der tieferen Position ist.
Schieben Sie die beiden Sechskantschrauben
M8x70 durch die Bohrungen.
Fixieren Sie die Schrauben jeweils mit einer Unter-
legscheibe, einem Federring und einer Mutter M8.
Ziehen Sie alle Schrauben, mit Hilfe zweier Maul-
schlüssel (SW13) (nicht im Lieferumfang enthal-
ten), fest.
Halten Sie den Standfuß mit Radachse (12) wie
abgebildet an das Rahmenmittelteil (11).
Schieben Sie die beiden Sechskantschrauben
M8x70 durch die Bohrungen.
Fixieren Sie die Schrauben jeweils mit einer Unter-
legscheibe, einem Federring und einer Mutter M8.
Ziehen Sie alle Schrauben, mit Hilfe zweier Maul-
schlüssel (SW13) (nicht im Lieferumfang enthal-
ten), fest.
Stecken Sie die Lagerhalterung (14) auf die dafür
vorgesehene Stelle am Trommelunterteil (10).
Führen Sie zeitgleich das Lager des Trommelun-
terteils (10) mit der vormontierten Lagerhalterung
(14) in die Öffnungen des Untergestells (6) ein.
