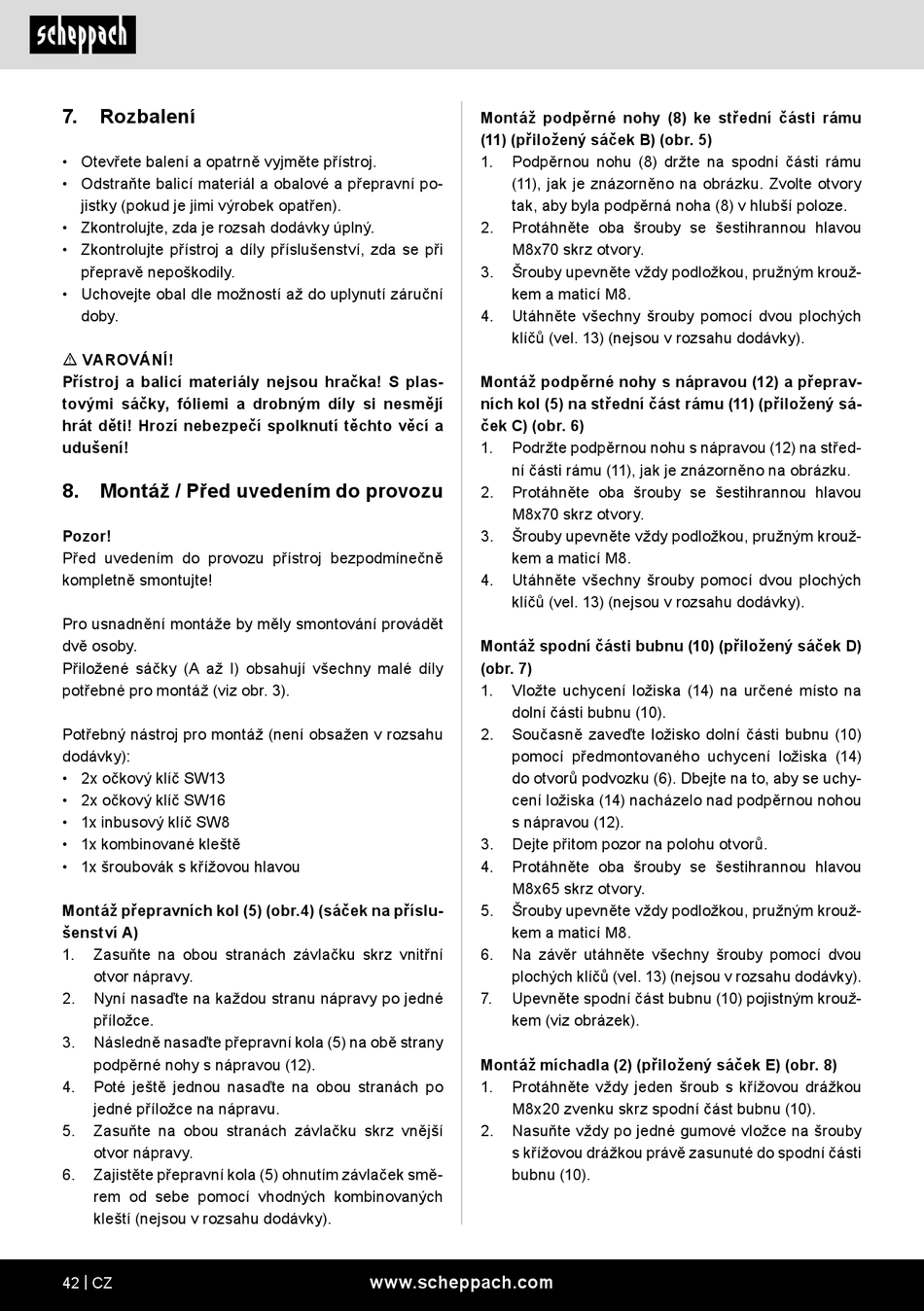

7. Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte balicí materiál a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
m VAROVÁNÍ!
Přístroj a balicí materiály nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
8. Montáž / Před uvedením do provozu
Pozor!
Před uvedením do provozu přístroj bezpodmínečně
kompletně smontujte!
Pro usnadnění montáže by měly smontování provádět
dvě osoby.
Přiložené sáčky (A až I) obsahují všechny malé díly
potřebné pro montáž (viz obr. 3).
Potřebný nástroj pro montáž (není obsažen v rozsahu
dodávky):
• 2x očkový klíč SW13
• 2x očkový klíč SW16
• 1x inbusový klíč SW8
• 1x kombinované kleště
• 1x šroubovák s křížovou hlavou
Montáž přepravních kol (5) (obr.4) (sáček na příslu-
šenství A)
1. Zasuňte na obou stranách závlačku skrz vnitřní
otvor nápravy.
2. Nyní nasaďte na každou stranu nápravy po jedné
příložce.
3. Následně nasaďte přepravní kola (5) na obě strany
podpěrné nohy s nápravou (12).
4. Poté ještě jednou nasaďte na obou stranách po
jedné příložce na nápravu.
5. Zasuňte na obou stranách závlačku skrz vnější
otvor nápravy.
6. Zajistěte přepravní kola (5) ohnutím závlaček smě-
rem od sebe pomocí vhodných kombinovaných
kleští (nejsou v rozsahu dodávky).
42 | CZ
Montáž podpěrné nohy (8) ke střední části rámu
(11) (přiložený sáček B) (obr. 5)
1. Podpěrnou nohu (8) držte na spodní části rámu
(11), jak je znázorněno na obrázku. Zvolte otvory
tak, aby byla podpěrná noha (8) v hlubší poloze.
2. Protáhněte oba šrouby se šestihrannou hlavou
M8x70 skrz otvory.
3. Šrouby upevněte vždy podložkou, pružným krouž-
kem a maticí M8.
4. Utáhněte všechny šrouby pomocí dvou plochých
klíčů (vel. 13) (nejsou v rozsahu dodávky).
Montáž podpěrné nohy s nápravou (12) a přeprav-
ních kol (5) na střední část rámu (11) (přiložený sá-
ček C) (obr. 6)
1. Podržte podpěrnou nohu s nápravou (12) na střed-
ní části rámu (11), jak je znázorněno na obrázku.
2. Protáhněte oba šrouby se šestihrannou hlavou
M8x70 skrz otvory.
3. Šrouby upevněte vždy podložkou, pružným krouž-
kem a maticí M8.
4. Utáhněte všechny šrouby pomocí dvou plochých
klíčů (vel. 13) (nejsou v rozsahu dodávky).
Montáž spodní části bubnu (10) (přiložený sáček D)
(obr. 7)
1. Vložte uchycení ložiska (14) na určené místo na
dolní části bubnu (10).
2. Současně zaveďte ložisko dolní části bubnu (10)
pomocí předmontovaného uchycení ložiska (14)
do otvorů podvozku (6). Dbejte na to, aby se uchy-
cení ložiska (14) nacházelo nad podpěrnou nohou
s nápravou (12).
3. Dejte přitom pozor na polohu otvorů.
4. Protáhněte oba šrouby se šestihrannou hlavou
M8x65 skrz otvory.
5. Šrouby upevněte vždy podložkou, pružným krouž-
kem a maticí M8.
6. Na závěr utáhněte všechny šrouby pomocí dvou
plochých klíčů (vel. 13) (nejsou v rozsahu dodávky).
7. Upevněte spodní část bubnu (10) pojistným krouž-
kem (viz obrázek).
Montáž míchadla (2) (přiložený sáček E) (obr. 8)
1. Protáhněte vždy jeden šroub s křížovou drážkou
M8x20 zvenku skrz spodní část bubnu (10).
2. Nasuňte vždy po jedné gumové vložce na šrouby
s křížovou drážkou právě zasunuté do spodní části
bubnu (10).
