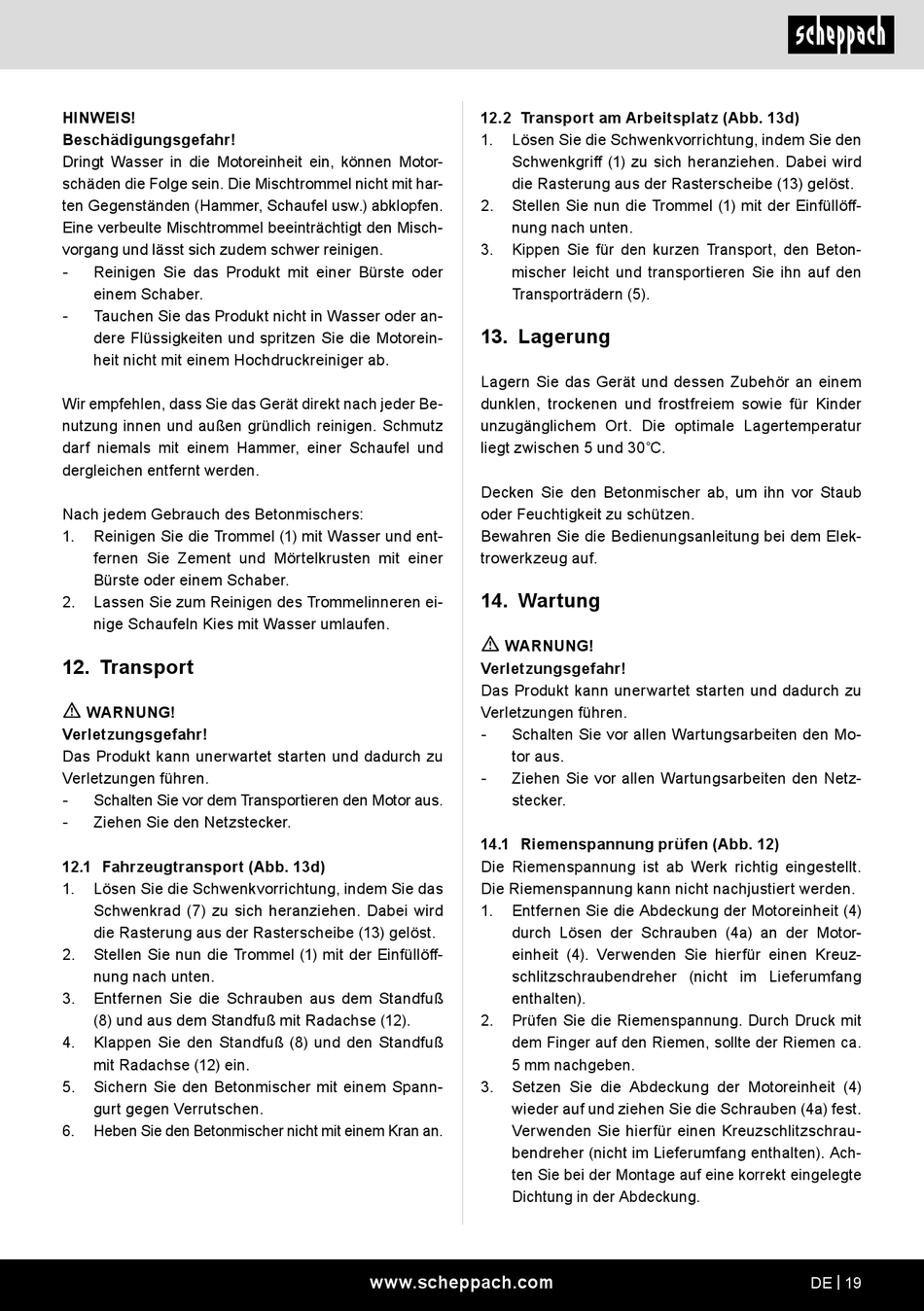

Transport; Transport Am Arbeitsplatz (Abb. 13D); Lagerung; Wartung - Scheppach Mix125 Originalbetriebsanleitung

HINWEIS!
Beschädigungsgefahr!
Dringt Wasser in die Motoreinheit ein, können Motor-
schäden die Folge sein. Die Mischtrommel nicht mit har-
ten Gegenständen (Hammer, Schaufel usw.) abklopfen.
Eine verbeulte Mischtrommel beeinträchtigt den Misch-
vorgang und lässt sich zudem schwer reinigen.
-
Reinigen Sie das Produkt mit einer Bürste oder
einem Schaber.
-
Tauchen Sie das Produkt nicht in Wasser oder an-
dere Flüssigkeiten und spritzen Sie die Motorein-
heit nicht mit einem Hochdruckreiniger ab.
Wir empfehlen, dass Sie das Gerät direkt nach jeder Be-
nutzung innen und außen gründlich reinigen. Schmutz
darf niemals mit einem Hammer, einer Schaufel und
dergleichen entfernt werden.
Nach jedem Gebrauch des Betonmischers:
1. Reinigen Sie die Trommel (1) mit Wasser und ent-
fernen Sie Zement und Mörtelkrusten mit einer
Bürste oder einem Schaber.
2. Lassen Sie zum Reinigen des Trommelinneren ei-
nige Schaufeln Kies mit Wasser umlaufen.

12. Transport

m
WARNUNG!
Verletzungsgefahr!
Das Produkt kann unerwartet starten und dadurch zu
Verletzungen führen.
-
Schalten Sie vor dem Transportieren den Motor aus.
-
Ziehen Sie den Netzstecker.
12.1 Fahrzeugtransport (Abb. 13d)
1. Lösen Sie die Schwenkvorrichtung, indem Sie das
Schwenkrad (7) zu sich heranziehen. Dabei wird
die Rasterung aus der Rasterscheibe (13) gelöst.
2. Stellen Sie nun die Trommel (1) mit der Einfüllöff-
nung nach unten.
3. Entfernen Sie die Schrauben aus dem Standfuß
(8) und aus dem Standfuß mit Radachse (12).
4. Klappen Sie den Standfuß (8) und den Standfuß
mit Radachse (12) ein.
5. Sichern Sie den Betonmischer mit einem Spann-
gurt gegen Verrutschen.
6. Heben Sie den Betonmischer nicht mit einem Kran an.

12.2 Transport am Arbeitsplatz (Abb. 13d)

1. Lösen Sie die Schwenkvorrichtung, indem Sie den
Schwenkgriff (1) zu sich heranziehen. Dabei wird
die Rasterung aus der Rasterscheibe (13) gelöst.
2. Stellen Sie nun die Trommel (1) mit der Einfüllöff-
nung nach unten.
3. Kippen Sie für den kurzen Transport, den Beton-
mischer leicht und transportieren Sie ihn auf den
Transporträdern (5).

13. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30˚C.
Decken Sie den Betonmischer ab, um ihn vor Staub
oder Feuchtigkeit zu schützen.
Bewahren Sie die Bedienungsanleitung bei dem Elek-
trowerkzeug auf.

14. Wartung

m
WARNUNG!
Verletzungsgefahr!
Das Produkt kann unerwartet starten und dadurch zu
Verletzungen führen.
-
Schalten Sie vor allen Wartungsarbeiten den Mo-
tor aus.
-
Ziehen Sie vor allen Wartungsarbeiten den Netz-
stecker.
14.1 Riemenspannung prüfen (Abb. 12)
Die Riemenspannung ist ab Werk richtig eingestellt.
Die Riemenspannung kann nicht nachjustiert werden.
1. Entfernen Sie die Abdeckung der Motoreinheit (4)
durch Lösen der Schrauben (4a) an der Motor-
einheit (4). Verwenden Sie hierfür einen Kreuz-
schlitzschraubendreher (nicht im Lieferumfang
enthalten).
2. Prüfen Sie die Riemenspannung. Durch Druck mit
dem Finger auf den Riemen, sollte der Riemen ca.
5 mm nachgeben.
3. Setzen Sie die Abdeckung der Motoreinheit (4)
wieder auf und ziehen Sie die Schrauben (4a) fest.
Verwenden Sie hierfür einen Kreuzschlitzschrau-
bendreher (nicht im Lieferumfang enthalten). Ach-
ten Sie bei der Montage auf eine korrekt eingelegte
Dichtung in der Abdeckung.
