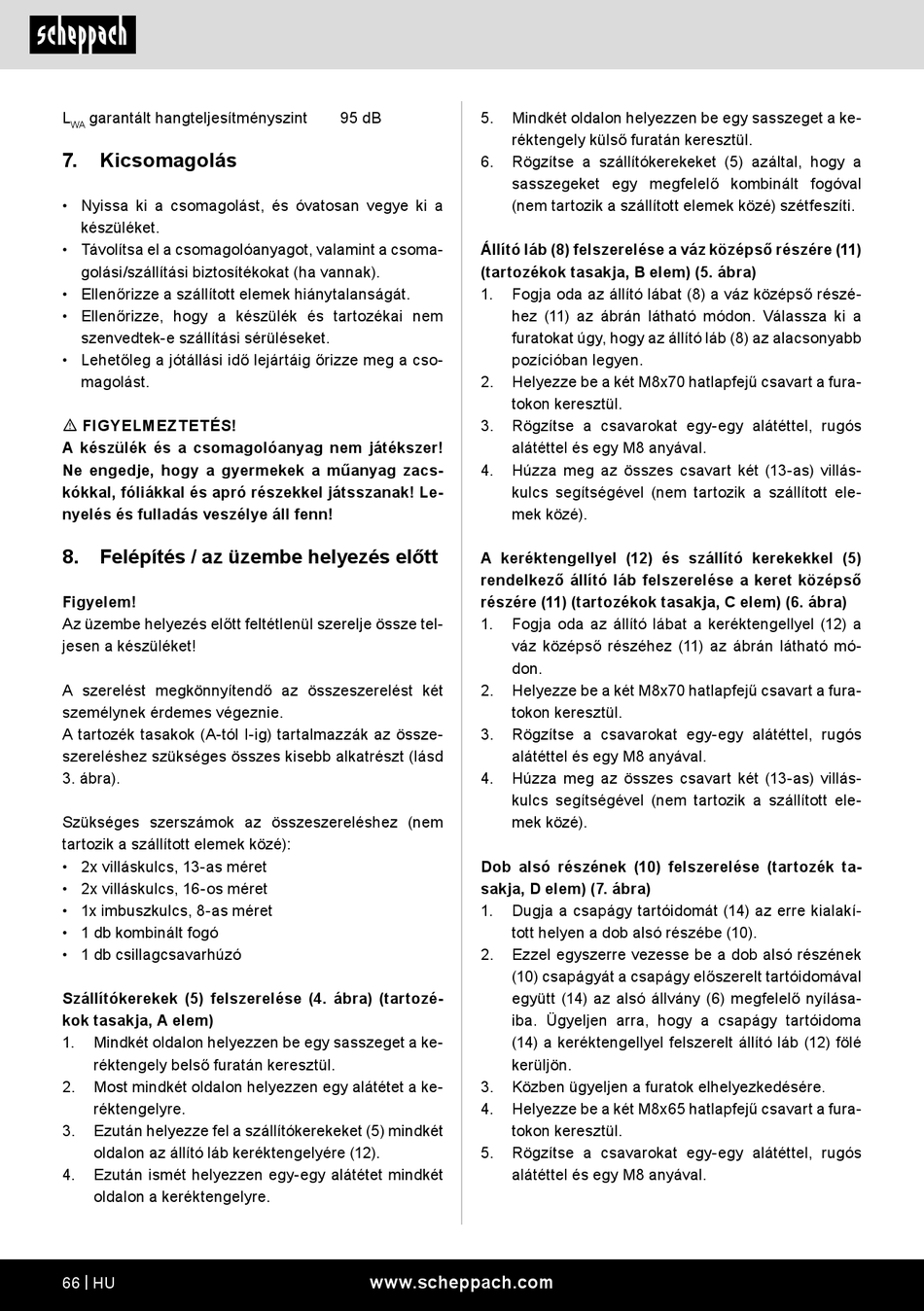

L garantált hangteljesítményszint
WA
7. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, hogy a készülék és tartozékai nem
szenvedtek-e szállítási sérüléseket.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-
magolást.
m FIGYELMEZTETÉS!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
8. Felépítés / az üzembe helyezés előtt
Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje össze tel-
jesen a készüléket!
A szerelést megkönnyítendő az összeszerelést két
személynek érdemes végeznie.
A tartozék tasakok (A-tól I-ig) tartalmazzák az össze-
szereléshez szükséges összes kisebb alkatrészt (lásd
3. ábra).
Szükséges szerszámok az összeszereléshez (nem
tartozik a szállított elemek közé):
• 2x villáskulcs, 13-as méret
• 2x villáskulcs, 16-os méret
• 1x imbuszkulcs, 8-as méret
• 1 db kombinált fogó
• 1 db csillagcsavarhúzó
Szállítókerekek (5) felszerelése (4. ábra) (tartozé-
kok tasakja, A elem)
1. Mindkét oldalon helyezzen be egy sasszeget a ke-
réktengely belső furatán keresztül.
2. Most mindkét oldalon helyezzen egy alátétet a ke-
réktengelyre.
3. Ezután helyezze fel a szállítókerekeket (5) mindkét
oldalon az állító láb keréktengelyére (12).
4. Ezután ismét helyezzen egy-egy alátétet mindkét
oldalon a keréktengelyre.
66 | HU
95 dB 5. Mindkét oldalon helyezzen be egy sasszeget a ke-
réktengely külső furatán keresztül.
6. Rögzítse a szállítókerekeket (5) azáltal, hogy a
sasszegeket egy megfelelő kombinált fogóval
(nem tartozik a szállított elemek közé) szétfeszíti.
Állító láb (8) felszerelése a váz középső részére (11)
(tartozékok tasakja, B elem) (5. ábra)
1. Fogja oda az állító lábat (8) a váz középső részé-
hez (11) az ábrán látható módon. Válassza ki a
furatokat úgy, hogy az állító láb (8) az alacsonyabb
pozícióban legyen.
2. Helyezze be a két M8x70 hatlapfejű csavart a fura-
tokon keresztül.
3. Rögzítse a csavarokat egy-egy alátéttel, rugós
alátéttel és egy M8 anyával.
4. Húzza meg az összes csavart két (13-as) villás-
kulcs segítségével (nem tartozik a szállított ele-
mek közé).
A keréktengellyel (12) és szállító kerekekkel (5)
rendelkező állító láb felszerelése a keret középső
részére (11) (tartozékok tasakja, C elem) (6. ábra)
1. Fogja oda az állító lábat a keréktengellyel (12) a
váz középső részéhez (11) az ábrán látható mó-
don.
2. Helyezze be a két M8x70 hatlapfejű csavart a fura-
tokon keresztül.
3. Rögzítse a csavarokat egy-egy alátéttel, rugós
alátéttel és egy M8 anyával.
4. Húzza meg az összes csavart két (13-as) villás-
kulcs segítségével (nem tartozik a szállított ele-
mek közé).
Dob alsó részének (10) felszerelése (tartozék ta-
sakja, D elem) (7. ábra)
1. Dugja a csapágy tartóidomát (14) az erre kialakí-
tott helyen a dob alsó részébe (10).
2. Ezzel egyszerre vezesse be a dob alsó részének
(10) csapágyát a csapágy előszerelt tartóidomával
együtt (14) az alsó állvány (6) megfelelő nyílása-
iba. Ügyeljen arra, hogy a csapágy tartóidoma
(14) a keréktengellyel felszerelt állító láb (12) fölé
kerüljön.
3. Közben ügyeljen a furatok elhelyezkedésére.
4. Helyezze be a két M8x65 hatlapfejű csavart a fura-
tokon keresztül.
5. Rögzítse a csavarokat egy-egy alátéttel, rugós
alátéttel és egy M8 anyával.
