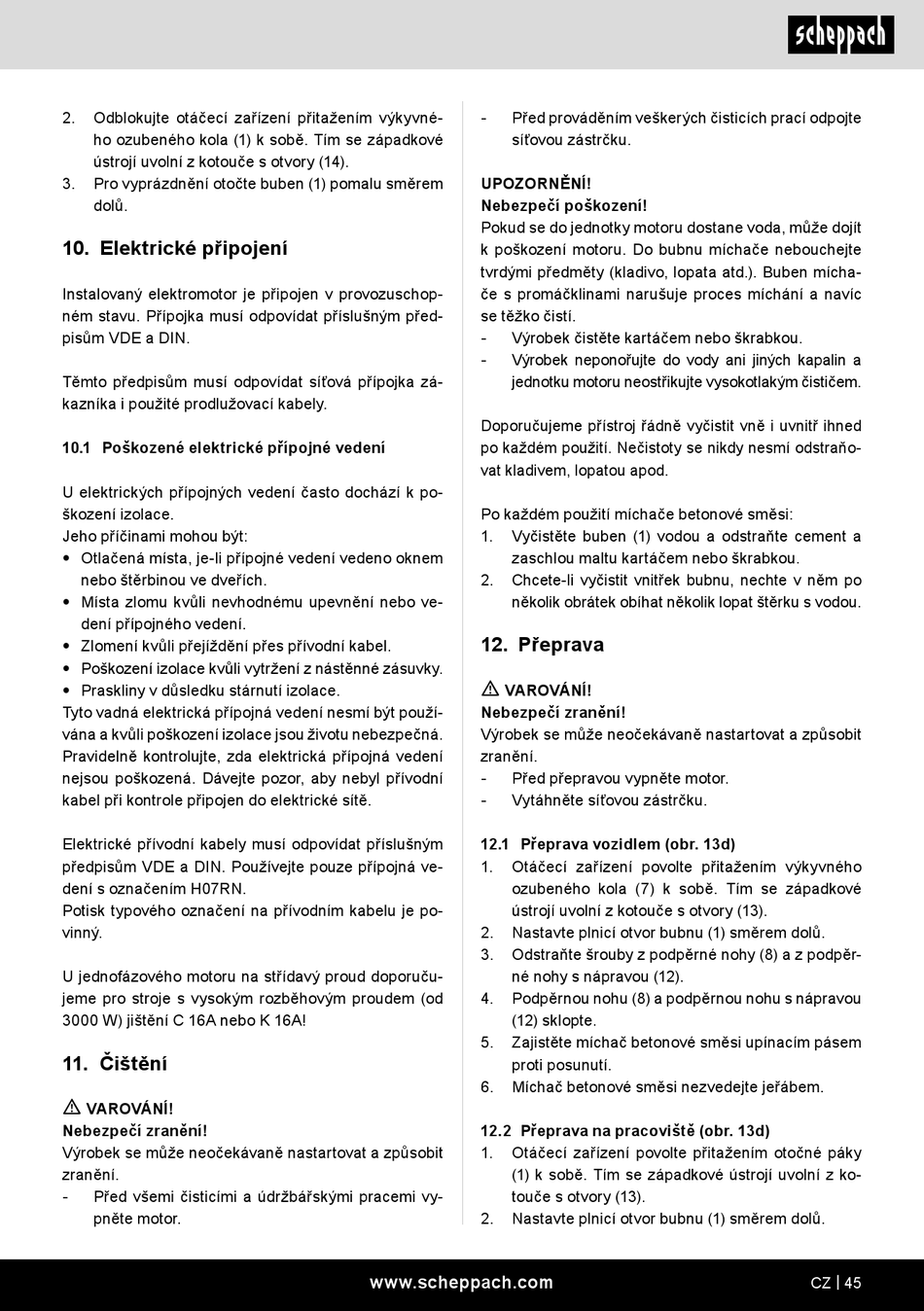

Scheppach MIX125 Originalbetriebsanleitung Seite 45

2. Odblokujte otáčecí zařízení přitažením výkyvné-
ho ozubeného kola (1) k sobě. Tím se západkové
ústrojí uvolní z kotouče s otvory (14).
3. Pro vyprázdnění otočte buben (1) pomalu směrem
dolů.
10. Elektrické připojení
Instalovaný elektromotor je připojen v provozuschop-
ném stavu. Přípojka musí odpovídat příslušným před-
pisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka zá-
kazníka i použité prodlužovací kabely.
10.1 Poškozené elektrické přípojné vedení
U elektrických přípojných vedení často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Otlačená místa, je-li přípojné vedení vedeno oknem
nebo štěrbinou ve dveřích.
• Místa zlomu kvůli nevhodnému upevnění nebo ve-
dení přípojného vedení.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z nástěnné zásuvky.
• Praskliny v důsledku stárnutí izolace.
Tyto vadná elektrická přípojná vedení nesmí být použí-
vána a kvůli poškození izolace jsou životu nebezpečná.
Pravidelně kontrolujte, zda elektrická přípojná vedení
nejsou poškozená. Dávejte pozor, aby nebyl přívodní
kabel při kontrole připojen do elektrické sítě.
Elektrické přívodní kabely musí odpovídat příslušným
předpisům VDE a DIN. Používejte pouze přípojná ve-
dení s označením H07RN.
Potisk typového označení na přívodním kabelu je po-
vinný.
U jednofázového motoru na střídavý proud doporuču-
jeme pro stroje s vysokým rozběhovým proudem (od
3000 W) jištění C 16A nebo K 16A!
11. Čištění
m
VAROVÁNÍ!
Nebezpečí zranění!
Výrobek se může neočekávaně nastartovat a způsobit
zranění.
-
Před všemi čisticími a údržbářskými pracemi vy-
pněte motor.
-
Před prováděním veškerých čisticích prací odpojte
síťovou zástrčku.
UPOZORNĚNÍ!
Nebezpečí poškození!
Pokud se do jednotky motoru dostane voda, může dojít
k poškození motoru. Do bubnu míchače nebouchejte
tvrdými předměty (kladivo, lopata atd.). Buben mícha-
če s promáčklinami narušuje proces míchání a navíc
se těžko čistí.
-
Výrobek čistěte kartáčem nebo škrabkou.
-
Výrobek neponořujte do vody ani jiných kapalin a
jednotku motoru neostřikujte vysokotlakým čističem.
Doporučujeme přístroj řádně vyčistit vně i uvnitř ihned
po každém použití. Nečistoty se nikdy nesmí odstraňo-
vat kladivem, lopatou apod.
Po každém použití míchače betonové směsi:
1. Vyčistěte buben (1) vodou a odstraňte cement a
zaschlou maltu kartáčem nebo škrabkou.
2. Chcete-li vyčistit vnitřek bubnu, nechte v něm po
několik obrátek obíhat několik lopat štěrku s vodou.
12. Přeprava
m
VAROVÁNÍ!
Nebezpečí zranění!
Výrobek se může neočekávaně nastartovat a způsobit
zranění.
-
Před přepravou vypněte motor.
-
Vytáhněte síťovou zástrčku.
12.1 Přeprava vozidlem (obr. 13d)
1. Otáčecí zařízení povolte přitažením výkyvného
ozubeného kola (7) k sobě. Tím se západkové
ústrojí uvolní z kotouče s otvory (13).
2. Nastavte plnicí otvor bubnu (1) směrem dolů.
3. Odstraňte šrouby z podpěrné nohy (8) a z podpěr-
né nohy s nápravou (12).
4. Podpěrnou nohu (8) a podpěrnou nohu s nápravou
(12) sklopte.
5. Zajistěte míchač betonové směsi upínacím pásem
proti posunutí.
6. Míchač betonové směsi nezvedejte jeřábem.
12.2 Přeprava na pracoviště (obr. 13d)
1. Otáčecí zařízení povolte přitažením otočné páky
(1) k sobě. Tím se západkové ústrojí uvolní z ko-
touče s otvory (13).
2. Nastavte plnicí otvor bubnu (1) směrem dolů.
www.scheppach.com CZ | 45
