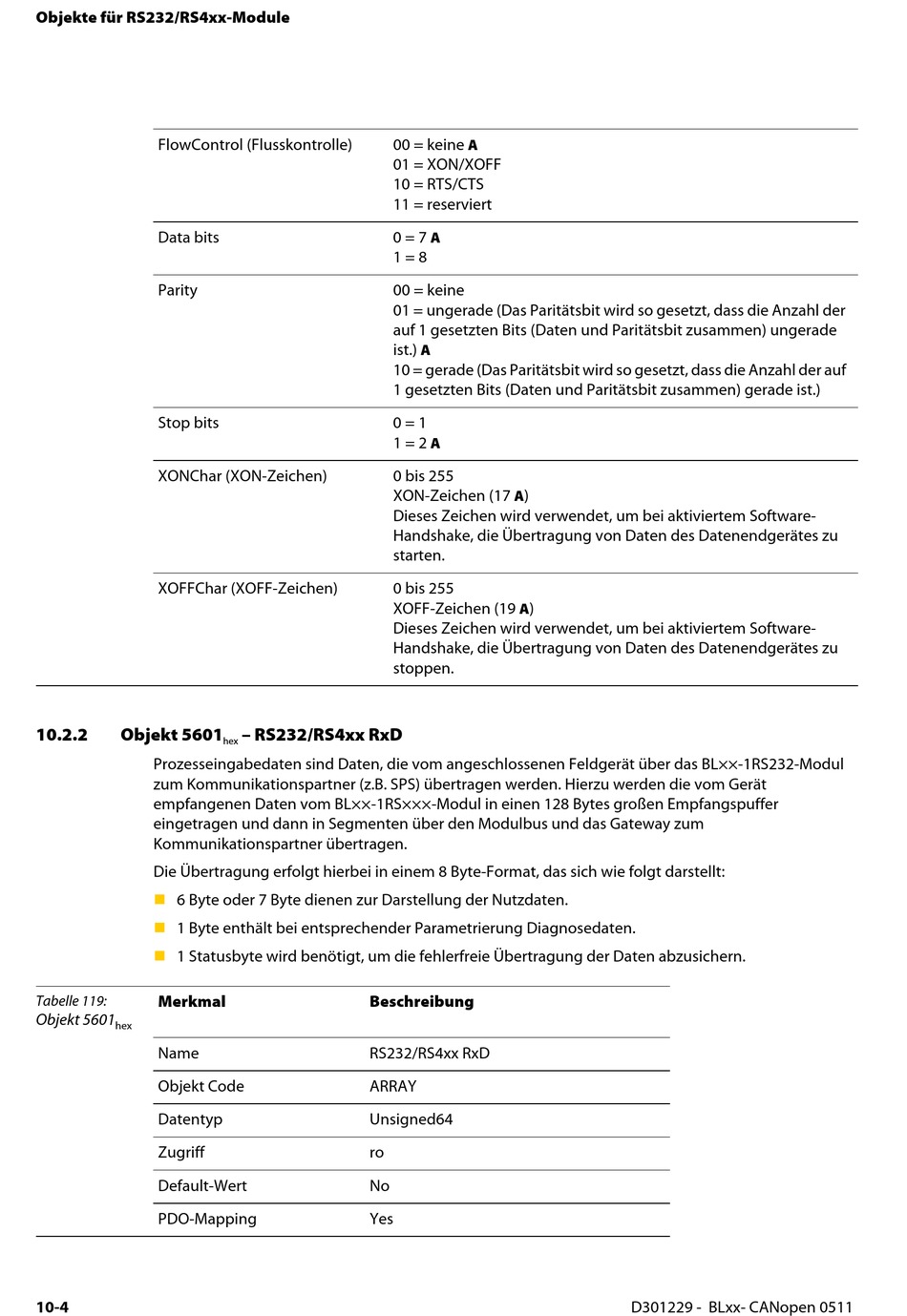

Objekte für RS232/RS4xx-Module
FlowControl (Flusskontrolle)
Data bits
Parity
Stop bits
XONChar (XON-Zeichen)
XOFFChar (XOFF-Zeichen)
10.2.2

Objekt 5601

Prozesseingabedaten sind Daten, die vom angeschlossenen Feldgerät über das BL××-1RS232-Modul
zum Kommunikationspartner (z.B. SPS) übertragen werden. Hierzu werden die vom Gerät
empfangenen Daten vom BL××-1RS×××-Modul in einen 128 Bytes großen Empfangspuffer
eingetragen und dann in Segmenten über den Modulbus und das Gateway zum
Kommunikationspartner übertragen.
Die Übertragung erfolgt hierbei in einem 8 Byte-Format, das sich wie folgt darstellt:

6 Byte oder 7 Byte dienen zur Darstellung der Nutzdaten.

1 Byte enthält bei entsprechender Parametrierung Diagnosedaten.

1 Statusbyte wird benötigt, um die fehlerfreie Übertragung der Daten abzusichern.
Tabelle 119: Merkmal

Objekt 5601

hex
Name
Objekt Code
Datentyp
Zugriff
Default-Wert
PDO-Mapping
10-4
00 = keine
01 = XON/XOFF
10 = RTS/CTS
11 = reserviert
0 = 7
1 = 8
00 = keine
01 = ungerade (Das Paritätsbit wird so gesetzt, dass die Anzahl der
auf 1 gesetzten Bits (Daten und Paritätsbit zusammen) ungerade
ist.)
10 = gerade (Das Paritätsbit wird so gesetzt, dass die Anzahl der auf
1 gesetzten Bits (Daten und Paritätsbit zusammen) gerade ist.)
0 = 1
1 = 2
0 bis 255
XON-Zeichen (17
Dieses Zeichen wird verwendet, um bei aktiviertem Software-
Handshake, die Übertragung von Daten des Datenendgerätes zu
starten.
0 bis 255
XOFF-Zeichen (19
Dieses Zeichen wird verwendet, um bei aktiviertem Software-
Handshake, die Übertragung von Daten des Datenendgerätes zu
stoppen.

– RS232/RS4xx RxD

hex
Beschreibung

RS232/RS4xx RxD

ARRAY
Unsigned64
ro
No
Yes
A
A
A
A
)
A
)
A
