Geräte
GS8MH.#0W(W0,WC)# %
GS8MH.#WW# %
GS8MH.#0W(W0,WC)# %
8
GS8MH.#WW# %
GS8HH.#0W(W0,WC)# %
GS8HH.#WW# %

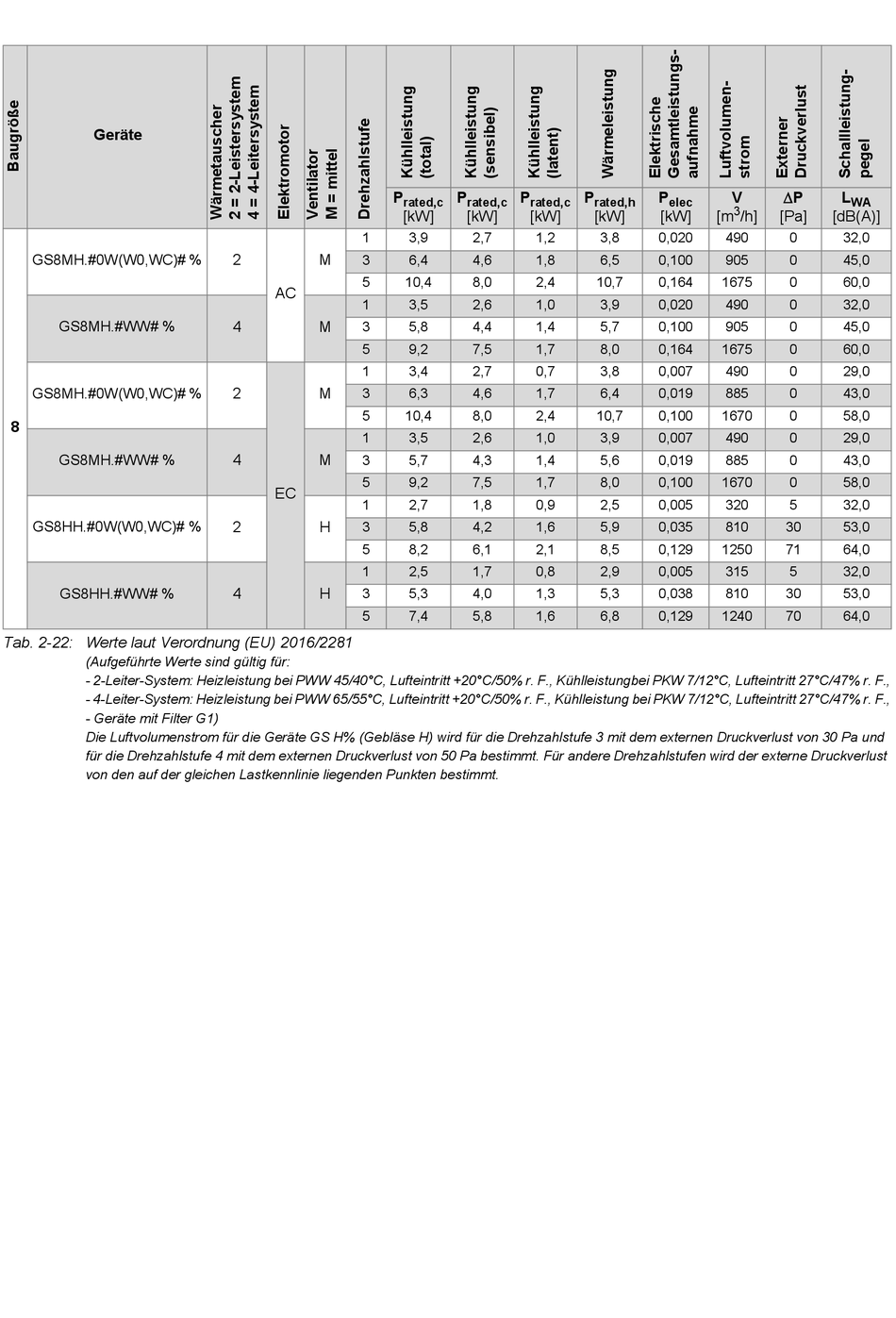

Tab. 2-22: Werte laut Verordnung (EU) 2016/2281
(Aufgeführte Werte sind gültig für:
- 2-Leiter-System: Heizleistung bei PWW 45/40°C, Lufteintritt +20°C/50% r. F., Kühlleistungbei PKW 7/12°C, Lufteintritt 27°C/47% r. F.,
- 4-Leiter-System: Heizleistung bei PWW 65/55°C, Lufteintritt +20°C/50% r. F., Kühlleistung bei PKW 7/12°C, Lufteintritt 27°C/47% r. F.,
- Geräte mit Filter G1)
Die Luftvolumenstrom für die Geräte GS H% (Gebläse H) wird für die Drehzahlstufe 3 mit dem externen Druckverlust von 30 Pa und
für die Drehzahlstufe 4 mit dem externen Druckverlust von 50 Pa bestimmt. Für andere Drehzahlstufen wird der externe Druckverlust
von den auf der gleichen Lastkennlinie liegenden Punkten bestimmt.
P
1
2 M
3
5
AC
1
4 M
3
5
1
2 M
3
5
1
4 M
3
5
EC
1
2 H
3
5
1
4 H
3
5
P P
rated,c rated,c rated,c
[kW] [kW] [kW]
3,9 2,7 1,2
6,4 4,6 1,8
10,4 8,0 2,4
3,5 2,6 1,0
5,8 4,4 1,4
9,2 7,5 1,7
3,4 2,7 0,7
6,3 4,6 1,7
10,4 8,0 2,4
3,5 2,6 1,0
5,7 4,3 1,4
9,2 7,5 1,7
2,7 1,8 0,9
5,8 4,2 1,6
8,2 6,1 2,1
2,5 1,7 0,8
5,3 4,0 1,3
7,4 5,8 1,6
P P V
rated,h elec
3
[kW] [kW] [m /h]
3,8 0,020 490
6,5 0,100 905
10,7 0,164 1675
3,9 0,020 490
5,7 0,100 905
8,0 0,164 1675
3,8 0,007 490
6,4 0,019 885
10,7 0,100 1670
3,9 0,007 490
5,6 0,019 885
8,0 0,100 1670
2,5 0,005 320
5,9 0,035 810
8,5 0,129 1250
2,9 0,005 315
5,3 0,038 810
6,8 0,129 1240
L
P
WA
[Pa] [dB(A)]
0 32,0
0 45,0
0 60,0
0 32,0
0 45,0
0 60,0
0 29,0
0 43,0
0 58,0
0 29,0
0 43,0
0 58,0
5 32,0
30 53,0
71 64,0
5 32,0
30 53,0
70 64,0
