FläktGroup HyFlex-Geko Installation, Inbetriebnahme, Bedienung, Wartung Und Instandhaltung Seite 13

5. Lüfterfach
6. Schaltschrank

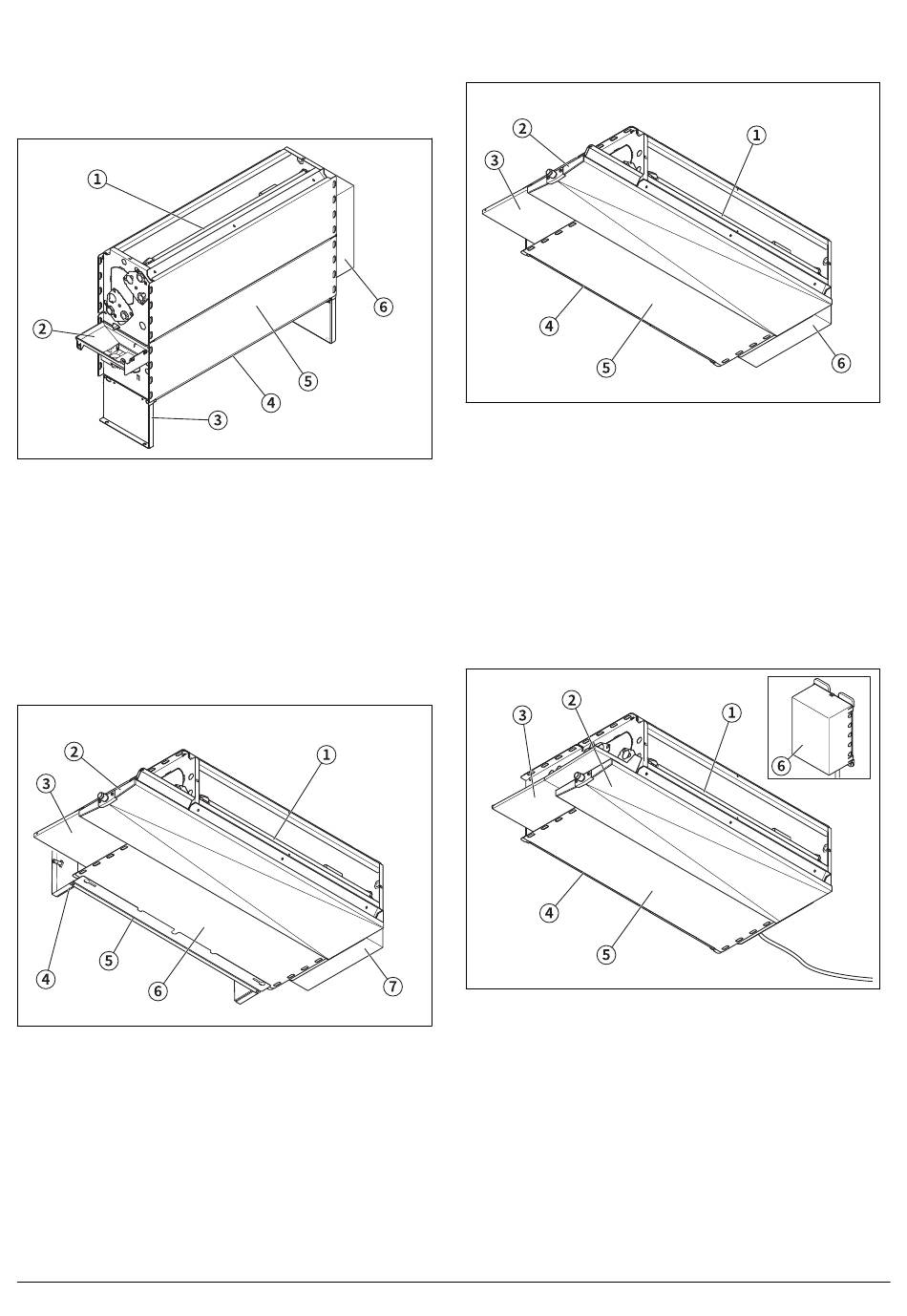

1.7 Produktübersicht, vertikale
Umlufteinheit
1. Wärmetauscher mit Medieneinlässen und
Medienauslässen
2. Seitliche Kondensatablaufwanne
3. Gerätefüße (optional)
4. Filterposition
5. Lüfterfach
6. Schaltschrank
1.8 Produktübersicht, horizontale
Mischlufteinheit
1. Wärmetauscher mit Medieneinlässen und
Medienauslässen
2. Hauptkondensatablaufwanne
3. Verlängerter Kondensatablauf, für Einheiten mit
Ventilanschlüssen auf der Rückseite
4. Mischluftplenum
5. Filterposition
6. Lüfterfach
7. Schaltschrank
FG_DC _ 2019-0100 _ DE _ 2024-04-12 _ R7
1.9 Produktübersicht horizontale
Umlufteinheit
1. Wärmetauscher mit Medieneinlässen und
Medienauslässen
2. Hauptkondensatablaufwanne
3. Verlängerter Kondensatablauf, für Einheiten mit
Ventilanschlüssen auf der Rückseite
4. Filterposition
5. Lüfterfach
6. Schaltschrank
1.10 Produktübersicht horizontale
Umlufteinheit, Hotelkonfiguration
1. Wärmetauscher mit Medieneinlässen und
Medienauslässen
2. Hauptkondensatablaufwanne
3. Erweiterte Kondensatablaufwanne
4. Filterposition
5. Lüfterfach
6. Schaltschrank
13
