5.14 Die Kondensatpumpe P
für horizontal installierte Produkte
anschließen
Die Kondensatpumpe P und der Wasserpegelsensor werden
vorinstalliert geliefert.

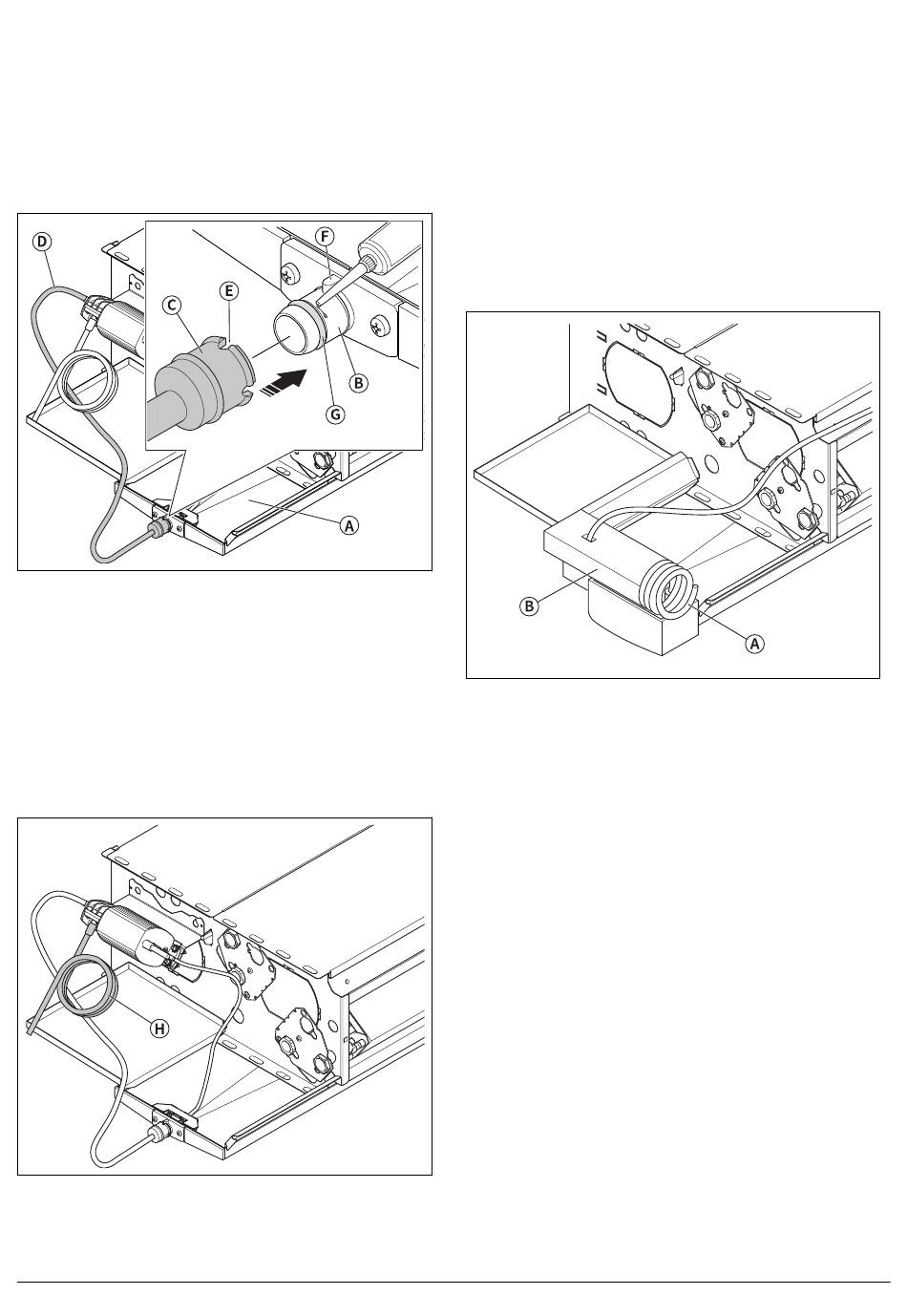

1. Stellen Sie sicher, dass die seitliche
Kondensatablaufwanne (A) ordnungsgemäß für die
Konfiguration installiert ist.
2. Schmieren Sie den Kondensatablauf (B) der seitlichen
Kondensatablaufwanne.
3. Montieren Sie die Manschette (C) des Saugschlauchs (D)
der Kondensatpumpe.
a) Richten Sie die Nut (E) auf die Verschraubung (F) am
Kondensatablauf aus und schieben Sie die Manschette
des Saugschlauchs auf, bis sie in der Nut einrastet.
b) Stellen Sie sicher, dass der O-Ring (G) nicht beschädigt
wird.
4. Verbinden Sie die Druckleitung (H) der Kondensatpumpe
mit der Kondensatablaufleitung.
42
5. Vergewissern Sie sich, dass die Druckleitung nicht
geknickt ist.
6. Um Körperschall zu vermeiden, isolieren Sie die
Druckleitung und stellen Sie sicher, dass sie keine
angrenzenden Flächen berührt.
5.15 Die Kondensatpumpe F
für horizontal installierte Produkte
anschließen
Die Kondensatpumpe F und die seitlichen
Kondensatablaufwannen werden vorinstalliert geliefert.
1. Verbinden Sie die Druckleitung (A) der Kondensatpumpe
(B) mit der Kondensatablaufleitung.
2. Vergewissern Sie sich, dass die Druckleitung nicht
geknickt ist.
3. Um Körperschall zu vermeiden, isolieren Sie die
Druckleitung und stellen Sie sicher, dass sie keine
angrenzenden Flächen berührt.
