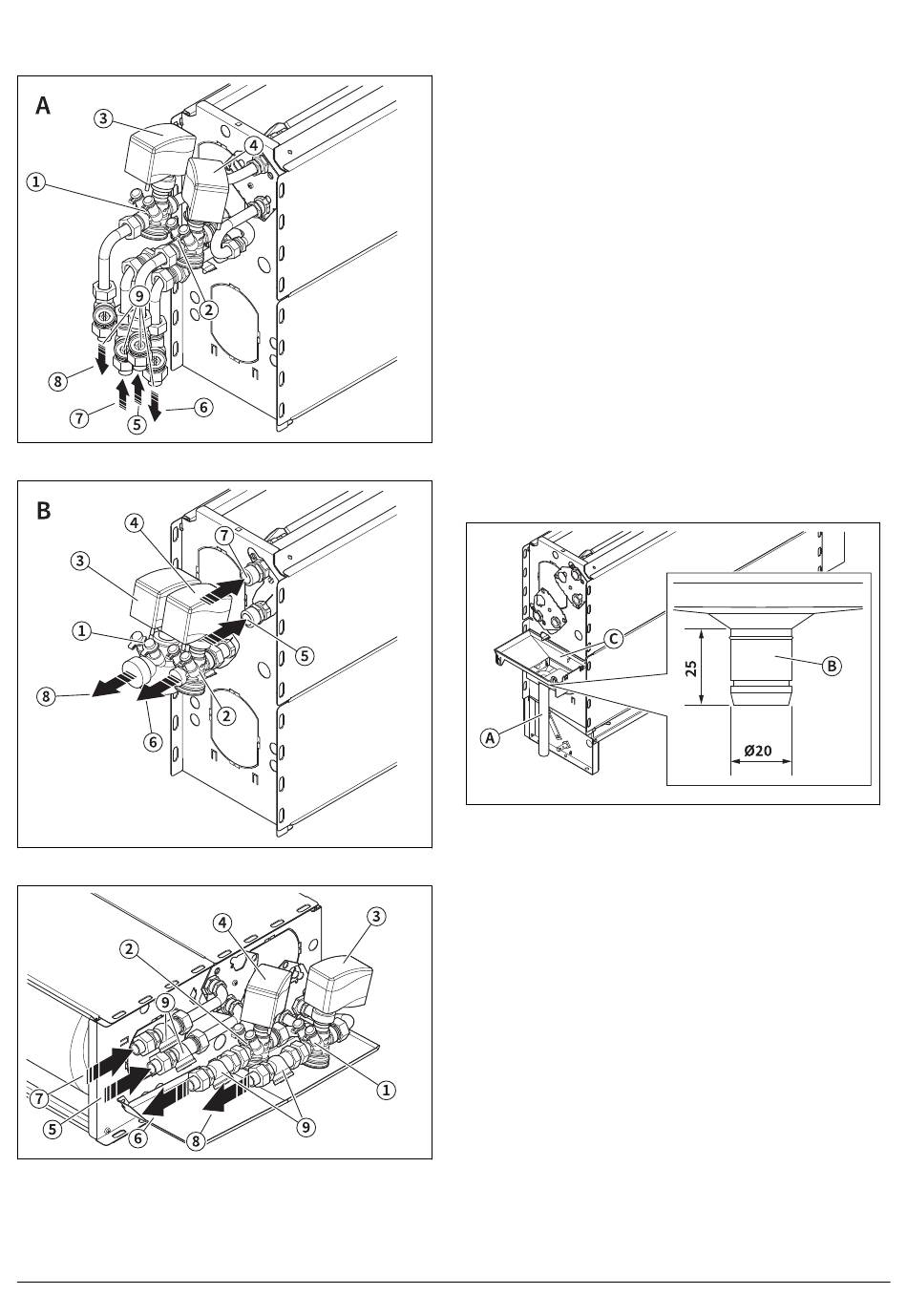

5.6.8 Medienanschlüsse in einem 4-Leiter-

System mit druckunabhängigem Ventil

A: Ventiltypen VGS.####.(0..5)#.#

B: Ventiltypen VGS.####.6#.#

Hotelkonfiguration

1. Druckunabhängiges Ventil, Kühlung

2. Druckunabhängiges Ventil, Heizung

3. Ventilstellantrieb, Kühlung

4. Ventilstellantrieb, Heizung

5. Wärmeträgereinlass

6. Wärmeträgerauslass

7. Kühlmedieneinlass

8. Kühlmedienauslass

9. Kugelhahn (optional)

5.6.9 Für hydraulische Anschlüsse für Produkte

mit werkseitig installierten Ventilen

1. Entfernen Sie die Schutzkappen von den Medieneinlass-

und Medienauslassrohren.

2. Montieren Sie die Anschlüsse zusammen mit den

Dichtungen.

3. Ziehen Sie die Anschlüsse fest und stellen Sie sicher, dass

keine mechanische Belastung auf die Anschlüsse einwirkt.

5.7 Die Kondensatablaufleitung für

vertikal installierte Produkte anschließen

Alle Produkte für die vertikale Installation werden mit einer

vorinstallierten seitlichen Kondensatablaufwanne geliefert.

1. Verbinden Sie die Kondensatablaufleitung (A)

mit dem Kondensatablauf (B) an der seitlichen

Kondensatablaufwanne (C) verbunden.

2. Dichten Sie die Verbindungsstelle ab.

3. Stellen Sie sicher, dass die Kondensatablaufleitung ein

ausreichendes und durchgehendes Gefälle hat.

4. Wenn die Kondensatablaufleitung an das Abwassernetz

angeschlossen ist, stellen Sie sicher, dass ein Siphon

installiert ist. Für drucklose Leitungen oder die

Außenentwässerung ist kein Siphon erforderlich.

5.8 Die Kondensatablaufleitung

für horizontal installierte Produkte

anschließen

Bei Produkten für die horizontale Installation wird eine

seitlichen Kondensatablaufwanne lose mitgeliefert.
