FläktGroup HyFlex-Geko Installation, Inbetriebnahme, Bedienung, Wartung Und Instandhaltung Seite 37

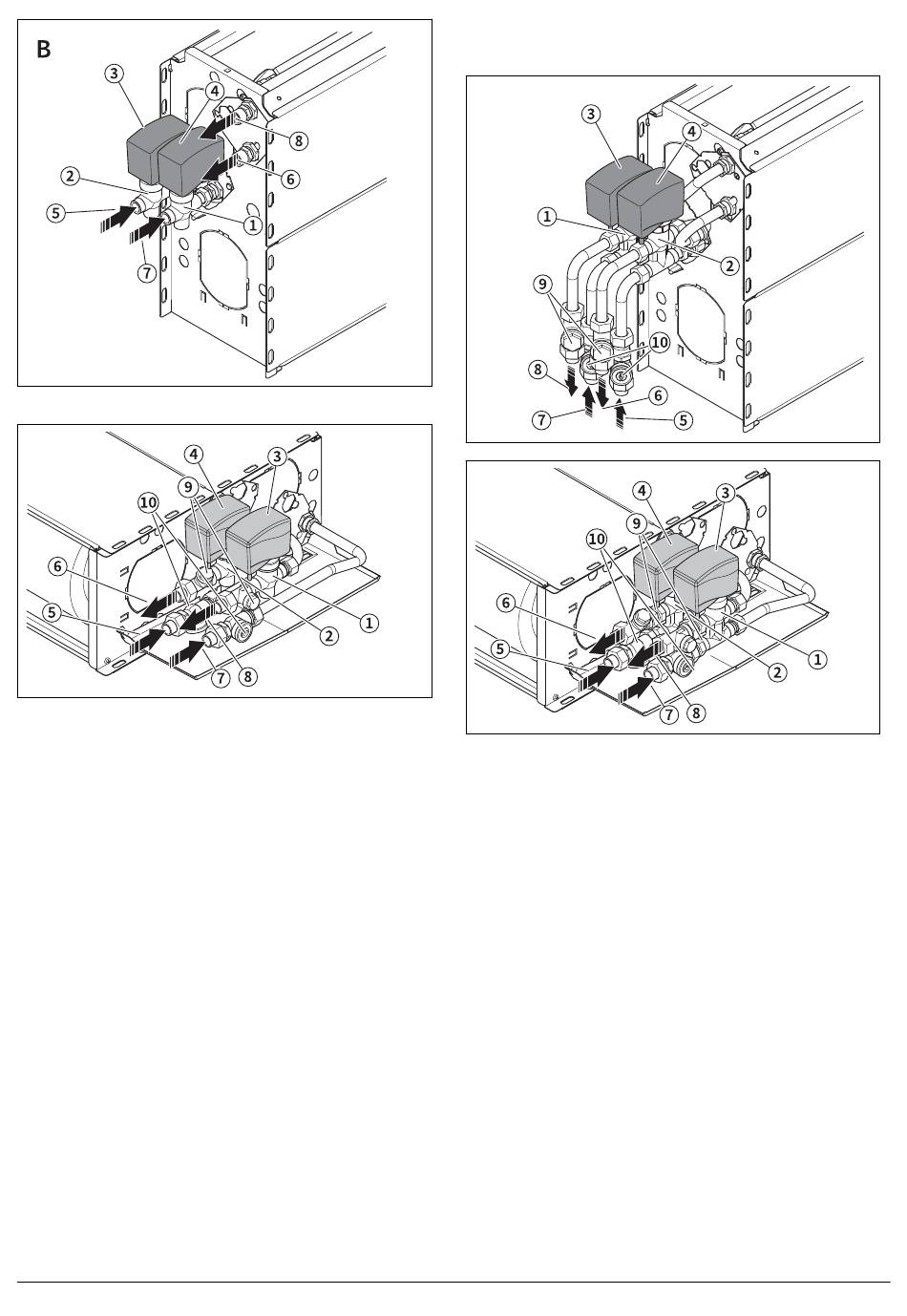

B: Ventiltypen VGS.####.6#.#
Hotelkonfiguration
1. 2-Wege-Ventil, Kühlung
2. 2-Wege-Ventil, Heizung
3. Ventilstellantrieb, Kühlung
4. Ventilstellantrieb, Heizung
5. Wärmeträgereinlass
6. Wärmeträgerauslass
7. Kühlmedieneinlass
8. Kühlmedienauslass
9. Absperrventil (optional)
10. Kugelhahn (optional)
FG_DC _ 2019-0100 _ DE _ 2024-04-12 _ R7
5.6.7 Medienanschlüsse in einem 4-Leiter-
System mit 3-Wege-Ventil
Hotelkonfiguration
1. 3-Wege-Ventil, Kühlung
2. 3-Wege-Ventil, Heizung
3. Ventilstellantrieb, Kühlung
4. Ventilstellantrieb, Heizung
5. Wärmeträgereinlass
6. Wärmeträgerauslass
7. Kühlmedieneinlass
8. Kühlmedienauslass
9. Absperrventil (optional)
10. Kugelhahn (optional)
37
