12 Technische Daten

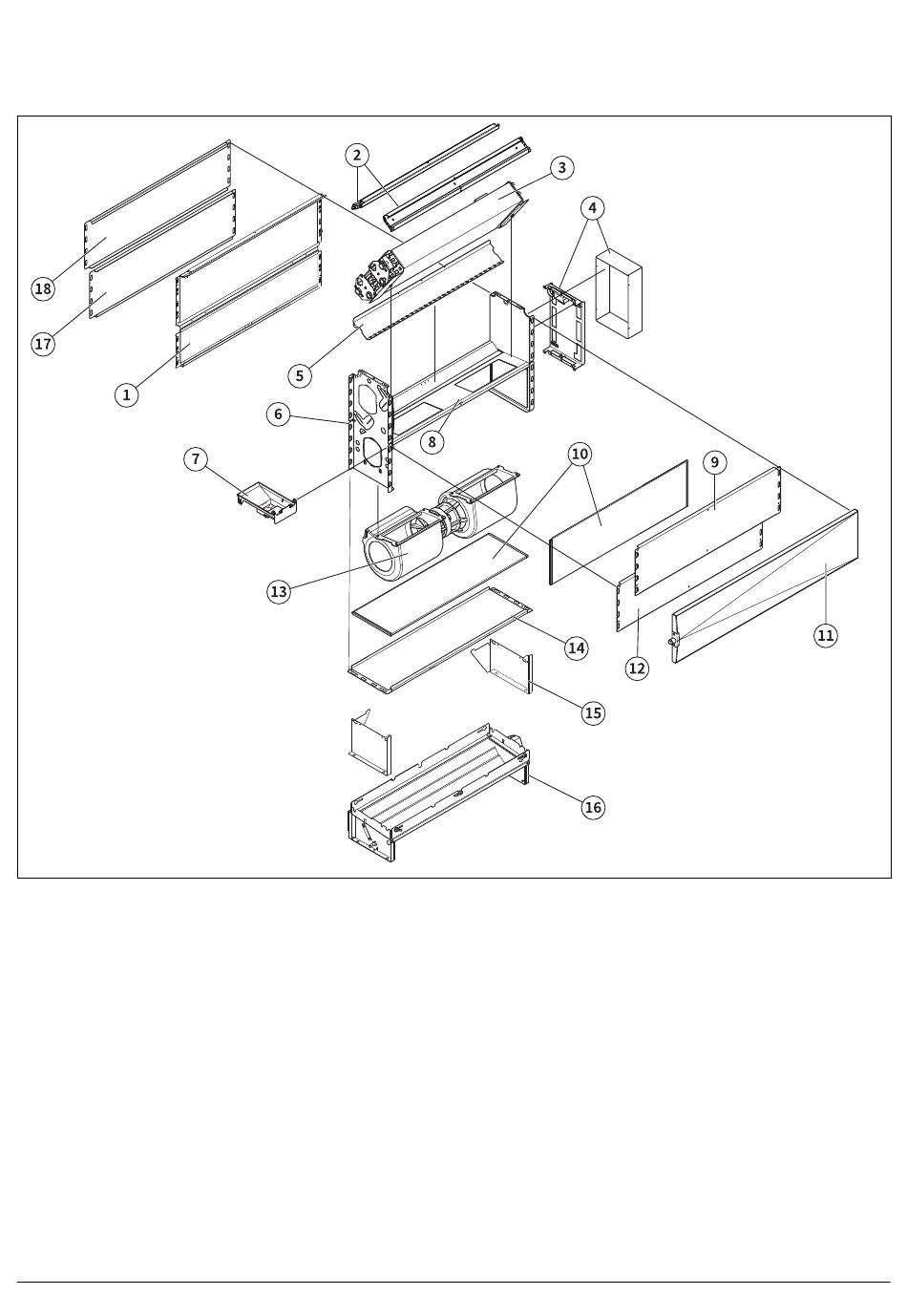

12.1 Produktkomponenten, Explosionszeichnung
1. Rückwand
2. Flanschleiste
3. Wärmetauscher
4. Schaltschrank mit Reglerelektronik
5. Gleichrichterleiste
6. Seitenteile, Gehäuse
7. Seitliche Kondensatablaufwanne für vertikal installierte
Produkte
8. Hauptkondensatablaufwanne für vertikal installierte
Produkte und Ventilatorhalterung
9. Vordere Abdeckplatte für den Wärmetauscher, Luftauslass
nach oben
FG_DC _ 2019-0100 _ DE _ 2024-04-12 _ R7
10. Filtermedien, verschiedene Positionen für vertikal und
horizontal installierte Produkte
11. Hauptkondensatablaufwanne für horizontal installierte
Produkte
12. Vordere Abdeckplatte für das Lüfterfach, Luftauslass nach
oben
13. Ventilator
14. Untere Abdeckplatte für das Lüfterfach, Lufteinlass vorne
15. Gerätefüße, optionales Zubehör
16. Luftmischplenum mit Stellantrieb, für Mischlufteinheiten
17. Hintere Abdeckplatte für das Lüfterfach
18. Hintere Abdeckplatte für den Wärmetauscher
