4 Installation
4.1 Einleitung
WARNUNG
Lesen Sie das Sicherheitskapitel, bevor Sie das
Produkt installieren.
VORSICHT
Beachten Sie die Installationsanleitung. Lassen
Sie die Installation nur von zugelassenem
Personal durchführen. Bei nicht ordnungsgemäßer
Installation können Schäden am Produkt und am
Gebäude auftreten.
4.2 Vor der Installation des Produkts
VORSICHT
Nicht die Schutzkappen am Luftauslass des
Produkts vor der Inbetriebnahme entfernen.
• Stellen Sie sicher, dass kein Kondenswasser oder
Spritzwasser in elektrische Bauteile gelangen kann.
• Untersuchen Sie die Verpackung auf Transportschäden
und nehmen Sie das Produkt vorsichtig aus der
Verpackung.

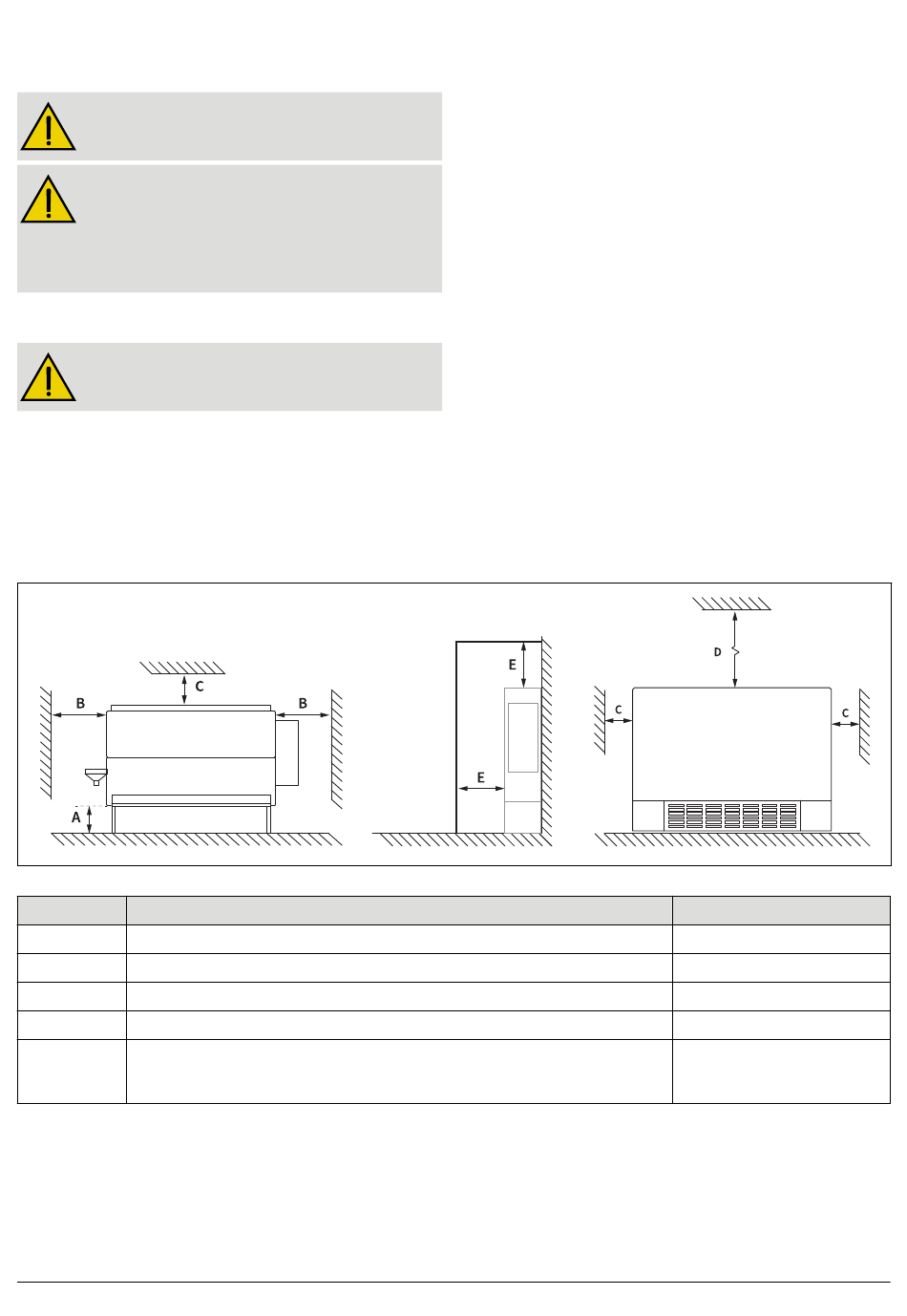

4.2.1 Installationsabstände für vertikale Installationen
Pos. Funktion
A Luftzufuhr von unten.
B Zugang zum Schaltschrank und anderen Installationsarbeiten.
C Luftstrom und zum Öffnen der Wartungsklappe.
D Benötigter Platz zum Entfernen des Gehäuses.
E Für einen flexiblen Luftauslassanschluss für Produkte, die hinter vom Kunden bereit-
gestellten Wandgehäusen installiert werden. Dieser Abstand ist zwischen der Luftaus­
lassöffnung und dem Wandgehäuse erforderlich.
4.2.2 Installationsabstände für horizontale
Installationen
Für den Wartungszugang und die Luftzufuhr muss bei
horizontalen Installationen ein Mindestraum von L x 620
mm vorhanden sein. Dies gilt auch für die Serviceöffnung
bei Produkten, die in einer Zwischendecke installiert sind.
FG_DC _ 2019-0100 _ DE _ 2024-04-12 _ R7
• Untersuchen Sie das Produkt und alle Komponenten auf
Schäden.
• Stellen Sie sicher, dass Sie alle notwendigen
Komponenten und Zubehörteile erhalten haben.
• Stellen Sie sicher, dass Art, Zustand und
Umgebungstemperatur des Aufstellorts für das Produkt
geeignet sind. Siehe 1.4 Verwendungszweck, Seite
• Stellen Sie sicher, dass der Untergrund am Aufstellort
das Gesamtgewicht des Produkts und aller enthaltenen
Komponenten tragen kann.
• Stellen Sie sicher, dass alle Wand- und
Deckendurchbrüche in Abstimmung mit einem
Architekten oder Statiker und dem Bauunternehmen
vorgenommen werden.
• Halten Sie die Installationsabstände ein. Siehe
Installationsabstände für vertikale Installationen, Seite
17 oder 4.2.2 Installationsabstände für horizontale
Installationen, Seite 17.
Beachten Sie die Abmessungen in der entsprechenden
Abbildung und Tabelle für Ihre Konfiguration.
Für die Standardkonfiguration:
12.
4.2.1
Freiraum, mm
125
250
100
520
100–150
