4.13 Die Kanäle auf der Luftauslassseite
installieren
1. Installieren Sie die Kanäle direkt auf dem Rahmen

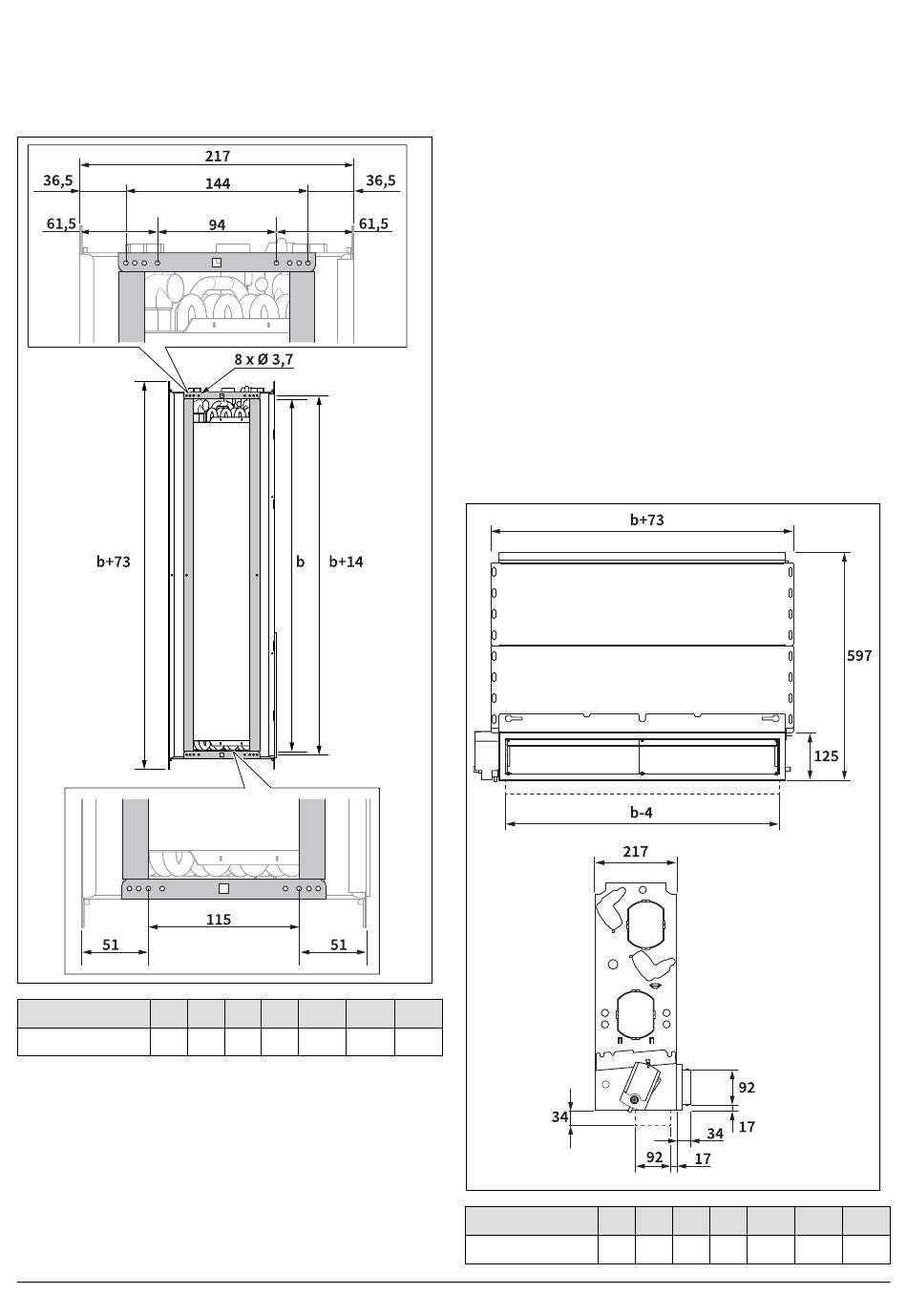

der Luftauslassöffnung. Für die Abmessungen siehe
Abbildung und Tabelle.
Abmessung 1
Breite b (mm) 420 570 720 870 1020
2. Befestigen Sie die Rohre mit Blechschrauben vom Typ
DIN 7981, Ø 4,8 x 13 mm.
26
2 3 4 5 6
1170
4.14 Die Kanäle auf der Lufteinlassseite
installieren (Umlufteinheit)
• Installieren Sie die Kanäle auf der Lufteinlassseite mit
einem der folgenden Zubehörteile:
a) Übergangsstück zum Lufteinlass (ZGS.#A131.##)
b) Biegung zum Lufteinlass (ZGS.#A051.##)
c) Lufteinlassplenum mit rundem Stutzen DN 200/125
(ZGS.#A031.##)
d) Lufteinlassplatte mit rechteckiger Öffnung
(ZGS.#A0R1.##)
e) Lufteinlassplatte mit rundem Stutzen DN200
(ZGS.#A0P1.##)
f) Rechteckiges Lufteinlassplenum mit rundem Stutzen
DN 200/125 (ZGS.#A071.##).
• Beachten Sie die Installationsanleitung, die dem Zubehör
beiliegt.
4.15 Die Kanäle auf der Lufteinlassseite
installieren (Mischlufteinheiten)
• Schließen Sie die Kanäle an den Lufteinlassanschluss
des Mischluftplenums an. Für die Abmessungen siehe
Abbildung und Tabelle.
8
1470
Abmessung
Breite b (mm)
1 2 3 4 5
420 570 720 870 1020
