4. Befestigen Sie den Flansch der Filterkammer (F) mit
Schrauben am Flansch des Übergangsstücks (G).
5. Setzen Sie den Plattenfilter in die Filterkammer ein. Siehe
9.4.4 Den Plattenfilter in der Filterkammer ersetzen, Seite
63.
4.18 Das analoge Manometer
installieren

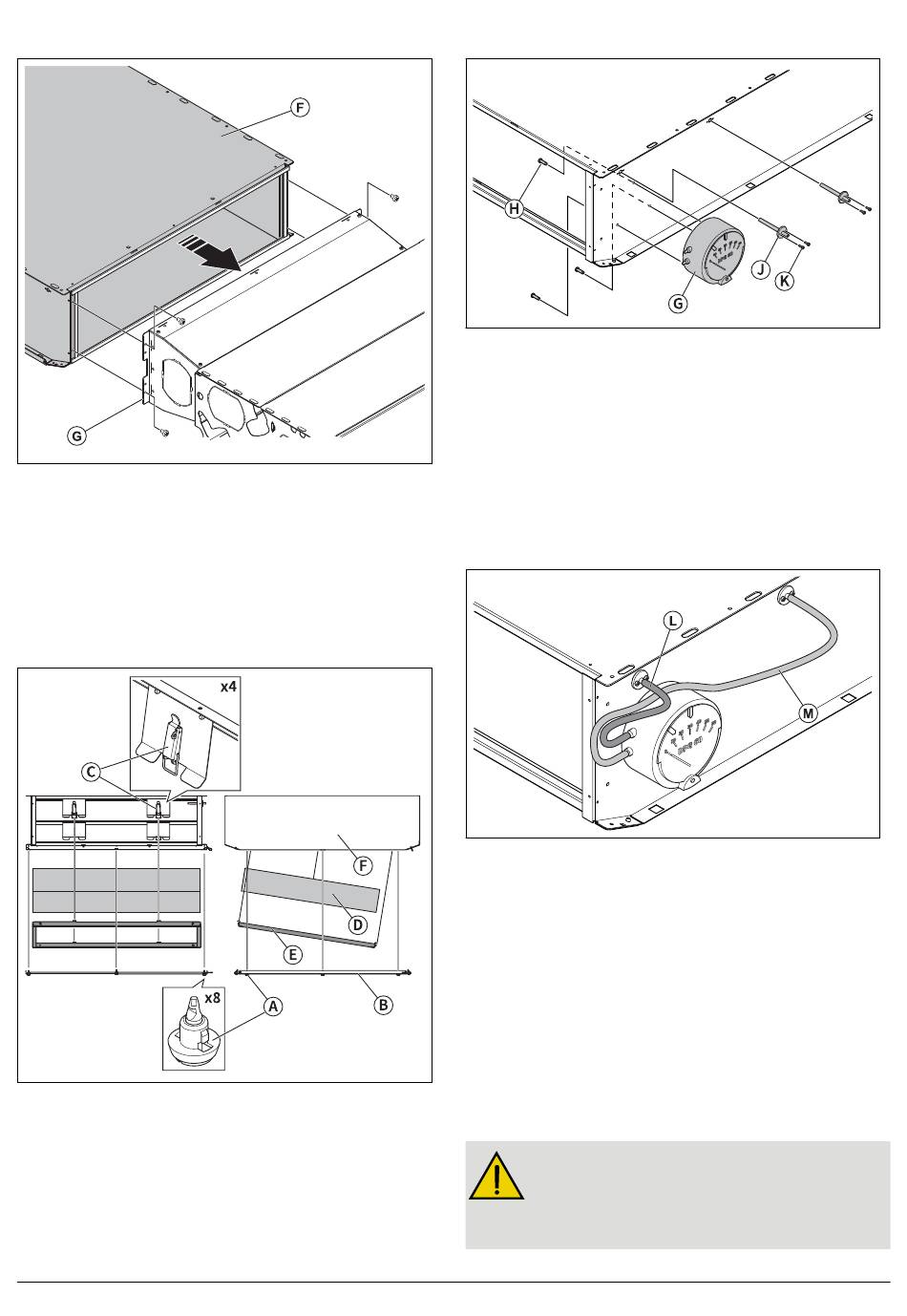

1. Drehen Sie die Schnellverschlüsse (A) an der unteren
Abdeckung (B) der Filterkammer um 90° und entfernen
Sie die untere Abdeckung.
2. Lösen Sie die Hebelverschlüsse (C) und entfernen Sie den
Plattenfilter (D) zusammen mit dem Druckrahmen (E).
3. Stecken Sie einen dünnen, spitzen Gegenstand durch
die 3 Löcher an der Seite der Filterkammer (F).
Dadurch entstehen Löcher in der Isolierung an den
Anschlussstellen für das Manometer.
FG_DC _ 2019-0100 _ DE _ 2024-04-12 _ R7
4. Befestigen Sie das analoge Manometer (G) mit
3 Schrauben (H) an der Innenseite der Filterkammer.
5. Stecken Sie einen dünnen, spitzen Gegenstand durch die
2 Löcher an der Seite der Filterkammer. Befestigen Sie
die Messnippel (J) an der Außenseite der Filterkammer
mit 2 Schrauben (K) pro Messnippel. Die Schraubenlöcher
werden vom Hersteller vorbereitet.
6. Stellen Sie sicher, dass die Öffnungen der Messnippel
(J) sauber sind. In der Filterkammer Verbleibende
Innenisolierung kann eine Verstopfung der Messnippel
verursachen.
7. Schließen Sie den Schlauch (L) an den oberen Anschluss
des Manometers an.
8. Schließen Sie den Schlauch (M) an den unteren Anschluss
des Manometers an.
9. Setzen Sie den Plattenfilter zusammen mit dem
Druckrahmen in die Filterkammer ein. Befestigen Sie den
Druckrahmen mit den Hebelverschlüssen. Siehe
Plattenfilter in der Filterkammer ersetzen, Seite
10. Setzen Sie die untere Abdeckung auf die Filterkammer
und drehen Sie die Schnellverschlüsse um 90°, um die
untere Abdeckung in ihrer Position zu sichern.
4.19 Das Gehäuse für Produkte, die
an einer Decke installiert werden,
vorbereiten
WARNUNG
Tragen Sie Schutzhandschuhe und entfernen
Sie Grate mit einem geeigneten Werkzeug.
Die Schnittkanten sind scharf und können
Verletzungen verursachen.
