FläktGroup HyFlex-Geko Installation, Inbetriebnahme, Bedienung, Wartung Und Instandhaltung Seite 20

4. Bohren Sie Löcher für die Befestigungselemente an den
oberen und unteren Markierungen auf der linken und
rechten Seite.
5. Bringen Sie die Befestigungselemente an den oberen und
unteren Markierungen auf der linken und rechten Seite an.
6. Falls erforderlich, bohren Sie Löcher und installieren Sie
die Befestigungselemente an weiteren Markierungen.
7. Installieren Sie die Umlufteinheit auf den
Befestigungselementen.
a) Stellen Sie sicher, dass die Befestigungselemente in
die Langlöcher der Umlufteinheit passen.
8. Stellen Sie sicher, dass die Umlufteinheit waagerecht
steht. Die maximale Toleranz beträgt 5 mm in
Kondensatablaufrichtung.
9. Ziehen Sie die Befestigungselemente an.

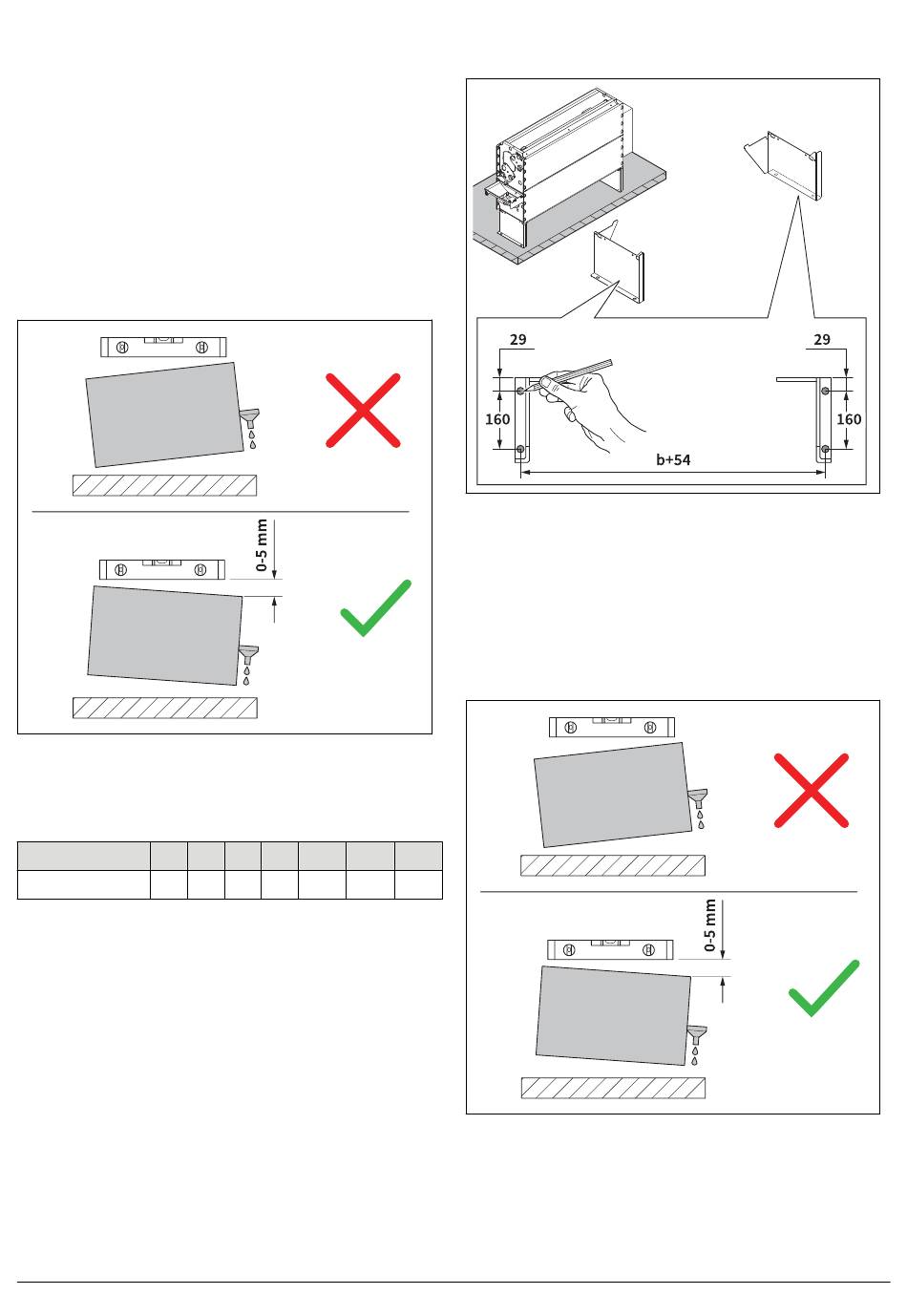

4.5 Eine Umlufteinheit freistehend auf
einem Boden installieren
Abmessung 1
Breite b (mm) 420 570 720 870 1020
1. Stellen Sie sicher, dass Sie das richtige
Installationswerkzeug, Material und die richtigen
Befestigungselemente für das Oberflächenmaterial am
Aufstellort haben.
2. Entfernen Sie das Gehäuse. Siehe
entfernen, Seite 19.
20
2 3 4 5 6
1170
4.3 Das Gehäuse
3. Nehmen Sie Markierungen für die 4 Löcher auf dem Boden
vor. Beachten Sie die Abbildung und die Tabelle für die
korrekten Abmessungen.
4. Bohren Sie die Löcher für die Befestigungselemente an
den 4 Markierungen.
5. Richten Sie die Löcher der Gerätefüße an den Bohrlöchern
im Boden aus.
6. Installieren Sie die Befestigungselemente. Ziehen Sie sie
nicht vollständig an.
7. Stellen Sie sicher, dass die Umlufteinheit waagerecht
steht. Die maximale Toleranz beträgt 5 mm in
Kondensatablaufrichtung.
8
1470
8. Ziehen Sie die Befestigungselemente an.
FG_DC _ 2019-0100 _ DE _ 2024-04-12 _ R7
