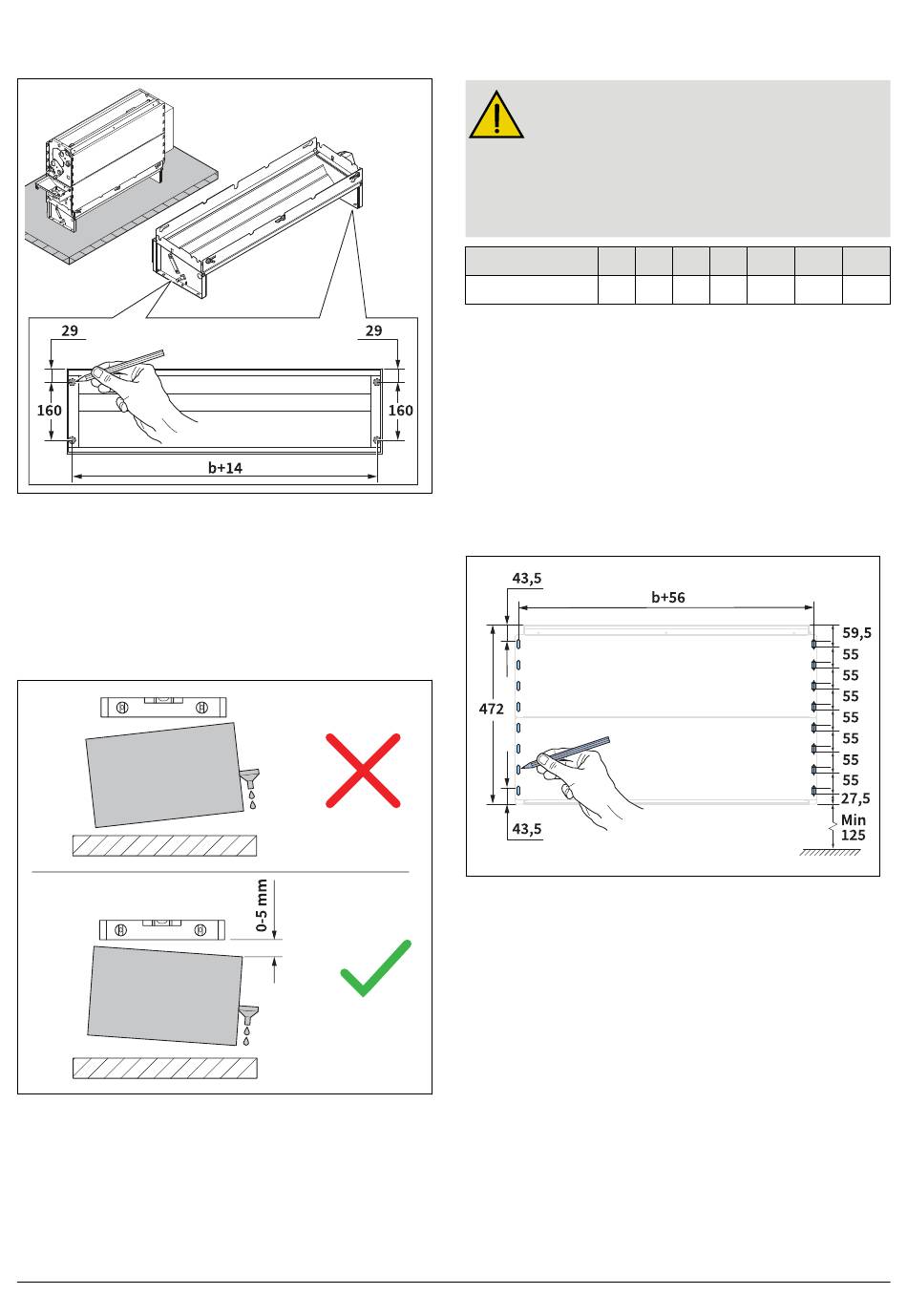

3. Nehmen Sie Markierungen für die 4 Löcher auf dem Boden
vor. Beachten Sie die Abbildung und die Tabelle für die
korrekten Abmessungen.
4. Bohren Sie die Löcher für die Befestigungselemente an
den 4 Markierungen.
5. Richten Sie die Löcher des Mischluftplenums an den
Bohrlöchern im Boden aus.
6. Installieren Sie die Befestigungselemente.
7. Stellen Sie sicher, dass die Mischlufteinheit waagerecht
steht. Die maximale Toleranz beträgt 5 mm in
Kondensatablaufrichtung.
8. Ziehen Sie die Befestigungselemente an.
9. Versiegeln Sie die Verbindungsflächen des
Außenluftanschlusses.
24
4.11 Eine Luftmischeinheit horizontal
an einer Decke installieren
WARNUNG
• Tragen Sie bei der Installation
einen Schutzhelm, Sicherheitsschuhe und
Schutzhandschuhe.
• Für eine sichere Installation des Produkts
an der Decke sind mindestens 2 Personen
erforderlich.
Abmessung 1
Breite b (mm) 420 570 720 870 1020
1. Stellen Sie sicher, dass Sie das richtige
Installationswerkzeug, Material und die richtigen
Befestigungselemente für das Oberflächenmaterial am
Aufstellort haben.
2. Entfernen Sie das Gehäuse. Siehe
entfernen, Seite 19.
3. Stellen Sie sicher, dass die Schnellverschlüsse für die
Filtermedien geschlossen sind.
4. Nehmen Sie Markierungen für die Langlöcher an der
Decke vor. Beachten Sie die Abbildung und die Tabelle
für die korrekten Abmessungen.
5. Bohren Sie die Löcher für die Befestigungselemente an
den Eckmarkierungen.
6. Installieren Sie die Befestigungselemente an den
Eckmarkierungen.
7. Falls erforderlich, bohren Sie Löcher und installieren Sie
die Befestigungselemente an weiteren Markierungen.
8. Installieren Sie die Mischlufteinheit auf den
Befestigungselementen.
a) Stellen Sie sicher, dass die Befestigungselemente in
die Langlöcher der Mischlufteinheit passen.
FG_DC _ 2019-0100 _ DE _ 2024-04-12 _ R7
2 3 4 5 6
1170
4.3 Das Gehäuse
8
1470
