FläktGroup HyFlex-Geko Installation, Inbetriebnahme, Bedienung, Wartung Und Instandhaltung Seite 21

4.6 Eine Umlufteinheit horizontal an
einer Decke installieren
WARNUNG
• Tragen Sie bei der Installation
einen Schutzhelm, Sicherheitsschuhe und
Schutzhandschuhe.
• Für eine sichere Installation des Produkts
an der Decke sind mindestens 2 Personen
erforderlich.
Abmessung 1
Breite b (mm) 420 570 720 870 1020
1. Stellen Sie sicher, dass Sie das richtige
Installationswerkzeug, Material und die richtigen
Befestigungselemente für das Oberflächenmaterial am
Aufstellort haben.
2. Entfernen Sie das Gehäuse. Siehe
entfernen, Seite 19.
3. Stellen Sie sicher, dass die Schnellverschlüsse für die
Filtermedien geschlossen sind.

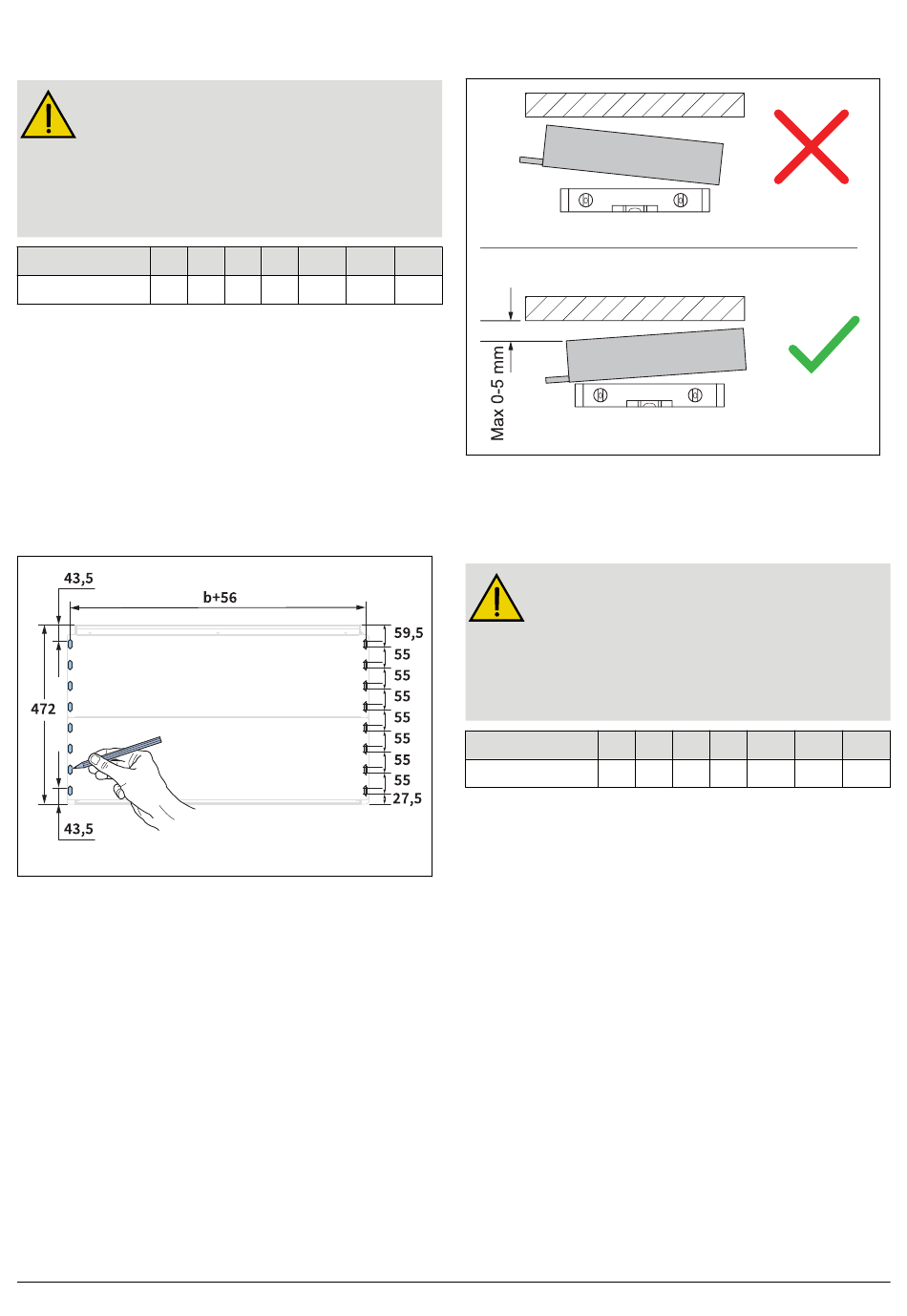

4. Nehmen Sie Markierungen für die Langlöcher an der
Decke vor. Beachten Sie die Abbildung und die Tabelle
für die korrekten Abmessungen.
5. Bohren Sie die Löcher für die Befestigungselemente an
den Eckmarkierungen.
6. Installieren Sie die Befestigungselemente an den
Eckmarkierungen.
7. Falls erforderlich, bohren Sie Löcher und installieren Sie
die Befestigungselemente an weiteren Markierungen.
8. Installieren Sie die Umlufteinheit auf den
Befestigungselementen.
a) Stellen Sie sicher, dass die Befestigungselemente in
die Langlöcher der Umlufteinheit passen.
FG_DC _ 2019-0100 _ DE _ 2024-04-12 _ R7
2 3 4 5 6
1170
4.3 Das Gehäuse
9. Stellen Sie sicher, dass die Umlufteinheit waagerecht
steht. Die maximale Toleranz beträgt 5 mm in
Kondensatablaufrichtung.
8
1470
10. Ziehen Sie die Befestigungselemente an.
4.7 Eine Umlufteinheit horizontal in
einer Zwischendecke installieren
WARNUNG
• Tragen Sie bei der Installation
einen Schutzhelm, Sicherheitsschuhe und
Schutzhandschuhe.
• Für eine sichere Installation des Produkts
an der Decke sind mindestens 2 Personen
erforderlich.
Abmessung
Breite b (mm)
1. Stellen Sie sicher, dass Sie das richtige
Installationswerkzeug, Material und die richtigen
Befestigungselemente für das Oberflächenmaterial am
Aufstellort haben.
2. Stellen Sie eine Wartungsöffnung in der Zwischendecke
her. Um die Umlufteinheit und das Zubehör herum
muss ausreichend Platz für die Inbetriebnahme,
Störungsbehebung und Wartung vorhanden sein. Für
die Abmessungen siehe
horizontale Installationen, Seite
3. Stellen Sie sicher, dass die Schnellverschlüsse für die
Filtermedien geschlossen sind.
1 2 3 4 5
420 570 720 870 1020
4.2.2 Installationsabstände für
17.
6 8
1170 1470
21
