3.3 Verdrahtung des Leistungsteils
WARNUNG Gefahr eines Stromschlags
Erden Sie die Erdungsklemmen ordnungsgemäß. Befolgen Sie für die Erdungsmaßnahmen alle
anwendbaren Vorschriften. Der maximale Erdungswiderstand beträgt:
• 200 V-Klasse: Erde an 100 Ω oder weniger
• 400 V-Klasse: Erde an 10 Ω oder weniger
Wenn Sie nicht geerdete elektrische Ausrüstung berühren, kann dies zu schweren oder tödlichen
Verletzungen führen.
Anmerkung:
• Verwenden Sie zur Erdung des Frequenzumrichters ausschließlich die Erdungsleitung des Frequenzumrichters. Verwenden Sie das Erd-
ungskabel nicht zusammen mit anderen Geräten, etwa Schweißmaschinen oder Verbrauchern mit hohen Strömen. Eine mangelhafte
Erdung von Komponenten kann zu Fehlfunktionen am Frequenzumrichter oder an der Ausrüstung durch elektrische Störungen zur
Folge haben.
• Um mehr als einen Frequenzumrichter am gleichen Erdungskreis anzuschließen, befolgen Sie die Anweisungen im Handbuch. Eine
mangelhafte Erdung von Komponenten kann zu Fehlfunktionen am Frequenzumrichter oder an der Ausrüstung durch elektrische Stö-
rungen zur Folge haben.
Wenn Sie mehr als einen Frequenzumrichter anschließen, siehe
keine Schleifen konfiguriert werden.
Verdrahten der Leistungsteil-Klemmenleiste
WARNUNG Gefahr eines Stromschlags
Bevor Sie die Leistungsklemmen verdrahten, stellen Sie sicher, dass der Überstromschalter
(MCCB) und das Schütz ausgeschaltet sind.
Wenn Sie elektrische Ausrüstung berühren, während der Überstromschalter (MCCB) und das
Schütz eingeschaltet sind, kann dies zu schweren Verletzungen oder zum Tod führen.
Konfiguration des Leistungsteils
Die Abbildungen in diesem Abschnitt zeigen die verschiedenen Prinzipschaltbilder des Leistungsteils. Die jeweili-
gen Verbindungen sind von der Leistungsklasse des Frequenzumrichters abhängig. Die Gleichspannungsversor-
gung für das Leistungsteil liefert auch Strom für den Steuerkreis.
Anmerkung:
Die Frequenzumrichtermodelle B001A bis B018A, 2001A bis 2082A und 4001A bis 4060A verfügen nicht über einen eingebauten
EMV-Filter.
WARNUNG Feuergefahr
Verbinden Sie einen Bremswiderstand nicht mit den Klemmen +1 oder -. Verwenden Sie die Klem-
men B1 und B2 zum Anschluss des Bremswiderstands.
Wenn Sie einen Bremswiderstand mit den falschen Klemmen verbinden, kann dies zu Schäden
am Frequenzumrichter und am Bremskreis führen sowie schwere oder tödliche Verletzungen
verursachen.
HINWEIS
Verwenden Sie nicht die negative Zwischenkreisklemme „-" als Erdungsklemme. Diese Klemme
befindet sich auf hohem Gleichspannungspotential.
Fehlerhafte Kabelverbindungen können Schäden am Frequenzumrichter verursachen.
76

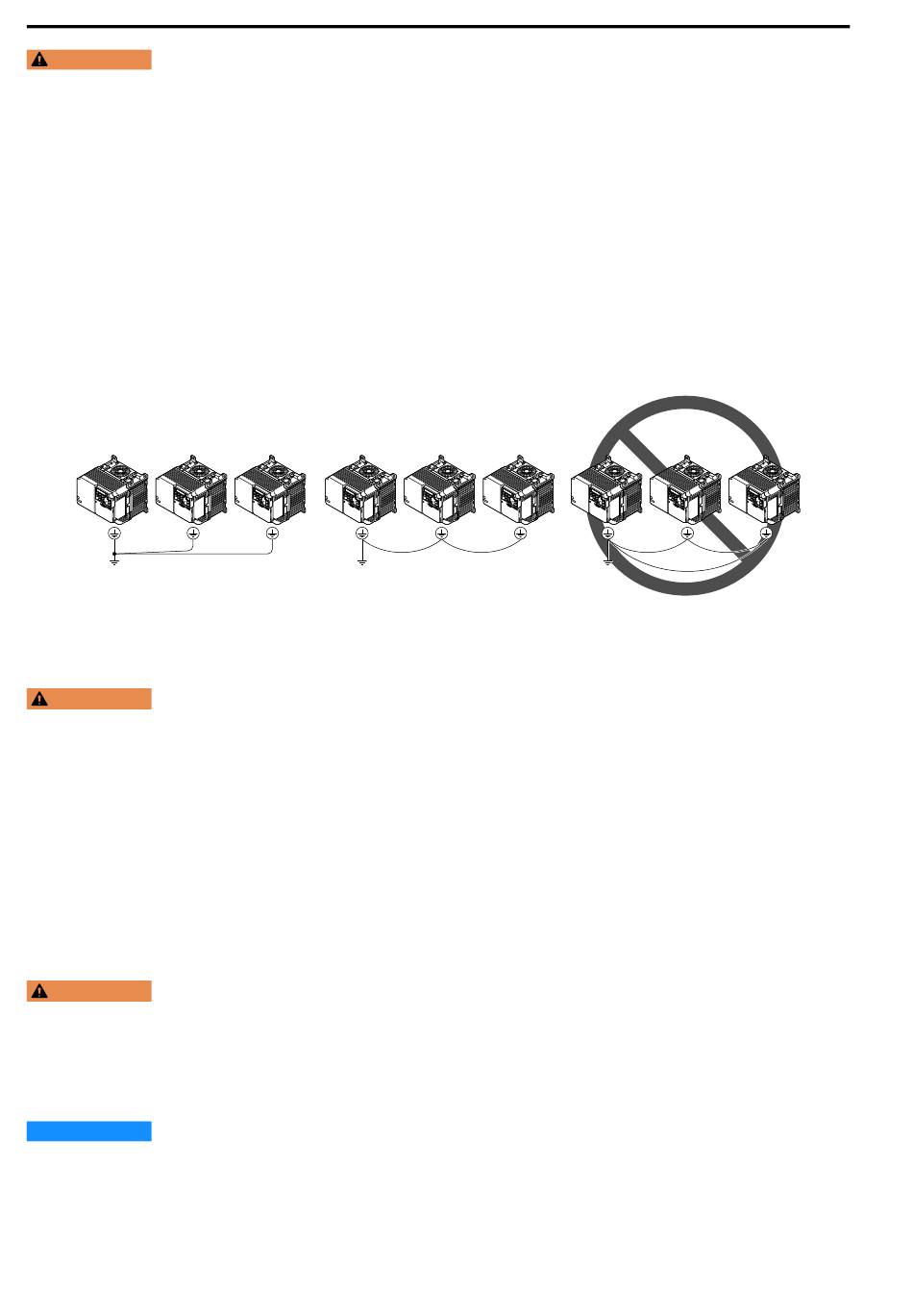

Abbildung 3.24 Mehr als einen Frequenzumrichter verdrahten
Abbildung
3.24. In der Erdungsleitung dürfen
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
