Überblick über Komponenten und Funktionen des
Bedienteils
Symbol
Name
A
USB-Durchgangsanschluss
Taste RUN
B
Taste STOP
C
LO/RE-LED
D
ALM/ERR-LED
E
READY-LED
F
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
4.2 Überblick über Komponenten und Funktionen des Bedienteils

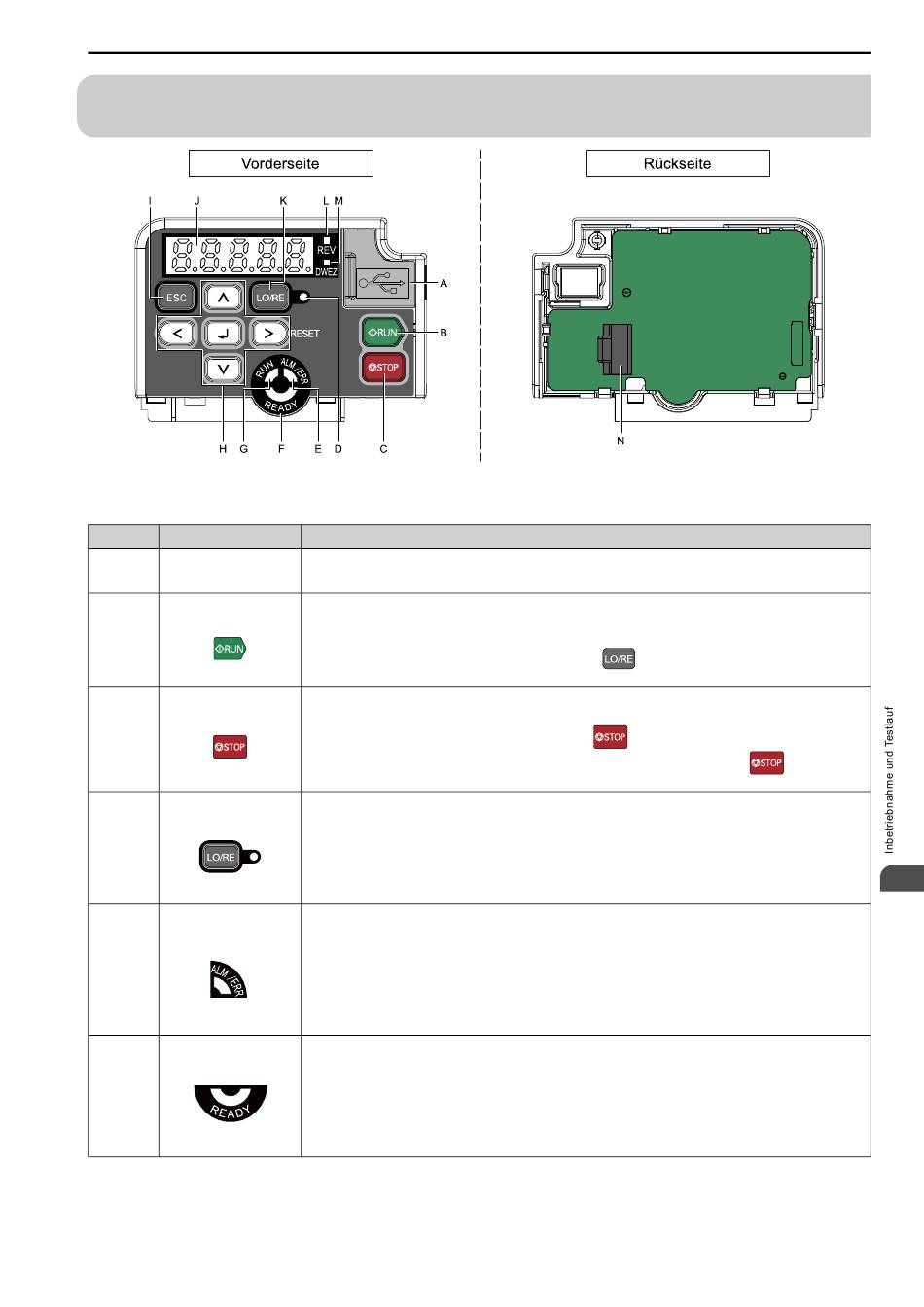

Abbildung 4.1 Bedienteil
Tabelle 4.1 Komponenten und Funktionen des Bedienteils
Anschluss zum Verbinden eines USB-Kabels mit dem Frequenzumrichter zur Unterstützung des PC-Programms DriveWizard
und der mobilen App DriveWizard. Über ein USB-Kabel (USB-Standard 2.0, Typ A - mini-B) lässt sich der Frequenzumrichter
mit einem PC, einem Smartphone oder einem Tablet (Android) verbinden.
Startet den Frequenzumrichter im LOCAL-Betrieb.
Startet den Autotuning-Betrieb.
Anmerkung:
Bevor Sie den Motor mit dem Bedienteil betreiben, drücken Sie
LOCAL-Betrieb zu setzen.
Stoppt den FU-Betrieb.
Anmerkung:
Es kommt ein Stopp-Prioritätskreis zum Einsatz. Drücken Sie
Startbefehl (REMOTE-Betrieb) an einer externen Startbefehlquelle aktiv ist. Um die Priorität von
setzen Sie o2-02 = 0 [STOP-Taste Funktionsauswahl = Deaktiviert].
Leuchtet: Der Startbefehl wird vom Bedienteil gesteuert (LOCAL-Betriebsart).
AUS: Der Startbefehl wird von der Steuerkreisklemme oder über die serielle Datenübertragung gesteuert (REMOTE-
Betriebsart).
Anmerkung:
• LOCAL: Der Betrieb des Frequenzumrichters erfolgt über das Bedienteil. Geben Sie mit dem Bedienteil Start-/Stopp-
Befehle ein und legen Sie den Frequenzsollwert fest.
• REMOTE: Der Betrieb des Frequenzumrichters erfolgt über Steuerkreisklemmen oder serielle Datenübertragung. Verwen-
den Sie die in b1-01 festgelegte Frequenzsollwertquelle und die in b1-02 ausgewählte Startbefehlquelle.
Leuchtet: Der Frequenzumrichter hat einen Fehler erkannt.
AUS: Es liegen keine Fehler oder Alarme vor.
Blinkt:
• Alarm
• Betriebsfehler
• Autotuning-Fehler
Anmerkung:
Die LED leuchtet, wenn ein Fehler und ein Alarm zur gleichen Zeit vorliegen.
Leuchtet: Der Frequenzumrichter ist in Betrieb oder ist betriebsbereit.
AUS:
• Der Frequenzumrichter hat einen Fehler erkannt.
• Es liegt kein Fehler vor und der Frequenzumrichter hat einen Startbefehl erhalten, aber der Betrieb ist nicht möglich. Dies
kommt beispielsweise im Programmierbetrieb vor.
Blinkt: Der Frequenzumrichter befindet sich im Zustand STo [EDM (Sicher abgesch. Drehmoment)].
Schnelles Blinken: Die Spannung der Leistungsteilversorgung befindet sich nicht innerhalb der Spezifikation gemäß Typen-
schild, und nur die externe 24 V-Versorgung liefert Spannung an den Frequenzumrichter.
