A - Erdungsfläche (Farbe oder Dich-
tungsmittel entfernen)
B - Gehäuseplatte
C - Metallplatte
D - Frequenzumrichter
E - Abgeschirmte Leitung

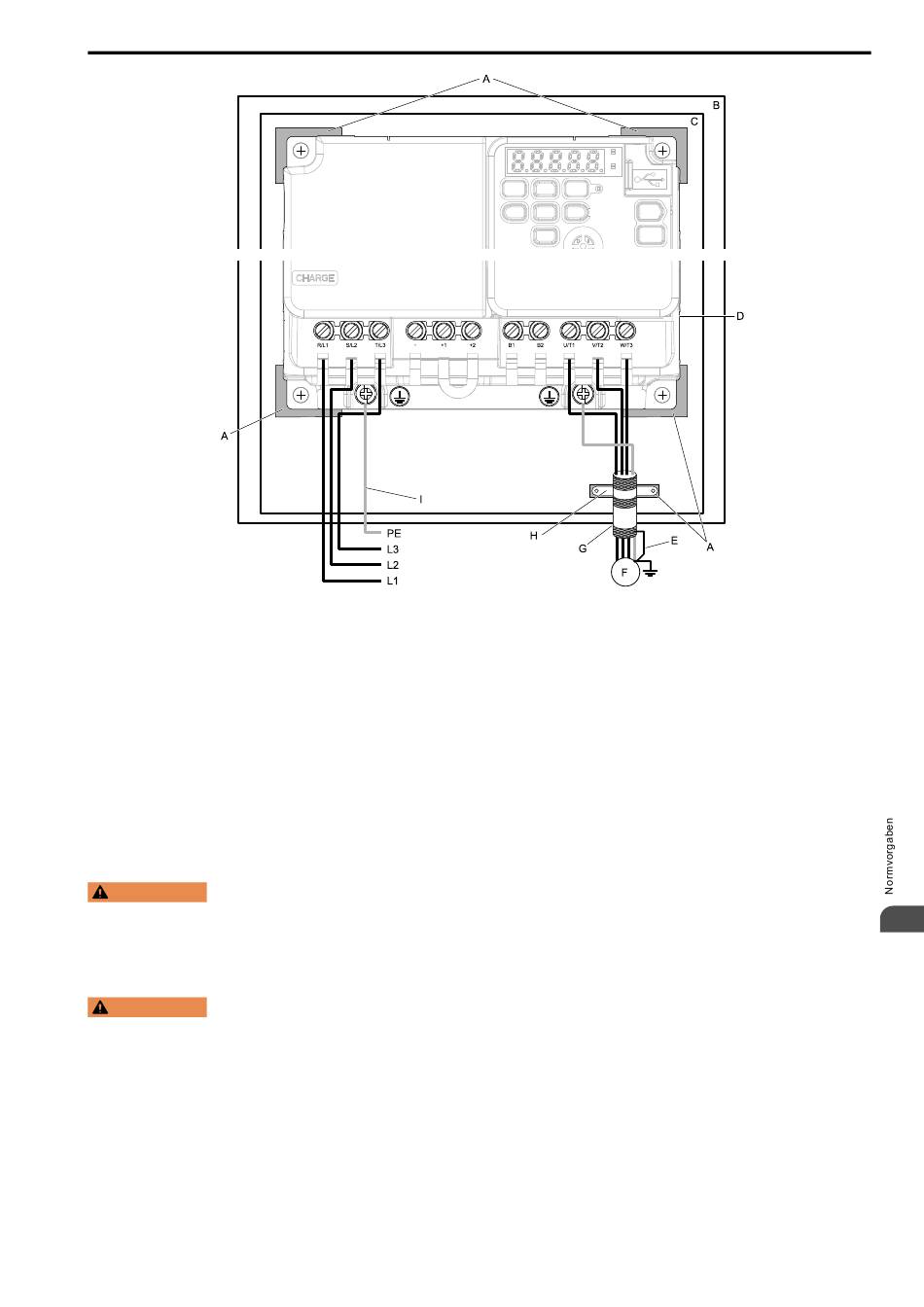

Abbildung 5.6 Frequenzumrichter mit integriertem EMV-Filter installieren
5.
Verbinden Sie eine Netzdrossel oder Zwischenkreisdrossel, um den Oberschwingungsgehalt zu reduzie-
ren.
Zwischenkreisdrosseln auf Seite 187
net sind.
Anmerkung:
• Zur Einhaltung von EN 61000-3-2 bei den Frequenzumrichtermodellen 2001 bis 2006 und 4001 bis 4004 muss eine Zwi-
schenkreisdrossel installiert werden.
Verkabelung der Schutzerde
WARNUNG Gefahr eines Stromschlags
Entfernen Sie keine Abdeckungen und berühren Sie nicht die Schaltplatinen, während der Fre-
quenzumrichter eingeschaltet ist.
Wenn Sie die internen Komponenten eines spannungsführenden Frequenzumrichters berühren,
kann dies zu schweren oder tödlichen Verletzungen führen.
WARNUNG Gefahr eines Stromschlags
Bevor Sie den EMV-Filter aktivieren oder wenn hochohmige Erdung vorliegt, erden Sie den Neu-
tralpunkt an der Spannungsversorgung der Modelle BxxxE, 2xxxE und 4xxxE, um die EMV-Richt-
linie zu erfüllen.
Wenn Sie das EMV-Filter auf ON setzen, aber den Neutralpunkt nicht erden, kann dies schwere
oder tödliche Verletzungen zur Folge haben.
Aktivieren des internen EMV-Filters
Drehen Sie bei den Frequenzumrichtermodellen BxxxE, 2xxxE und 4xxxE den oder die Schraubschalter, um den
EMV-Filter zu aktivieren oder zu deaktivieren (ON und OFF).
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
F - Motor
G - Motorkabel
H - Schirmschelle
I - Erdungsleitung
können Sie entnehmen, welche Zwischenkreisdrosseln geeig-
5.2 Europäische Normen
181
5
