Anmerkung:
Beachten Sie folgende Punkte, wenn Sie die U/f-Kennlinie manuell einstellen.
• Um eine lineare U/f-Kennlinie bei Frequenzen niedriger als E1-06 [Grundfrequenz] einzustellen, setzen Sie E1-07 = E1-09 [Mittlere
Ausgangsfrequenz A = Minimale Ausgangsfrequenz]. Bei dieser Anwendung ignoriert der Frequenzumrichter E1-08 [Mittlere Aus-
gangsspannung A].
• Legen Sie die fünf Frequenzen nach diesen Regeln fest: Falsche Einstellungen führen zu oPE10 [Fehler U/f-Kennlinieneinstellung].
E1-09 ≤ E1-07 < E1-06 ≤ E1-11 ≤ E1-04 [Minimale Ausgangsfrequenz ≤ Mittlere Ausgangsfrequenz A < Grundfrequenz ≤ Mittlere
Ausgangsfrequenz B ≤ Maximale Ausgangsfrequenz]
• Die Einstellung E1-11 = 0 [Mittlere Ausgangsfrequenz B = 0 Hz] deaktiviert E1-12 [Mittlere Ausgangsspannung B]. Stellen Sie sicher,
dass die vier Frequenzen entsprechend den folgenden Regeln eingestellt sind:
E1-09 ≤ E1-07 < E1-06 ≤ E1-04
• Wenn Sie A1-03 [Initialisieren] zur Initialisierung des Frequenzumrichters verwenden, wird E1-03 nicht zurückgesetzt.
■
E1-01: Eingangsspannung
Nr.
Name
(hex.)
E1-01
Eingangsspannung
(0300)
HINWEIS
Damage to Equipment
Set E1-01 [Input AC Supply Voltage] to align with the drive input voltage (not motor voltage).
If this parameter is incorrect, the protective functions of the drive will not operate correctly and it
can cause damage to the drive.
Werte im Zusammenhang mit der Eingangsspannung
Der in E1-01 festgelegte Wert ist die Grundlage für die Motorschutzfunktionen, die in
sind. Wenn ein Frequenzumrichter der 400 V-Klasse verwendet wird, ändert sich der Erkennungspegel für einige
Motorschutzfunktionen.
Tabelle 12.46 Werte im Zusammenhang mit der Eingangsspannung
Spannung
Einstellung E1-01
200 V-Klasse
Alle Einstellungen
Einstellwert ≥ 400 V
400 V-Klasse
Einstellwert < 400 V
*1
Dies ist die Schutzfunktion, die in Frequenzumrichtern mit integriertem Bremstransistor aktiviert ist. Diese Werte entsprechen dem
Pegel, bei dem der integrierte Bremstransistor ausgelöst wird. Einzelheiten finden Sie im Installationshandbuch zur optionalen Brem-
seinheit und Bremswiderstandseinheit für YASKAWA Frequenzumrichter der Reihe 72060001 (TOBPC72060001).
■
E1-03: Auswahl U/f-Kennlinie
Nr.
Name
(hex.)
E1-03
Auswahl U/f-Kennlinie
(0302)
YASKAWA SIGPC71061753B GA500 Technisches Handbuch

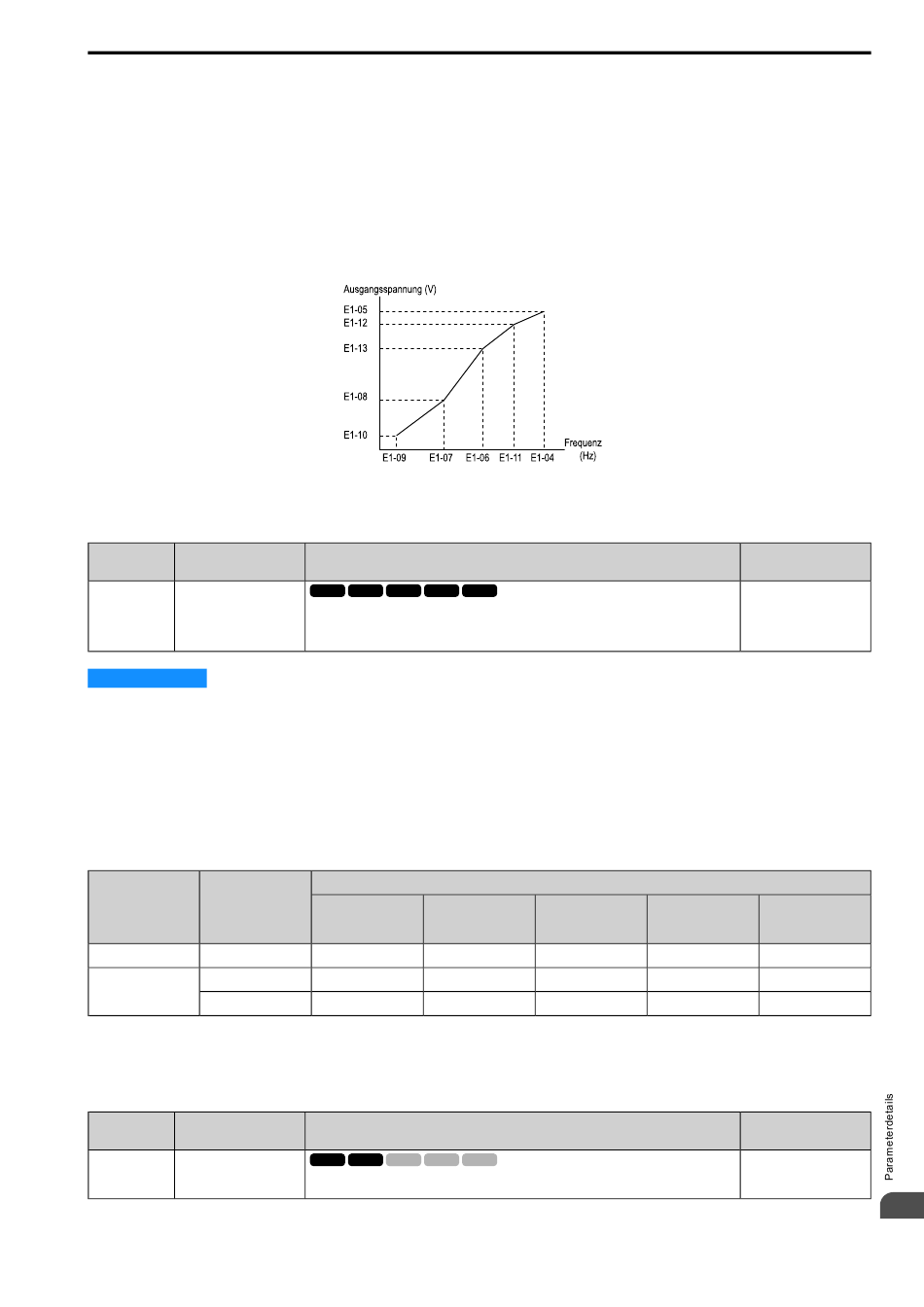

Abbildung 12.60 U/f-Kennlinie
V/f
OLV
OLV/PM
OLV/PM AOLV/PM EZOLV
Legt die Eingangsspannung des Frequenzumrichters fest.
BTR-Betriebspegel
ov-
(rr-Erkennungspe-
Erkennungspegel
gel)
410 V
394 V
820 V
788 V
820 V
788 V
V/f
OLV
OLV/PM AOLV/PM EZOLV
OLV/PM
Legt die U/f-Kennlinie für den Frequenzumrichter und den Motor fest. Sie können eine der vorge-
gebenen Kennlinien verwenden oder eine anwenderdefinierte Kennlinie einrichten.
Beschreibung
Ungefähre Werte
L2-05
[Unterspann.-
[Netzausf.fk. Zwi-
*1
Erkenn.pegel (Uv1)]
190 V
380 V
350 V
Beschreibung
12.6 E: Parameter Motor 1
Werkseinstellung
(Bereich)
200 V-Klasse: 230 V, 400
V: 400 V
(200 V-Klasse: 155 bis 255
V, 400 V-Klasse: 310 bis
510 V)
Tabelle 12.46
aufgeführt
L2-11
L3-17
[Zwischenkreisre-
schenkr.sollsp.]
gulierung Pegel]
260 V
375 V
500 V
750 V
460 V
750 V
Werkseinstellung
(Bereich)
F
(Bestimmt durch A1-02)
12
605
