12.9 L: Schutzfunktionen
nach dem Erkennen eines kurzzeitigen Netzausfalls. Die Netzausfallfunktion wird aktiviert, wenn eine dieser
Bedingungen zutrifft:
• Die für die Netzausfallfunktion 1 gesetzte MFDI-Klemme wird aktiviert (Klemme ist deaktiviert, wenn H1-xx =
65, oder Klemme ist aktiviert, wenn H1-xx = 66).
Der Frequenzumrichter verwendet die mit L2-29 [Netzausfallfunktion-Methode] festgelegte Betriebsart zum
Starten des Netzausfallbetriebs.
• Die für die Netzausfallfunktion 2 gesetzte MFDI-Klemme wird aktiviert (Klemme ist deaktiviert, wenn H1-xx =
7A, oder Klemme ist aktiviert, wenn H1-xx = 7B).
Der Frequenzumrichter startet automatisch die einfache Netzausfallfunktion 2 und ignoriert die Einstellung von
L2-29.
• Die Zwischenkreisspannung ist geringer als der Pegel L2-05 [Unterspann.-Erkenn.pegel (Uv1)].
Der Netzausfallbetrieb wird gestartet wie in L2-29 festgelegt.
Anmerkung:
Wenn Sie versuchen, die Netzausfallfunktionen 1 und 2 den MFDI-Klemmen zur gleichen Zeit zuzuweisen, wird oPE03 [Fehl. Multifkt.
eingang-Einstell.] ausgelöst.
In diesem Beispiel erkennt der Frequenzumrichter, dass die Zwischenkreisspannung geringer ist als der Pegel L2-
05, und startet den Netzausfallbetrieb. Wenn die Spannung während des Netzausfallbetriebs wiederhergestellt
wird, setzt der Frequenzumrichter den Netzausfallbetrieb fort, wenn der Netzausfallfunktionsbefehl eingegeben
wird, auch wenn Zeit L2-10 [Netzausf.fkt. Min. Erkenn.zeit] abgelaufen ist. Wenn Sie den Netzausfallbetrieb
abbrechen, wird ein erneuter Hochlauf durchgeführt.

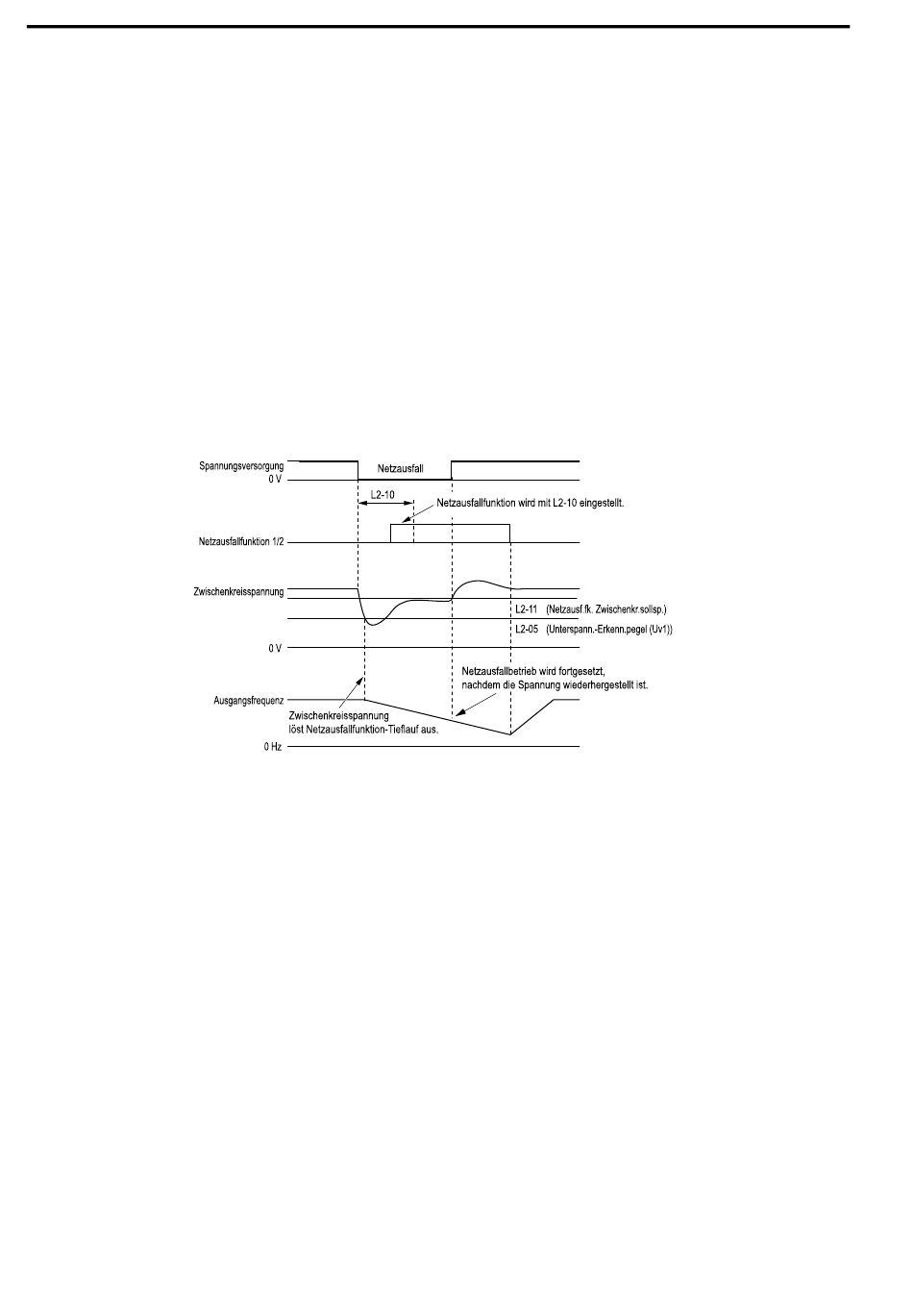

Abbildung 12.110 Netzausfallbetrieb über Netzausfallfunktion-Eingang
■
Netzausfallfunktion-Enderkennung
Die Enderkennung für die Netzausfallfunktion erfolgt mit dem Parameter L2-01 [Auswahl Netzausfall-Über-
brückung] und einem für die Netzausfallfunktion programmierten Digitaleingang.
Verwenden der Netzausfall-Überbrückungszeit zum Abbrechen des Netzausfallbetriebs
zeigt ein Beispiel mit dieser Konfiguration dargestellt:
• L2-01 = 3 [Netzausfallfunkt.: innerh. L2-02] ist eingestellt.
• Die Netzausfallfunktion wird nicht verwendet.
Der Frequenzumrichter beginnt den Tieflauf mit der Netzausfallfunktion. Wenn die in L2-10 [Netzausf.fkt. Min.
Erkenn.zeit] festgelegte Zeit abgelaufen ist, stoppt der Frequenzumrichter den Netzausfallbetrieb und führt einen
Hochlauf bis zu dem Frequenzsollwert durch, der vor dem Netzausfall gültig war.
Wenn die Zwischenkreisspannung in der Zeit L2-02 [Netzausfall-Überbrückungszeit] nicht wiederhergestellt
wird, erkennt der Frequenzumrichter Uv1 [Zwischenkreis Unterspannung] und schaltet den Ausgang ab.
726
