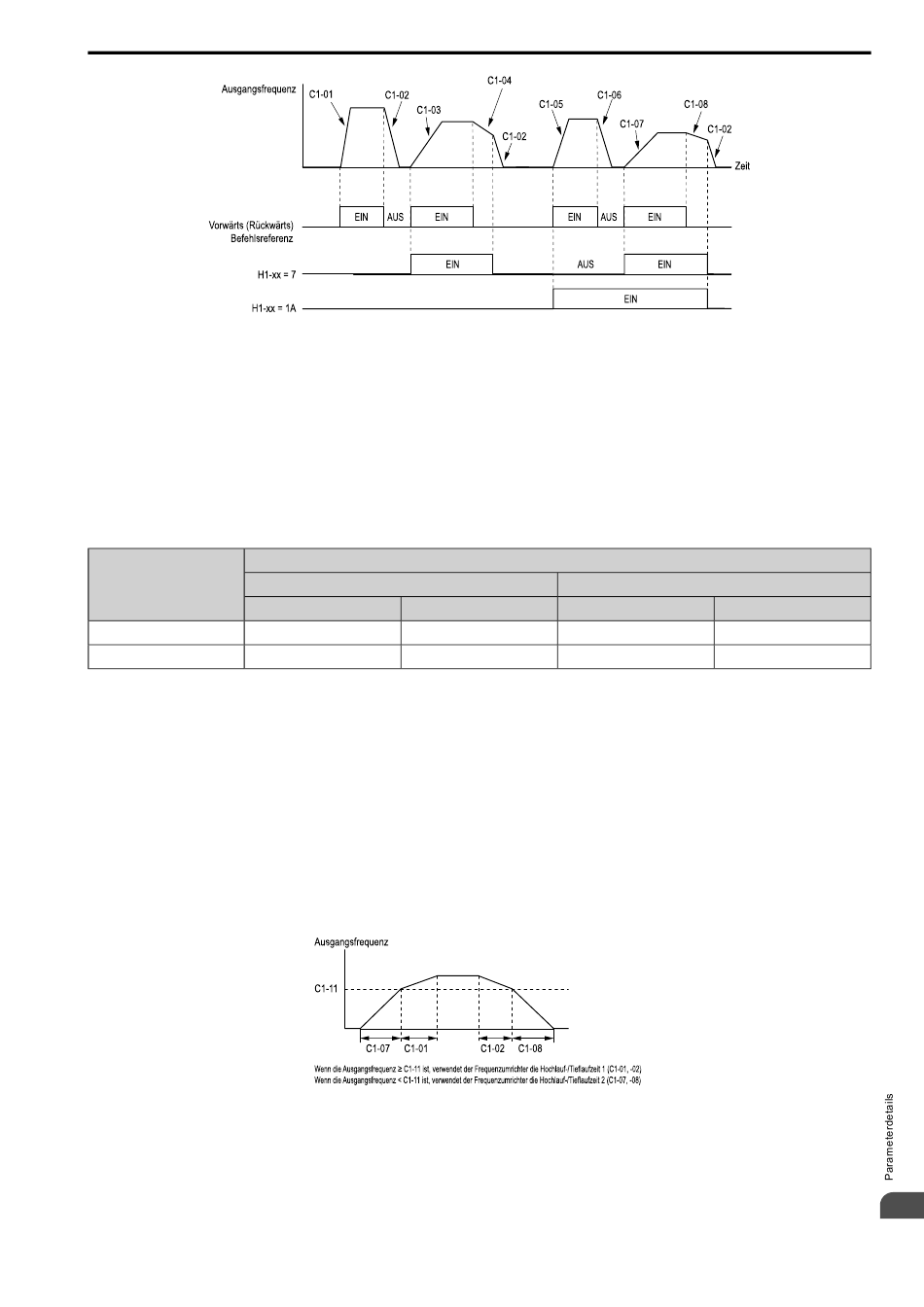

Abbildung 12.35 Zeitablaufdiagramm für Hochlauf- und Tieflaufzeiten
■
Verwenden der Motorauswahl zum Umschalten von Hochlauf- und Tieflaufzeiten
Wenn Sie H1-xx = 16 [MFDI Funktionsauswahl = Auswahl Motor 2] setzen, können Sie die Eingangsklemme
aktivieren und deaktivieren, um zwischen Motor 1 und Motor 2 umzuschalten.
Anmerkung:
Sie können die Funktion Auswahl Motor 2 nicht bei PM-Motoren verwenden.
Tabelle 12.36
enthält die möglichen Kombinationen von Hoch- und Tieflaufzeiten, wenn Sie die Funktion Aus-
wahl Motor 2 verwenden.
H1-xx = 7
[Auswahl Hochlauf-/Tieflauf-
zeit 1]
AUS
EIN
■
Verwenden des Ausgangsfrequenzpegels zum Umschalten von Hochlauf- und
Tieflaufzeiten
Der Frequenzumrichter kann mit der Ausgangsfrequenz automatisch zwischen verschiedenen Hochlauf- und Tief-
laufzeiten umschalten. Wenn die Ausgangsfrequenz = C1-11 [Umschaltfreq. Hochl.-/Tiefl.zeit] ist, schaltet der
Frequenzumrichter automatisch die Hochlauf- und Tieflaufzeiten um. Um diese Funktion zu deaktivieren, setzen
Sie C1-11 = 0.0 Hz.
Anmerkung:
• Hochlauf- und Tieflaufzeiten, die über die MFDIs eingestellt werden, sind wichtiger das automatische Umschalten mit dem Frequenz-
pegel von C1-11. Wenn Sie zum Beispiel die Umschaltfrequenz auf C1-11einstellen, schaltet der Frequenzumrichter die Hochlauf- und
Tieflaufzeiten nicht automatisch um, wenn die für Auswahl Hochlauf-/Tieflaufzeit 1 [H1-xx = 7] festgelegte MFDI-Klemme aktiviert
wird.
• Wenn Auswahl Motor 2 [H1-xx = 16] aktiviert ist, setzt der Frequenzumrichter die Hochlauf-/Tieflaufzeit auf C1-05 und C1-06 für
Motor 2, wenn die Ausgangsfrequenz den Wert von C1-11 übersteigt.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Tabelle 12.36 Motorauswahl und Hochlauf- und Tieflaufzeiten
Auswahl Motor 2: AUS
Hochlaufzeit
Tieflaufzeit
C1-01
C1-03
Abbildung 12.36 Hoch-/Tieflaufzeit-Umschaltfrequenz
H1-xx = 16 [Auswahl Motor 2]
Hochlaufzeit
C1-02
C1-05
C1-04
C1-07
12.4 C: Tuning
Auswahl Motor 2: EIN
Tieflaufzeit
C1-06
C1-08
12
