E9-06: Motornennstrom
Nr.
Name
(hex.)
E9-06
Motornennstrom
(11E9)
Anmerkung:
Die Anzeigeschritte für diesen Parameter hängen vom Modell des Frequenzumrichters ab.
• 0.01 A: B001 bis B018, 2001 bis 2042, 4001 bis 4023
• 0.1 A: 2056 bis 2082, 4031 bis 4060
Der Einstellwert von E9-06 ist der Referenzwert für den Motorschutz. Geben Sie den auf dem Motortypenschild
angegebenen Motornennstrom ein. Beim Autotuning des Frequenzumrichters wird E9-06 automatisch auf den für
T4-07 [Motornennstrom] eingegebenen Wert eingestellt.
■
L1-01: Motor-Überlastschutz (oL1)
Nr.
Name
(hex.)
L1-01
Motor-Überlastschutz (oL1)
(0480)
Dieser Parameter aktiviert und deaktiviert den Motor-Überlastschutz mit elektronischen Temperaturwächtern.
Das Kühlungsvermögen des Motors variiert je nach Drehzahlregelungsbereich. Wählen Sie einen elektronischen
Thermoschutz so aus, dass dieser den Lastkenndaten des Motors entspricht.
Der elektronische Thermoschutz des Frequenzumrichters verwendet die folgenden Daten, um die Überlastverträg-
lichkeit und den Versorgungsüberlastschutz für den Motor zu berechnen:
• Ausgangsstrom
• Ausgangsfrequenz
• Temperaturkenndaten des Motors
• Zeitliche Kenndaten
Wenn der Frequenzumrichter eine Motor-Überlast erkennt, wird oL1 [Motor Überlast] ausgelöst und der FU-Aus-
gang abgeschaltet.
Setzen Sie H2-01 = 1F [Klemme MA/MB-MC Funktionsauswahl = Motorüberlast-Alarm (oL1)], um den Über-
last-Alarm zu nutzen. Wenn der Motor-Überlastpegel 90% des Erkennungspegels oL1 übersteigt, aktiviert sich die
Ausgangsklemme und löst einen Überlastalarm aus.
0 : Deaktiviert
Deaktiviert den Motorschutz, wenn kein Motor-Überlastschutz erforderlich ist oder wenn der Frequenzumrichter
mehr als einen Motor antreibt.

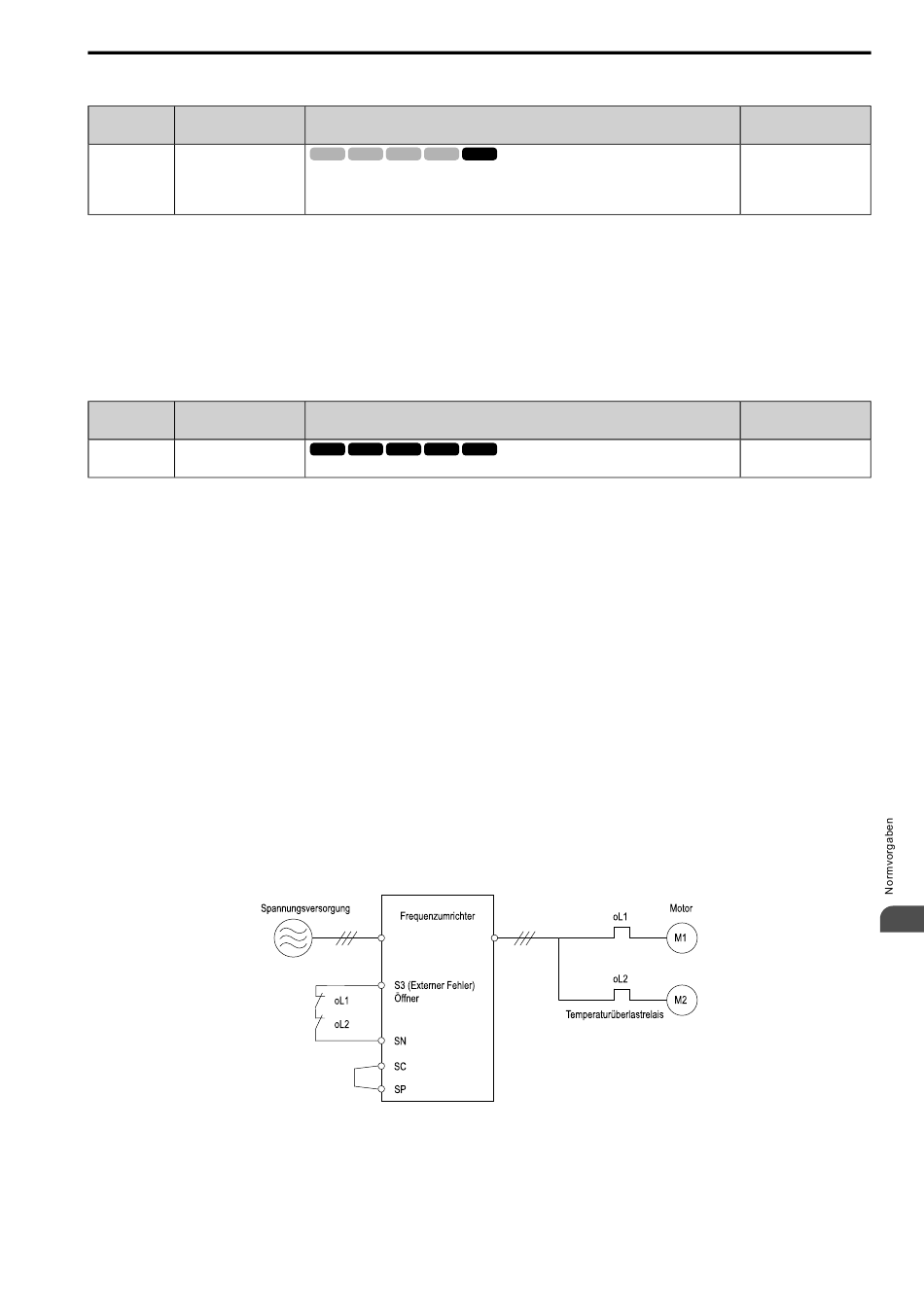

Abbildung 5.18
zeigt ein Beispiel einer Stromkreiskonfiguration, bei der mehr als ein Motor mit dem Frequenz-
umrichter verbunden ist.
Abbildung 5.18 Schutzkonfiguration für mehr als einen Motor an einem Frequenzumrichter
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
V/f
OLV
OLV/PM AOLV/PM EZOLV
OLV/PM
Legt den Motornennstrom in Ampere fest.
V/f
OLV
OLV/PM AOLV/PM EZOLV
OLV/PM
Einstellung der elektrothermischen Motorüberlast-Schutzfunktion.
Beschreibung
Beschreibung
5.3 UL-Normen
Werkseinstellung
(Bereich)
Bestimmt durch E9-01 und
o2-04
(10% bis 200% des Fre-
quenzumrichter-
Nennstroms)
Werkseinstellung
(Bereich)
Bestimmt durch A1-02
(0 - 6)
5
201
