12.8 H: Klemmen-Funktionsauswahl
■
66: Komparator 1
Einstellwert Funktion
66 Komparator 1
A - H2-24
[Comparator 1 On-Delay Time]
Anmerkung:
Der Frequenzumrichter vergleicht die mit H2-20 festgelegten Anzeigen als absolute Werte.
■
67: Komparator 2
Einstellwert Funktion
67 Komparator 2
A - H2-30
[Comparator 2 On-Delay Time]
Anmerkung:
Der Frequenzumrichter vergleicht die mit H2-26 festgelegten Anzeigen als absolute Werte.
■
69: External Power 24V Supply
Setting Value Function
69 External Power 24V Supply
ON : The external 24V power supply is supplying power.
OFF : The external 24V power supply is not supplying power.
692
V/f OLV OLV/PM OLV/PM AOLV/PM EZOLV
Die Klemme wird aktiviert, wenn der mit H2-20 [Komparator 1 Auswahl Anzeige] eingestellte Anzeigewert im Bereich der
Werte von H2-21 [Komparator 1 Unterer Grenzwert] und H2-22 [Komparator 1 Oberer Grenzwert] für die mit H2-24 [Kompa-
rator 1 Ein-Verzöger.zeit] eingestellte Zeit liegt.

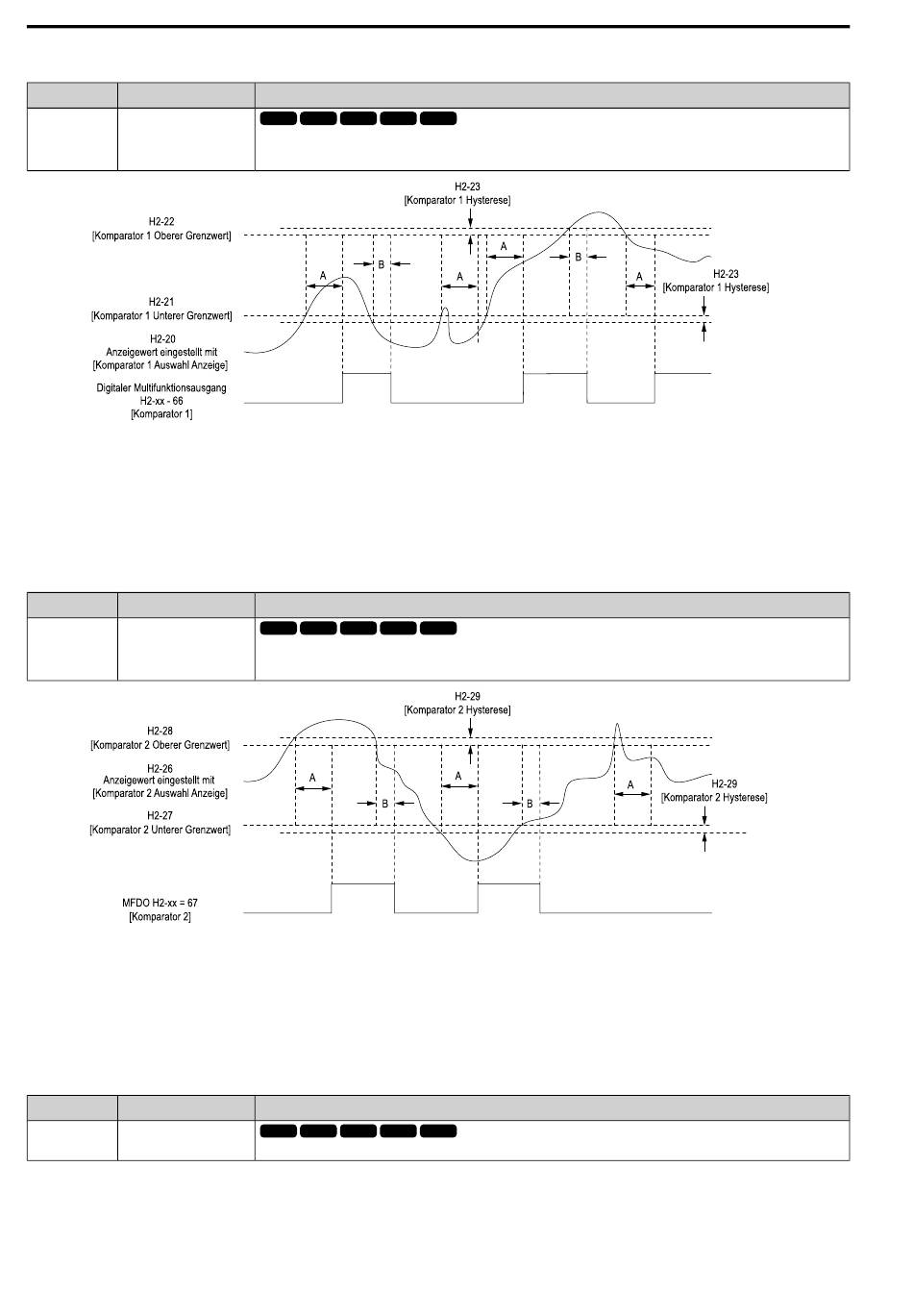

Abbildung 12.88 Zeitdiagramm für den Ausgang von Komparator 1
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Die Klemme wird aktiviert, wenn der mit H2-26 [Komparator 2 Auswahl Anzeige] eingestellte Anzeigewert nicht im Bereich
der Werte von H2-27 [Komparator 2 Unterer Grenzwert] und H2-28 [Komparator 2 Oberer Grenzwert] für die in H2-30 [Kom-
parator 2 Ein-Verzög.zeit] eingestellte Zeit liegt.
Abbildung 12.89 Zeitdiagramm für den Ausgang von Komparator 2
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
The terminal activates when there is an external 24V power supply between terminals PS-AC.
Beschreibung
B - H2-25
[Comparator 1 Off-Delay Time]
Beschreibung
B - H2-31
[Comparator 2 Off-Delay Time]
Description
