12.9 L: Schutzfunktionen
0 : Stopp
Der Frequenzumrichter folgt dem Frequenzsollwert und stoppt den Motor.
1 : Betr. b. (L4-06 x Letzt. Sollw.)
Der Frequenzumrichter setzt den Betrieb bei dem Frequenzsollwert fort, der in L4-06 [Freq.sollwert b. Sollwert-
ausfall] festgelegt ist. Wenn der externe Frequenzsollwert wieder anliegt, wird der FU-Betrieb mit dem Frequenz-
sollwert fortgesetzt.
■
L4-06: Freq.sollwert b. Sollwertausfall
Nr.
Name
(hex.)
L4-06
Freq.sollwert b.
Sollwertausfall
(04C2)
Setzen Sie L4-05 = 1 [Auswahl Freq.sollwert-Ausf.erk. = Betr. b. (L4-06 x Letzt. Sollw.)], um diesen Parameter zu
aktivieren.
■
L4-07: Auswahl Erkenn. Drehz.übereinst.
Nr.
Name
(hex.)
L4-07
Auswahl Erkenn. Drehz.
übereinst.
(0470)
0 : Keine Erkennung bei Reglersperre
Erkennt die Frequenz während des FU-Betriebs. Wenn der Frequenzumrichter seinen Ausgang abschaltet, wird
keine Frequenz erkannt.
1 : Erkennung immer aktiviert
■
L4-08: Drehz.übereinst. Quelle Auswahl
Nr.
Name
(hex.)
L4-08
Drehz.übereinst. Quelle
Auswahl
(047F)
0 : Sanftanlauf Ausgang (Sollwert)
1 : Motordrehzahl (Tatsächliche Drehzahl)
Die Einstellung für L4-08 hat unter folgenden Voraussetzungen eine Wirkung:
• Wenn die Erkennungsbedingungen für oL3 [Drehmomentüberschreitung 1], oL3 [Überdrehmomenterkennung
1], oL4 [Drehmomentüberschreitung 2], und oL4 [Überdrehmomenterkennung 2] wie folgt festgelegt sind:
– L6-01 = 1, 3, 5, 7 [Auswahl Drehmomenterkennung 1 = UL b. Frq.übereinst.]
– L6-04 = 1, 3, 5, 7 [Auswahl Drehmomenterkennung 2 = UL b. Frq.übereinst.]
• Wenn Sie Drehzahlübereinstimmung mit DriveWorksEZ verwenden.
• Wenn die MFDI-Klemmen für H1-xx = 75, 76 [Befehl Auf/Ab 2] aktiviert werden.
• Wenn H2-xx [MFDO Funktionsauswahl] auf diese Funktionen eingestellt werden:
746

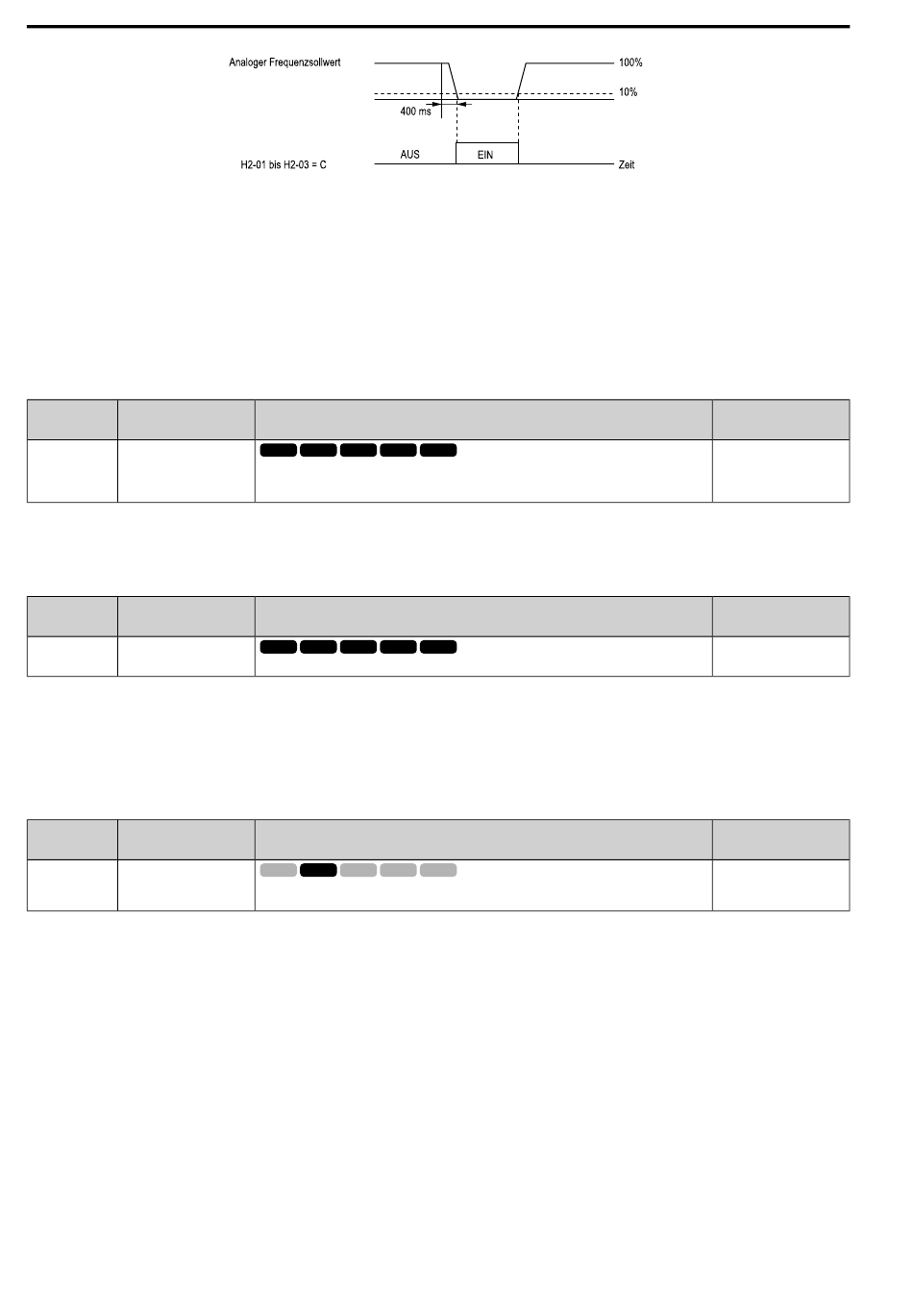

Abbildung 12.123 Erkennung von Frequenzsollwertausfall
V/f
OLV
OLV/PM AOLV/PM EZOLV
OLV/PM
Legt den Frequenzsollwert (als Prozentsatz) zum Fortsetzen des Frequenzumrichterbetriebs nach
einem Frequenzsollwertausfall fest. Der Wert ist ein Prozentsatz des Frequenzsollwerts, bevor der
Frequenzumrichter den Ausfall erkannt hat.
V/f
OLV
OLV/PM
OLV/PM AOLV/PM EZOLV
Legt die Bedingung zum Aktivieren der Drehzahlerkennung fest.
V/f
OLV
OLV/PM AOLV/PM EZOLV
OLV/PM
Stellt den Frequenzumrichter zum Verwenden der Sanftanlauf-Ausgangsfrequenz oder der Motor-
drehzahl (Berechnungswert) für die Drehzahlerkennung.
Beschreibung
Beschreibung
Beschreibung
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Werkseinstellung
(Bereich)
80.0%
(0.0 - 100.0%)
Werkseinstellung
(Bereich)
0
(0, 1)
Werkseinstellung
(Bereich)
1
(0, 1)
