Verkabelungsabstand
C6-02 [Auswahl der Taktfrequenz]
Anmerkung:
• Wenn die Kabellänge größer als 100 m (328 ft.) ist, setzen Sie A1-02 = 0 [U/f].
• Die maximale Kabellänge zwischen dem Frequenzumrichter und einem PM-Motor beträgt 100 m (328 ft.)
• Wenn die Kabellänge zwischen dem Frequenzumrichter und dem Motor bei A1-02 = 6 zu groß ist, stellen Sie A1-02 = 5 ein.
■
C6-03: Obergrenze Taktfrequenz
Nr.
Name
(hex.)
C6-03
Obergrenze Taktfrequenz
(0225)
Einstellen einer festen anwenderdefinierten Taktfrequenz
Wenn die Auswahl einer Taktfrequenz mit C6-02 nicht möglich ist, können Sie den Wert mit C6-03 festlegen. Die
Taktfrequenz wird fest auf den Wert von C6-03 gesetzt.
Wenn A1-02 = 0 [Auswahl Regelverfahren = U/f], setzen Sie C6-03 = C6-04 [Untergrenze Taktfrequenz], um die
Taktfrequenz zu fixieren.
Einstellen einer von der Ausgangsfrequenz abhängigen, variablen Taktfrequenz
Wenn A1-02 = 0 ist, stellen Sie C6-03, C6-04 und C6-05 [Proport.verstärk. Taktfrequenz] wie in
dargestellt ein, damit sich die Taktfrequenz linear mit der Ausgangsfrequenz ändert.

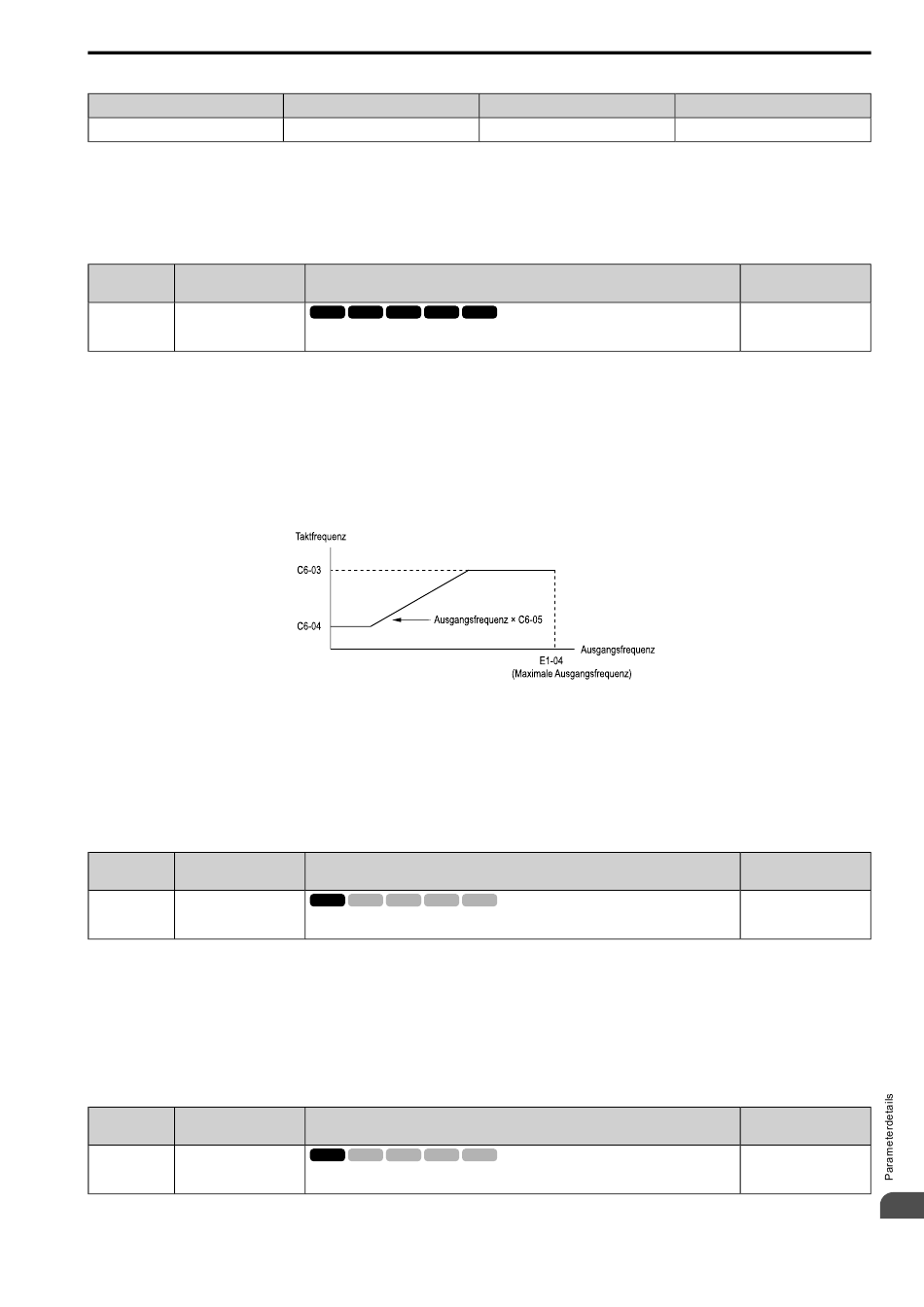

Abbildung 12.47 Einstellen einer von der Ausgangsfrequenz abhängigen, variablen Taktfrequenz
Anmerkung:
• Wenn C6-05 ≤ 7 ist, deaktiviert der Frequenzumrichter C6-04. Die Taktfrequenz wird fest auf den Wert von C6-03 gesetzt.
• Der Frequenzumrichter erkennt oPE11 [Fehler Einstellung Taktfreq.], wenn die folgenden Bedingungen zur gleichen Zeit zutreffen:
–C6-05 ≥ 6
–C6-04 ≥ C6-03
■
C6-04: Untergrenze Taktfrequenz
Nr.
Name
(hex.)
C6-04
Untergrenze Taktfrequenz
(0226)
Stellen Sie C6-03 [Obergrenze Taktfrequenz], C6-04 und C6-05 [Proport.verstärk. Taktfrequenz] ein, damit sich
die Taktfrequenz linear mit der Ausgangsfrequenz ändert.
Anmerkung:
Der Frequenzumrichter erkennt oPE11 [Fehler Einstellung Taktfreq.], wenn die folgenden Bedingungen zur gleichen Zeit zutreffen:
• C6-04 ≥ C6-03
• C6-05 ≥ 6
■
C6-05: Proport.verstärk. Taktfrequenz
Nr.
Name
(hex.)
C6-05
Proport.verstärk.
Taktfrequenz
(0227)
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Tabelle 12.42 Verkabelungsabstand
Maximal 50 m (164 ft.)
1 bis F (bis zu 15 kHz)
V/f
OLV
OLV/PM
OLV/PM AOLV/PM EZOLV
Legt den oberen Grenzwert der Taktfrequenz fest. Setzen Sie C6-02 = F [Auswahl der Taktfre-
quenz = Anwenderdef. (C6-03 bis C6-05)], um diesen Parameter einzustellen.
V/f
OLV
OLV/PM AOLV/PM EZOLV
OLV/PM
Legt den unteren Grenzwert der Taktfrequenz fest. Setzen Sie C6-02 = F [Auswahl der Taktfre-
quenz = Anwenderdef. (C6-03 bis C6-05)], um diesen Parameter einzustellen.
V/f
OLV
OLV/PM AOLV/PM EZOLV
OLV/PM
Legt die Proportionalverstärkung für die Taktfrequenz fest. Setzen Sie C6-02 = F [Auswahl der
Taktfrequenz = Anwenderdef. (C6-03 bis C6-05)], um diesen Parameter einzustellen.
Maximal 100 m (328 ft.)
1 bis 2 (bis zu 5 kHz), 7
Beschreibung
Beschreibung
Beschreibung
12.4 C: Tuning
Mehr als 100 m (328 ft.)
1 (bis zu 2 kHz), 7
Werkseinstellung
(Bereich)
Bestimmt durch C6-02
(1.0 - 15.0 kHz)
Abbildung 12.47
Werkseinstellung
(Bereich)
Bestimmt durch C6-02
(1.0 - 15.0 kHz)
Werkseinstellung
(Bereich)
Bestimmt durch C6-02
(0 - 99)
585
12
