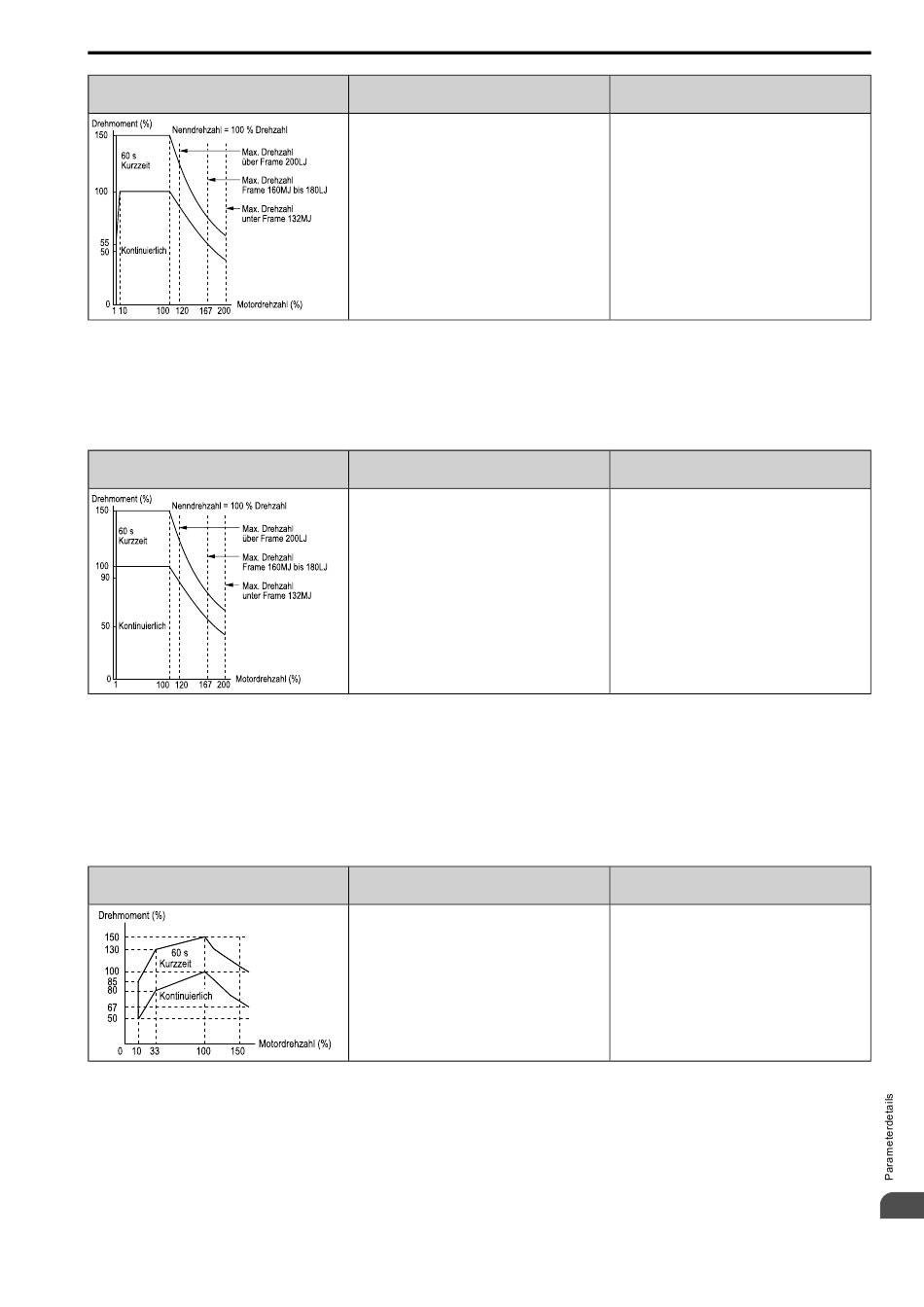

Belastungsverträglichkeit
3 : Konst. Drehm. Drz.bereich 100:1
Verwenden Sie diese Einstellung für Vektor-Motoren mit einem Drehzahlbereich für konstantes Drehmoment von
1:100.
Die Drehzahlregelung reicht von 1% bis 100%, wenn die Belastung bei 100% liegt. Ein Betrieb unterhalb von 1%
Drehzahl bei 100% Belastung löst den Motor-Überlastschutz aus.
Belastungsverträglichkeit
4 : PM Variables Drehmoment
Verwenden Sie diese Einstellung für PM-Motoren mit reduzierter Drehmomentkennlinie.
Die Überlastverträglichkeit verringert sich mit sinkender Motordrehzahl, da der Lüfter dann langsamer dreht und
den Motor im niedrigen Drehzahlbereich nicht so effektiv kühlen kann.
Der Auslösepunkt des elektronischen Thermoschalters ändert sich entsprechend der Überlastverträglichkeitskenn-
linie des Motors. Dies sorgt für durchgehenden Motor-Übertemperaturschutz von niedrigen bis hin zu hohen
Drehzahlen.
Belastungsverträglichkeit
5 : PM Konstantes Drehmoment
Verwenden Sie diese Einstellung bei einem PM-Motor für konstantes Drehmoment und einem Drehzahlbereich
für konstantes Drehmoment von 1:500.
Die Drehzahlregelung für diesen Motor reicht von 0.2% bis 100%, wenn die Belastung bei 100% liegt. Ein Betrieb
unterhalb von 0.2% Drehzahl bei 100% Belastung löst den Motor-Überlastschutz aus.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Kühlungsvermögen
Dieser Motor ist dafür ausgelegt, höhere Temperaturen im
Dauerbetrieb bei niedrigen Drehzahlen (10% Grundfre-
quenz) zu verkraften.
Kühlungsvermögen
Dieser Motor ist dafür ausgelegt, höhere Temperaturen im
Dauerbetrieb bei niedrigen Drehzahlen (1% Grundfre-
quenz) zu verkraften.
Kühlungsvermögen
Dieser Motor ist dafür ausgelegt, höhere Temperaturen im
Dauerbetrieb bei der Nenndrehzahl und beim Nenndreh-
moment zu verkraften.
12.9 L: Schutzfunktionen
Überlastverhalten
(bei 100% Motorlast)
Der Motorbetrieb findet kontinuierlich bei 10% bis 100%
der Grundfrequenz statt. Ein Betrieb unterhalb von 10%
Drehzahl bei 100% Belastung löst den Motor-Überlast-
schutz aus.
Überlastverhalten
(bei 100% Motorlast)
Der Motorbetrieb findet kontinuierlich bei 1% bis 100%
der Grundfrequenz statt. Ein Betrieb unterhalb von 1%
Drehzahl bei 100% Belastung löst den Motor-Überlast-
schutz aus.
Überlastverhalten
(bei 100% Motorlast)
Wenn der Motor dauerhaft bei einer geringeren Drehzahl
als der Nenndrehzahl und über 100% Drehmoment betrie-
ben wird, erkennt der Frequenzumrichter oL1. Der FU
löst ein Fehlerrelais aus und es findet ein Freilauf bis zum
Stillstand statt.
12
721
