12.8 H: Klemmen-Funktionsauswahl
Wenn die Klemme für 100 ms aktiv ist, liest diese Funktion eine Probe des analogen Frequenzsollwertes aus und
hält diese Probe. Wenn Sie den Befehl Probe/halten erneut eingeben, liest diese Funktion erneut eine Probe des
analogen Frequenzsollwertes aus und hält diese Probe. Wenn Sie die Stromversorgung abschalten, löscht der Fre-
quenzumrichter die gespeicherte analoge Frequenz und setzt den Frequenzsollwert auf 0 zurück.
Abbildung 12.70
zeigt ein Beispiel, wie die Funktion funktioniert.
Sie können die Funktion „Sollwertzustand halten" nicht gleichzeitig mit den folgenden Funktionen einstellen:
• H1-xx = A [Hochlauf-/Tieflauframpe halten]
• H1-xx = 10, 11 [Befehl Aufwärts, Befehl Abwärts]
• H1-xx = 44 bis 46 [Offsetfreq. 1 bis 3 hinzufüg.]
• H1-xx = 75, 76 [Befehl Aufwärts 2, Befehl Abwärts 2]
Wenn Sie diese Befehle gleichzeitig einstellen, erkennt der Frequenzumrichter oPE03 [Fehl. Multifkt.eingang-
Einstell.]
■
20 bis 2F: Externer Fehler
Setting Value
Function
20 to 2F
External Fault
Wenn in den Frequenzumrichter ein externer Fehler eingegeben wird, zeigt das Bedienteil EFx [Externer Fehler
(Klemme Sx)], wobei x die Klemmennummer ist (Klemme Sx), der das externe Fehlersignal zugewiesen ist. Wenn
beispielsweise ein externes Fehlersignal an der Klemme S3 anliegt, zeigt das Bedienteil EF3 an.
Verwenden Sie diese Bedingungen, um den in H1-xx eingestellten Wert auszuwählen:
• Signaleingabemethode von Peripheriegeräten
• Erkennungsverfahren für externe Fehler
• Motorstoppverfahren (Betrieb nach Erkennung des externen Fehlers)
Tabelle 12.58
Zeigt das Verhältnis zwischen den Bedingungen und dem auf H1-xx eingestellten Wert.
Signaleingabemethode von
Peripheriegeräten
Einstellung
Schließer
20
x
21
-
22
x
23
-
24
x
25
-
26
x
27
-
28
x
29
-
2A
x
662

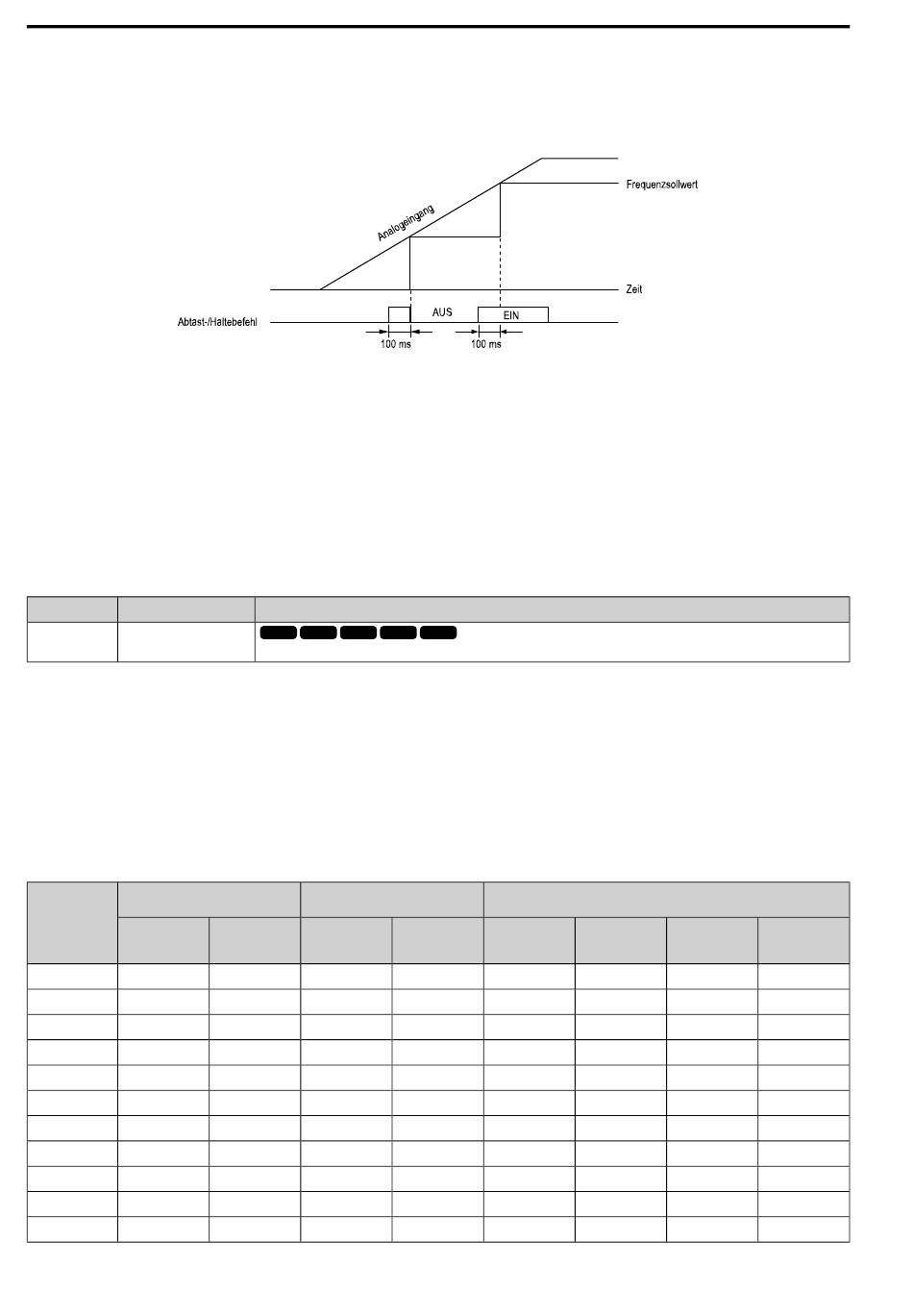

Abbildung 12.70 Sollwert halten
V/f
OLV
OLV/PM
OLV/PM AOLV/PM EZOLV
Sets a command to stop the drive when a failure or fault occurs on an external device.
Tabelle 12.58 Stoppverfahren für externe Fehler
Erkennungsverfahren für
*1
externe Fehler
Immer
Nur bei Betrieb
Öffner
erkennen
-
x
x
x
-
-
x
-
-
x
x
x
-
-
x
-
-
x
x
x
-
-
Description
*2
Rampe bis zum
Stillstand
zum Stillstand
erkennen
(Fehler)
-
x
-
x
x
x
x
x
-
-
-
-
x
-
x
-
-
-
-
-
x
-
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Stoppverfahren
Leerlauf bis
Schnellstopp
(Fehler)
(Fehler)
-
-
-
-
-
-
-
-
x
-
x
-
x
-
x
-
-
x
-
x
-
x
Dauerbetrieb
(nur Alarm)
-
-
-
-
-
-
-
-
-
-
-
